2 Installation
844 UV/VIS Compact IC / Gebrauchsanweisung 8.844.1051
38

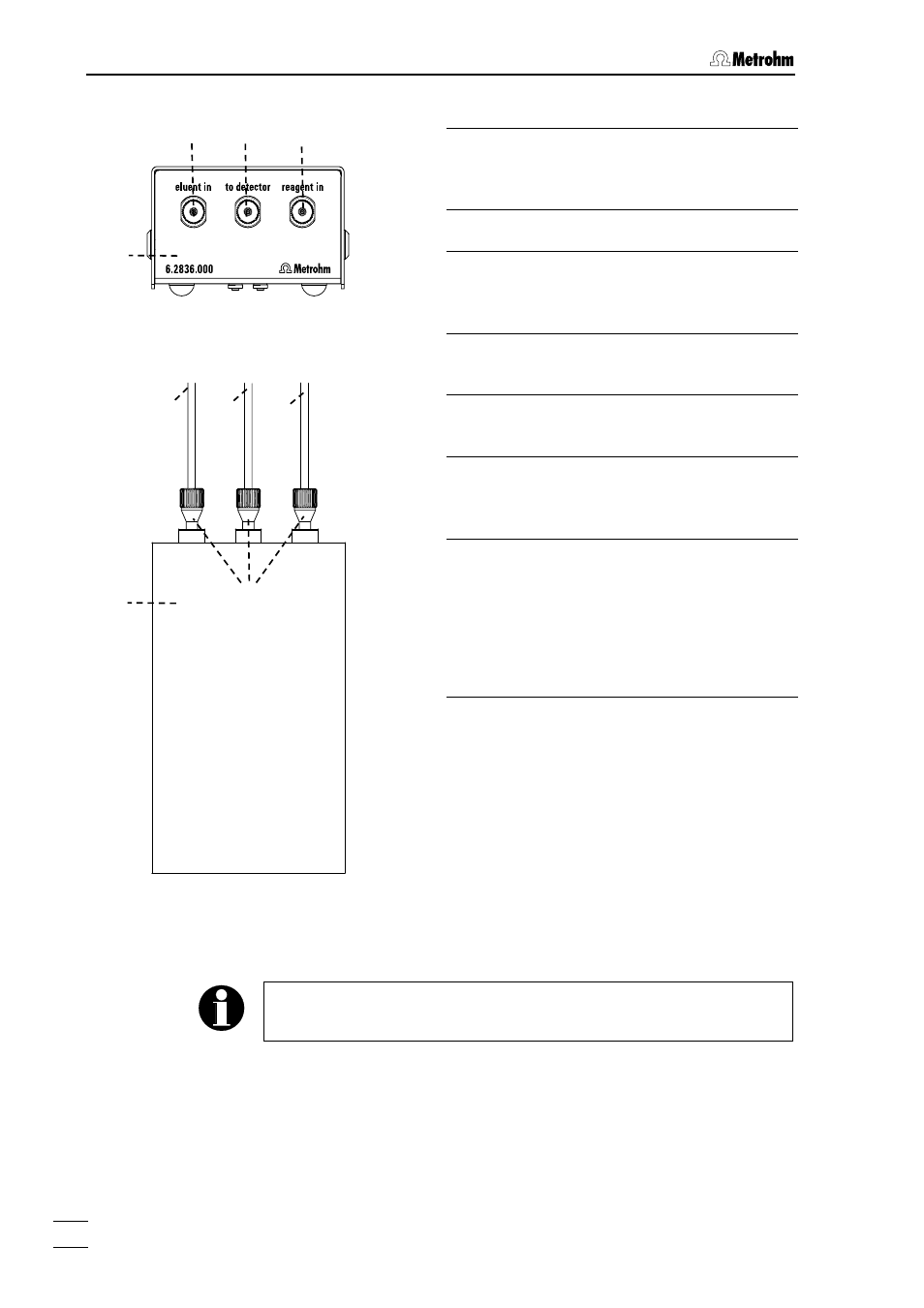

Abb. 20: Nachsäulenreaktor
Der Anschluss des Nachsäulenrektor an Trennsäule und Detektor wird
in Kap.
804H833H
2.8 und Kap.
805H834H
2.9 beschrieben.
2.7.4
Anschluss der Reagenzflasche
Die Zuleitung der Reagenzlösung von der Vorratsflasche bis zur
Schlauchpumpe wird wie folgt montiert (siehe
806H835H
Abb. 21):
798H827H
98 Verbindungskapillare
PTFE-Kapillare 6.1803.050,
Länge L = 20 cm
800H829H
99 Nachsäulenreaktor 6.2836.000
101 Verbindungskapillare
PEEK-Kapillare 6.1831.110,
Länge L = 30 cm
102 Nachsäulenreaktor "eluent in"
Zufluss von der Trennsäule
103 Nachsäulenreaktor "to detector"
Abfluss zum Detektor
104 Nachsäulenreaktor "reagent in"
Zufluss des Nachsäulenreagenzes von
der Peristaltikpumpe
105 Verbindungskapillare
PEEK-Kapillare 6.1831.110,
Länge L = 30 cm
Bei Verwendung einer Säulenheizung
wird hier die Verbindungskapillare
803H832H
122
angeschlossen.
101
105
98
65
99
99
102
103 104
