Eis- und Schneesensor ESF 524 001 oder ESF 524 011 (5-adrig)
Im Fühler sind ein NTC-Widerstand zur Sensoroberflächentemperaturmessung, eine Hei-
zwicklung und die beiden Metallringe als Feuchtesensor eingebaut.
Nennspannung: 8V-
Leistungsaufnahme: ca. 7W
Oberflächentemperatur: ca. 4 °C
Anschlussleitung: 5 x 0,5 mm; 15 m PVC
Umgebungstemperatur: –30 bis 80 °C
Vergussmasse: gelb
Fühlerkennwerte – Fühler vom Steuergerät EM 524 90 abgeklemmt:
a) NTC - Adern braun-gelb:
°C –15 –10 –5 0 +5 +10 +15 +20 +25 +30
R (K-Ohm) 84,5 61,3 47 35,0 27 20,8 16 12,7 10 8,0
b) Heizwiderstand - Adern braun-grün: 9
Ω
c) Feuchtesensoren - Adern weiss-grau:
∞ Ω bei trockener Sensoroberfläche

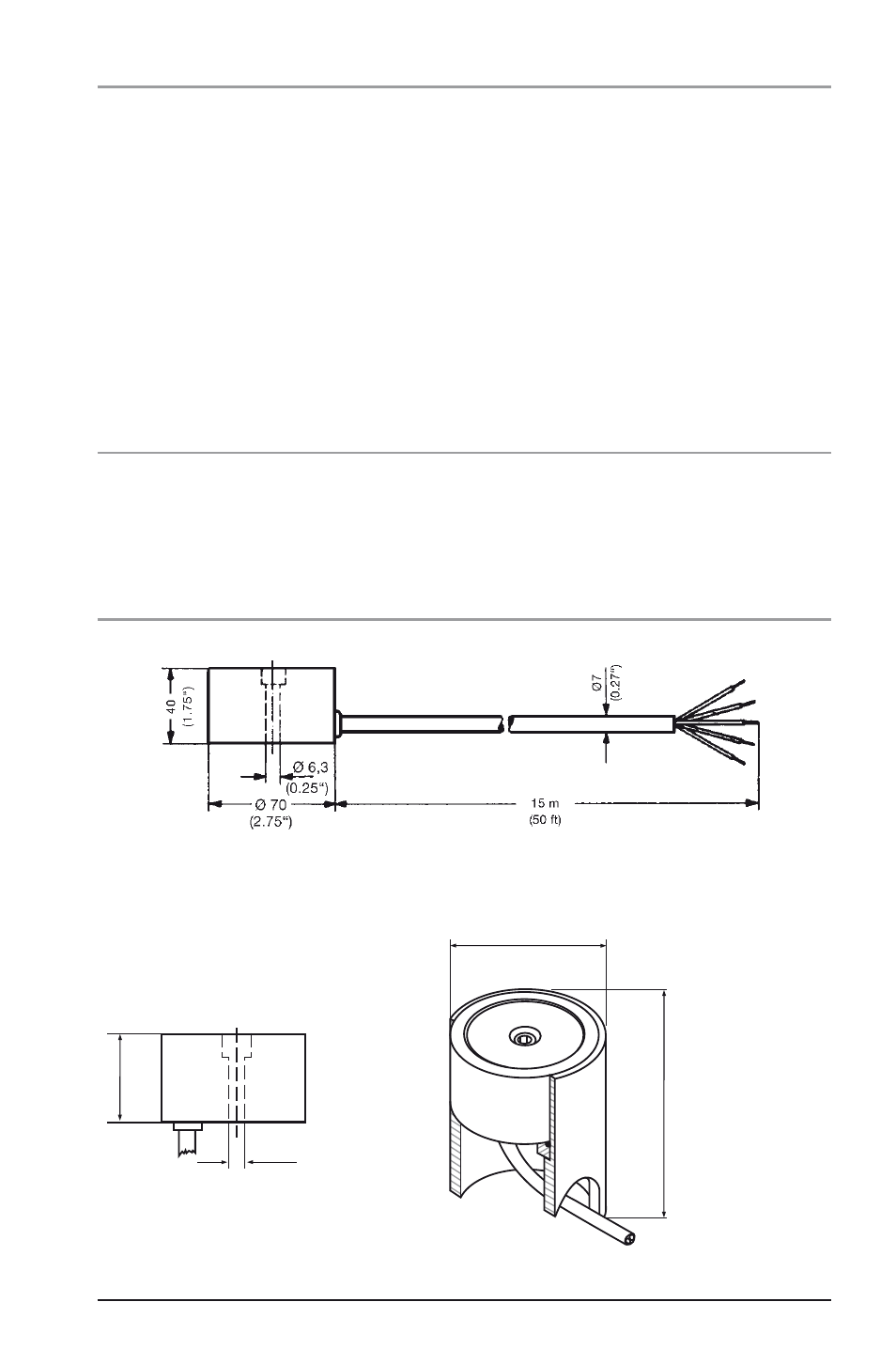

Maße
ESF 524 001
ESF 524 011 ESF 524 011
mit Fühleraufnahmegehäuse FAG 524 111
Ø 70
100
Ø 6,3
40
10
