Fenix Eismelder EM 524 90 - Handbuch (Seite 11)

Kombinierter Temperatur- und Feuchtefühler TFF 524 002
oder TFF 524 012 (4-adrig)
Im kombinierten Fühler sind ein NTC-Widerstand zur Bodentemperaturmessung und die
beiden Metallringe als Feuchtesensor eingebaut. Dieser Sensor wird jedoch nicht selbst-
tätig beheizt.
Anschlussleitung: 4 x 0,5 mm; 15 m PVC
Umgebungstemperatur: –30 bis 80 °C
Vergussmasse: blau
Fühlerkennwerte – Fühler vom Steuergerät EM 524 90 abgeklemmt:
a) NTC - Adern braun-gelb:
°C –15 –10 –5 0 +5 +10 +15 +20 +25 +30
R (K-Ohm) 11,7 9,1 7,2 5,7 4,6 3,7 3,0 3,4 2,0 1,6
b) Feuchtesensoren - Adern weiss-grau:
∞ Ω bei trockener Sensoroberfläche

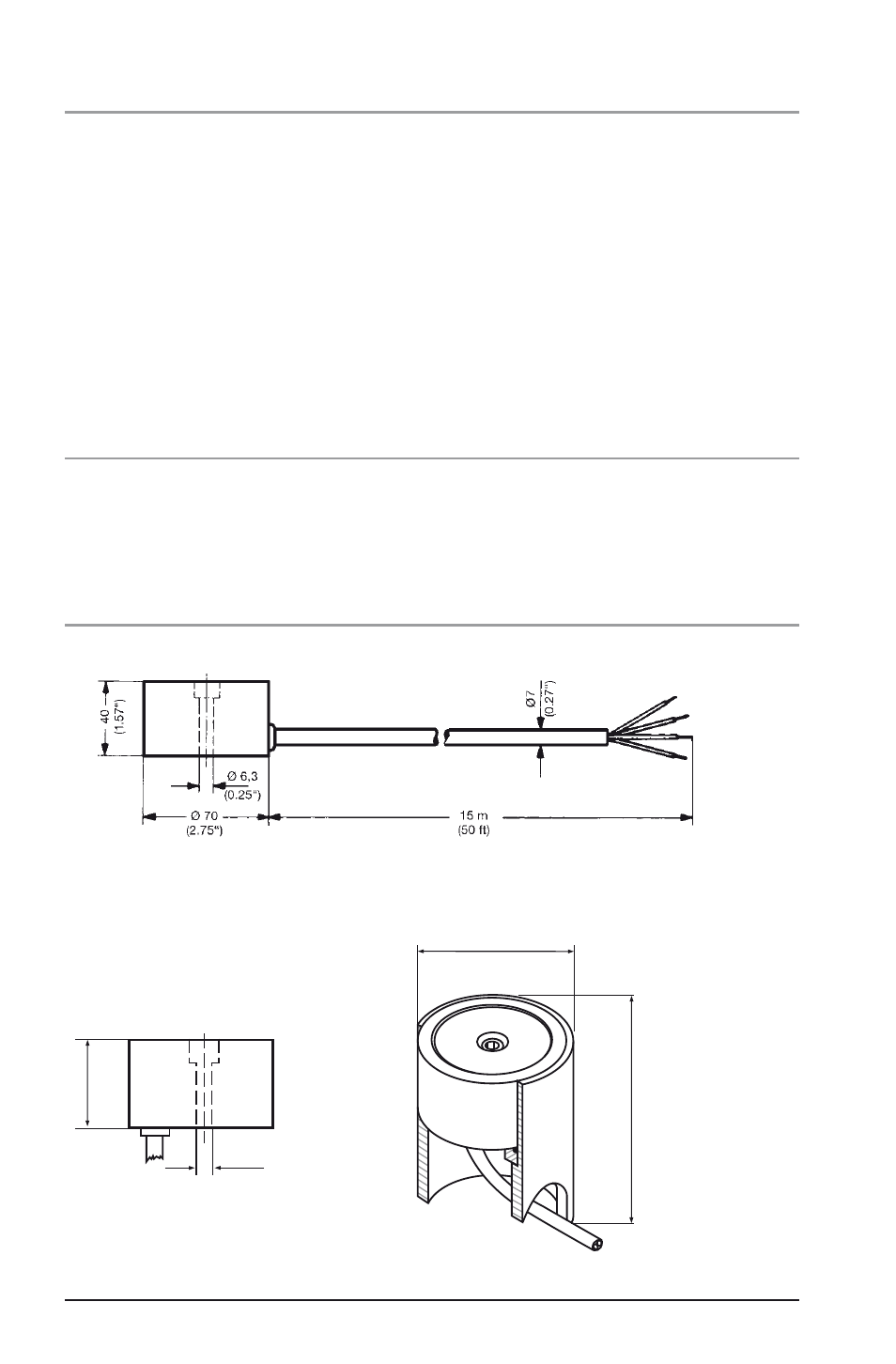

Maße
TFF 524 002
TFF 524 012 TFF 524 012
mit Fühleraufnahmegehäuse FAG 524 111
Ø 70
100
Ø 6,3
40
11
