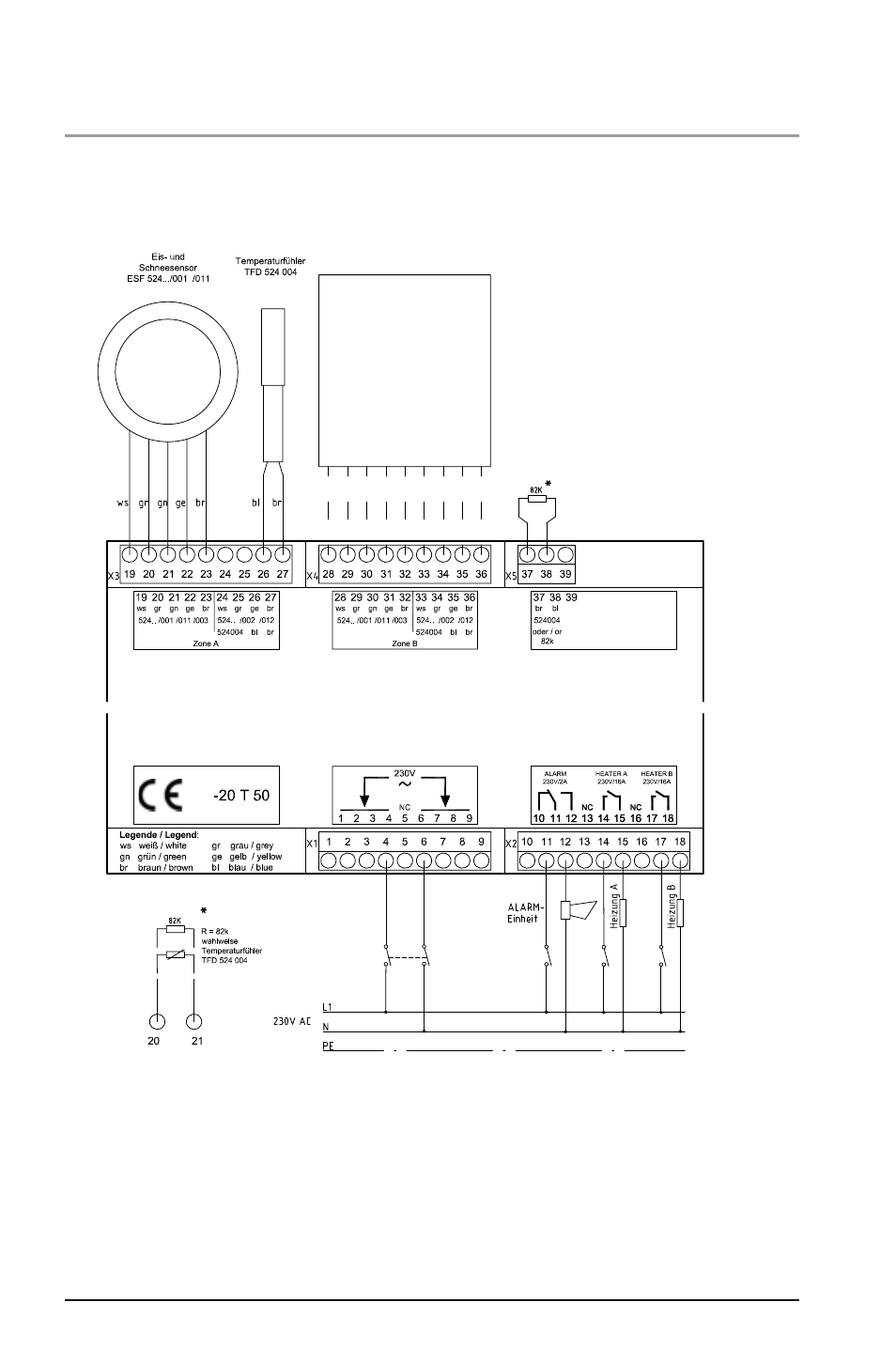

Schaltbild 3:
Anschluss Eismelder mit Fühlern Typ ESF 524 001 und TFD 524 004
Freifläche ohne zweite Feuchtemessstelle (Freifläche max. 5m
2 )
Anschaltung wie
alle Beispiele
Zone A
Klemmen 19-27
entsprechen
Klemmen 28-36
27
