Montage
So montieren Sie den Eis- und Schneesensor ESD 524 003 (5-adrig)
Den Eis- und Schneesensor möglichst in der Nähe des Fall- bzw. Abflussrohres (tiefste
Stelle) der Dachrinne zwischen den Heizleitungen (nicht anliegen lassen) montieren. Der
Sensor ist so zu montieren, dass er in Flussrichtung des ablaufenden Wassers liegt, die
beiden Metallröhrchen müssen nach oben zeigen. Mittels des angespritzten Fächers wird
das ablaufende Wasser auf die Fühleroberfläche geleitet. Der Fächer kann durch
Beschneiden an die jeweiligen Gegebenheiten der Dachrinne angepasst werden.
Die Anschlussleitung des Sensors (serienmäßig 4 m) kann nach VDE 0100 mit einem
Querschnitt von 1,5 mm
2 bis auf 50 m verlängert werden. Es ist empfehlenswert bei Ver-
längerung der Anschlussleitung ein Nummernkabel zu verwenden. Dies ist hilfreich bei
der Fehlersuche im Störungsfall.
So montieren Sie den Temperaturfühler TFD 524004 (2-adrig)
Der Temperaturfühler kann außen an der Dachrinne oder in der Nähe der Dachrinne
montiert werden, allerdings muss bei beiden Montagearten darauf geachtet werden, dass
der Fühler gegen direkte Sonneneinstrahlung geschützt ist. Der Fühler darf nicht über
Fenstern oder an Stellen montiert werden, wo sich ein Wärmestau (Dachsims, Kamin,
Mansardenfenster oder ähnliches) bilden kann.
Die Anschlussleitung des Fühlers (serienmäßig 4 m) kann nach VDE 0100 mit einem Quer-
schnitt von 1,5 mm
2 bis auf 50 m verlängert werden. Es ist empfehlenswert bei Verlänge-
rung der Anschlussleitung ein Nummernkabel zu verwenden. Dies ist hilfreich bei der
Fehler suche im Störungsfall.

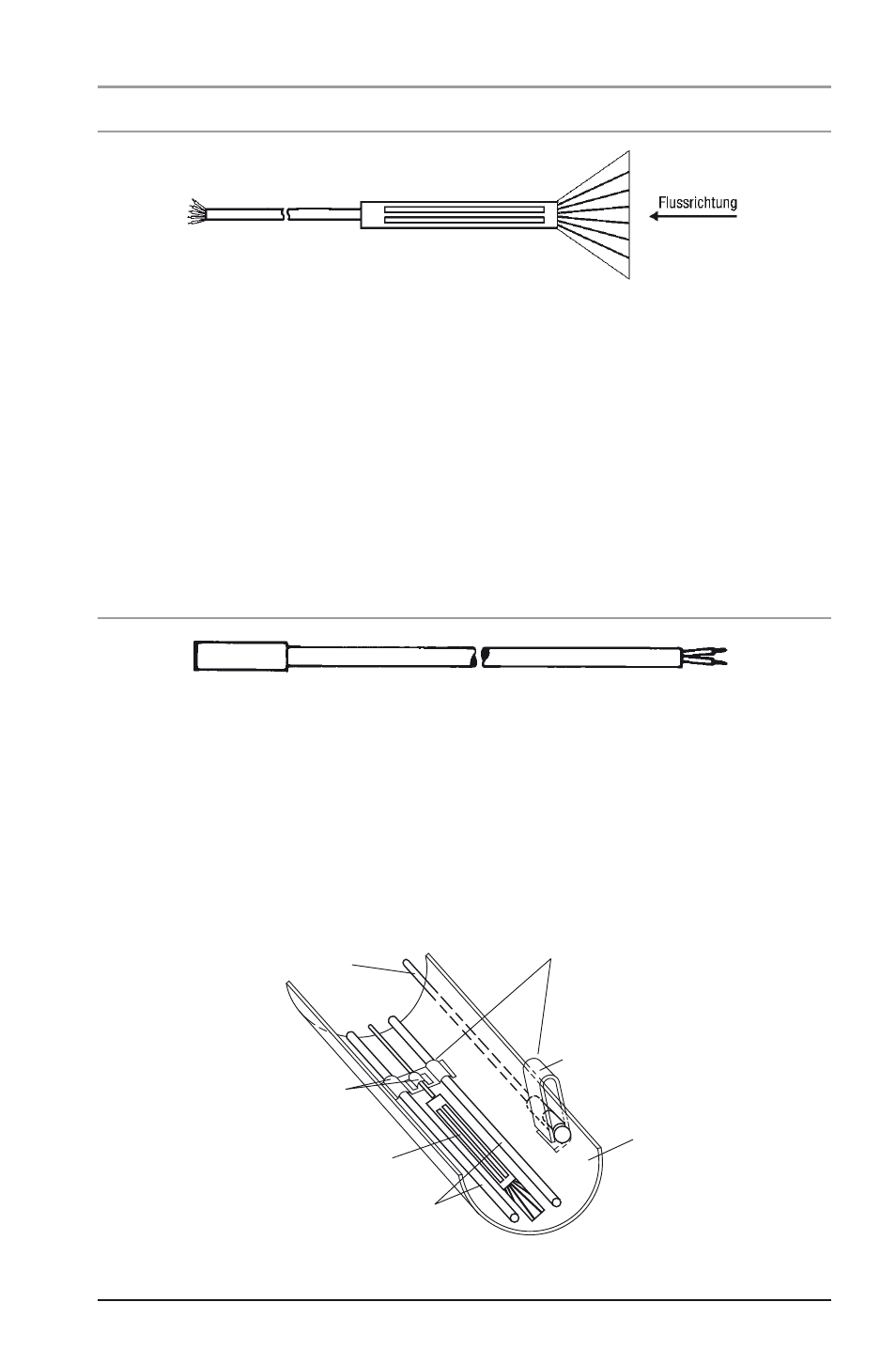

Temperaturfühler TFD 524 004 (2-adrig)
an der Dachrinne befestigt
Schelle
(nicht im Lieferumfang)
Eis- und
Schneesensor
ESD 524 003
(5-adrig)
Heizkabel
Dachrinne
Schelle
(nicht im Lieferumfang)
Montagehinweis:
Befestigungsmaterial muss
bauseits je nach Dachrinne
geklärt werden!
