Anschlussplan EM 524 90

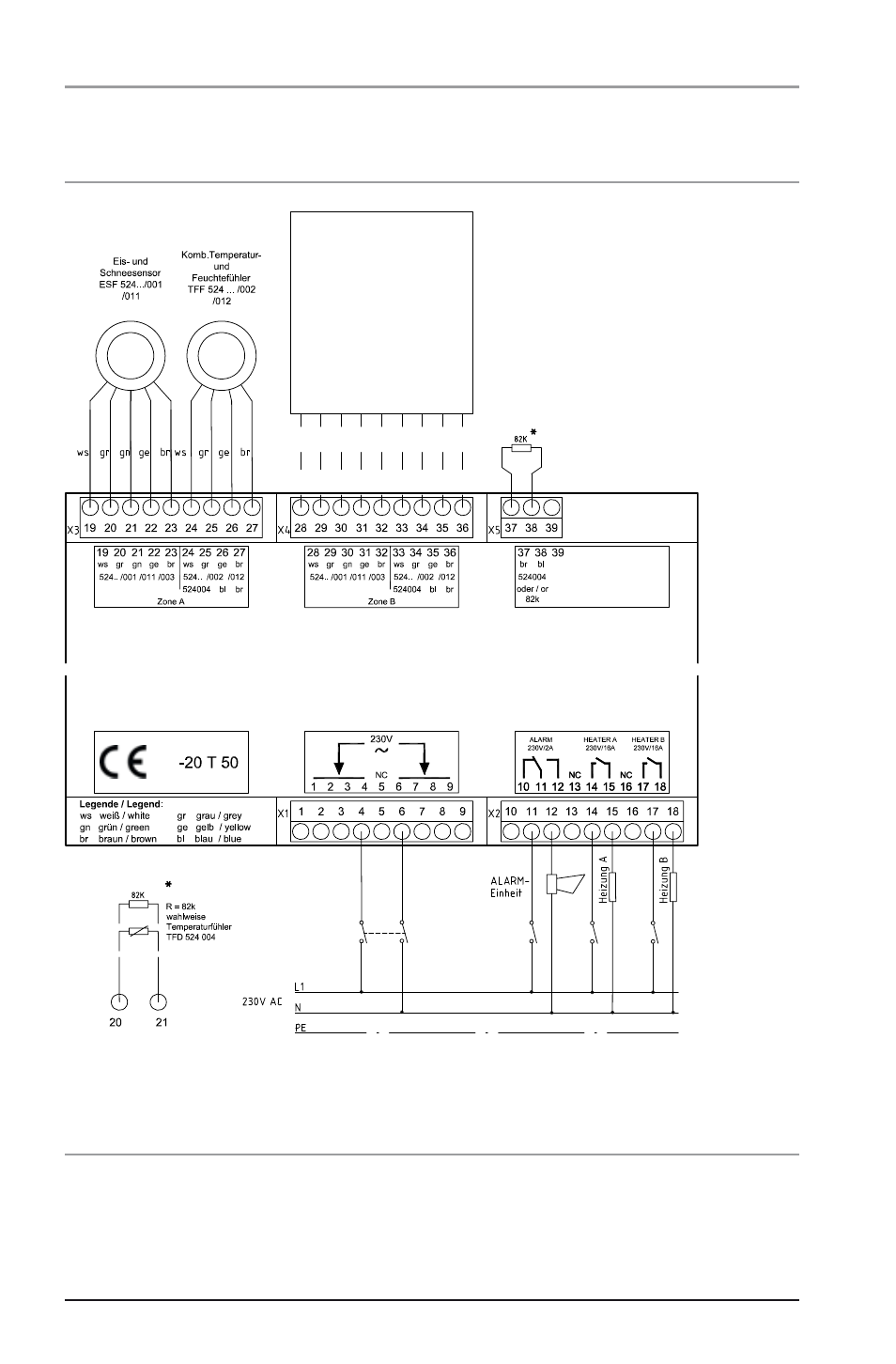

Schaltbild 1:
Anschluss Eismelder mit Fühlern Typ ESF 524 001/011 und
TFF 524 002/012 für Freiflächenbeheizung
Hinweis:
Anstatt des standardmäßig eingebauten Widerstandes 82 k
Ω kann ein separater Luft -
fühler (Best-Nr. Temperaturfühler TFD 524 004) installiert werden. Dieser Fühler dient zur
Temperatursturzerkennung und im Display wird die damit gemessene Lufttemperatur an-
gezeigt.
Anschaltung wie
alle Beispiele
Zone A
Klemmen 19-27
entsprechen
Klemmen 28-36
25
