Eis- und Schneesensor ESD 524 003 (5-adrig)
Im Sensor sind ein NTC-Widerstand zur Temperaturmessung, eine Heizwicklung und zwei
Metallröhrchen als Feuchtesensoren eingebaut.
Nennspannung:
8 V-
Leistungsaufnahme:
3 W
Oberflächentemperatur:
ca. 4 °C
Anschlussleitung:
5 x 0,25 mm; 4 m PVC
Umgebungstemperatur:
–30 bis 80 °C
Fühlerkennwerte – Fühler vom Steuergerät EM 524 90 abgeklemmt:
a) NTC - Adern braun-gelb:
°C
–15
–10
–5
0
+5
+10
+15
+20
+25
+30
R (K-Ohm)
84,5
61,3
47
35,0
27
20,8
16
12,7
10
8,0
b) Heizwiderstand - Adern braun-grün: 20
Ω
c) Feuchtesensoren - Adern weiss-grau:
∞ Ω bei trockener Sensoroberfläche

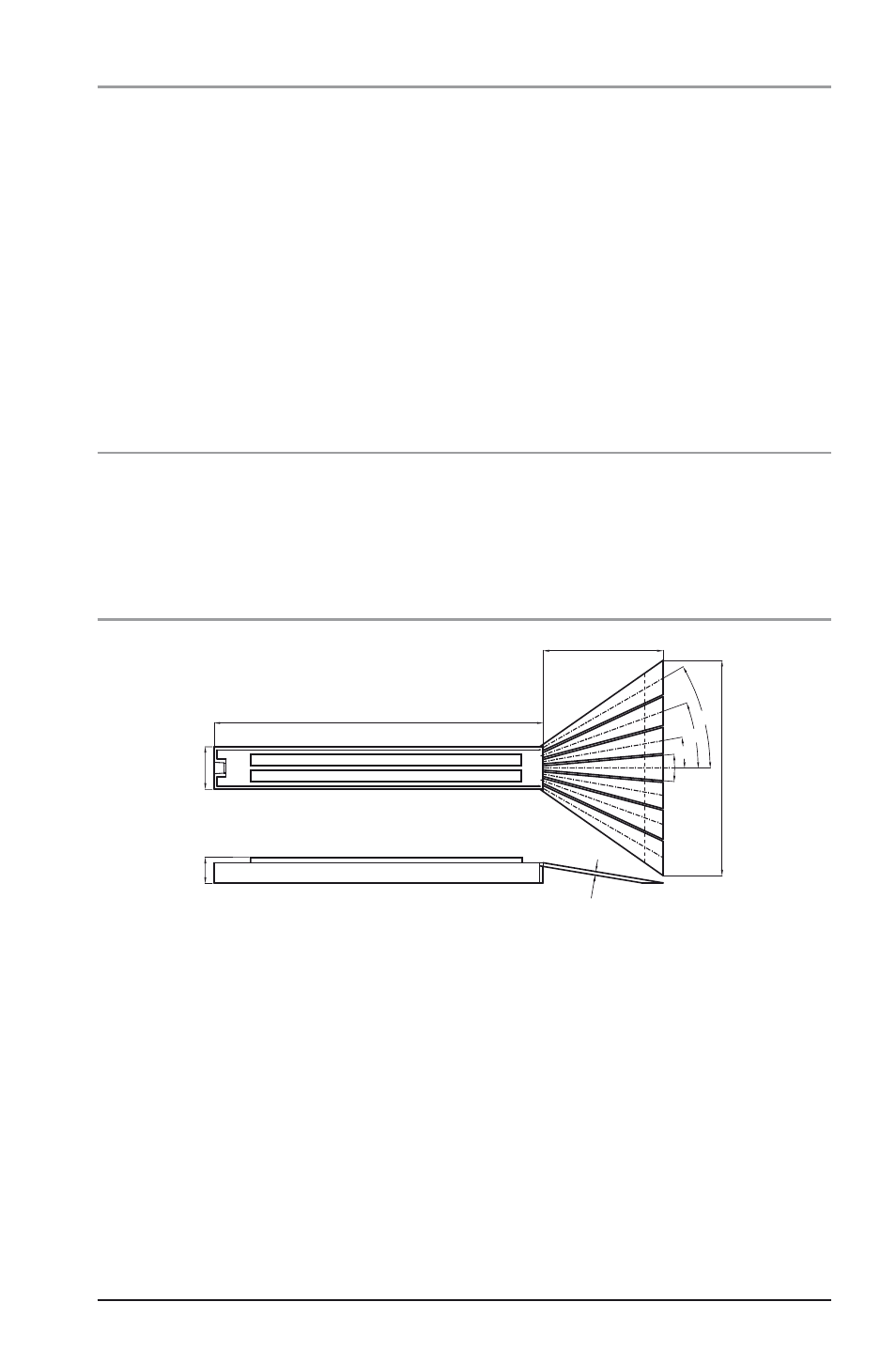

Maße
164.5
± 0.5 mm (6.48 in.)
60.0 mm (2.36 in.)
107.6 mm (4.24 in.)
10
°
10
°
20
°
30
°
1.
5
21.0 mm (0.83 in.)
12.8 mm (0.50 in.)
