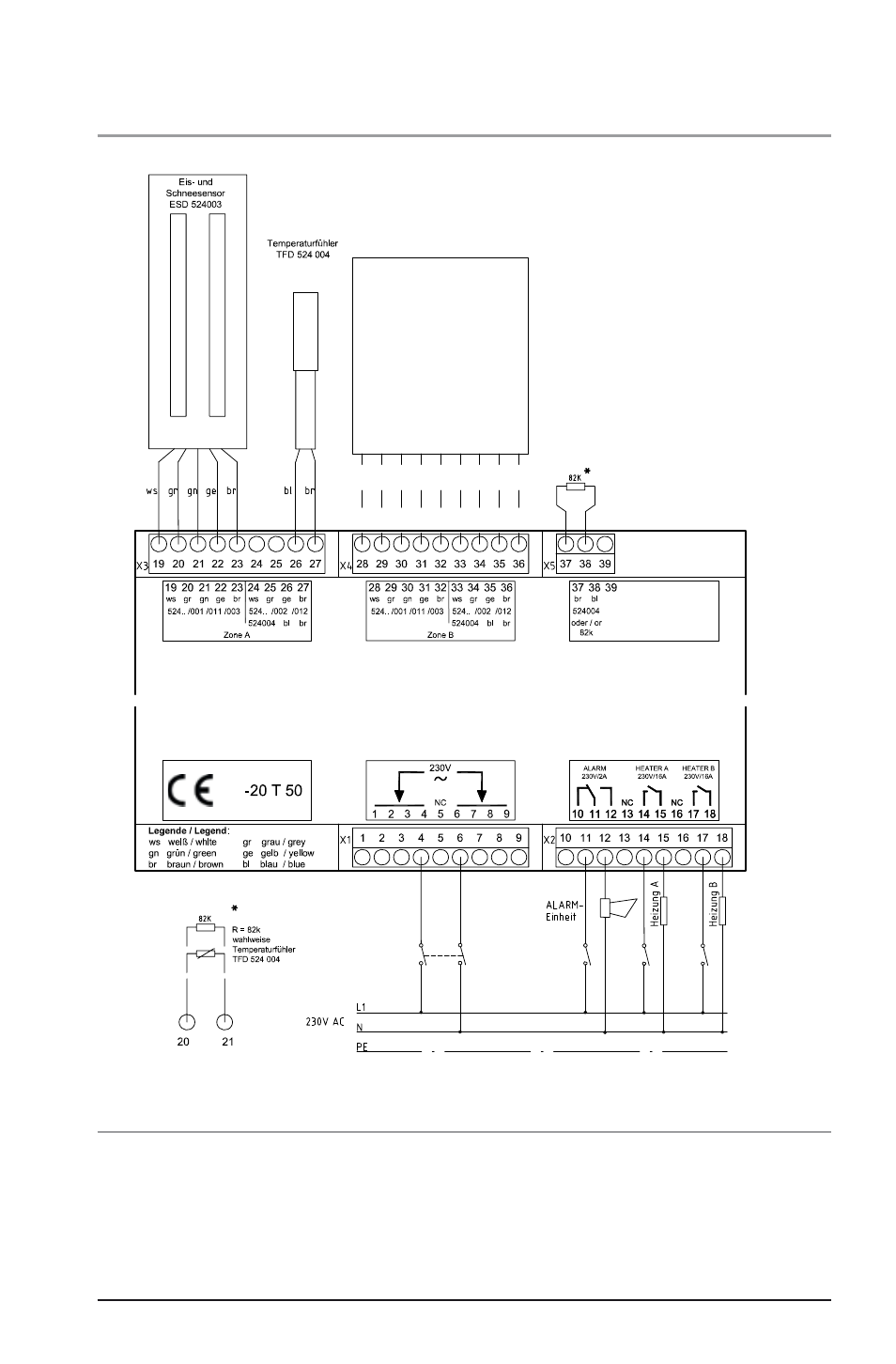

Schaltbild 2:
Anschluss Eismelder mit Fühlern Typ ESD 524 003 und
TFD 524 004 für Dachrinnenbeheizung
Hinweis:
Anstatt des standardmäßig eingebauten Widerstandes 82 k
Ω kann ein separater Luft -
fühler (Best.-Nr. Temperaturfühler TFD 524004) installiert werden. Dieser Fühler dient zur
Temperatursturzerkennung und im Display wird die damit gemessene Lufttemperatur an-
gezeigt.
Anschaltung wie
alle Beispiele
Zone A
Klemmen 19-27
entsprechen
Klemmen 28-36
