Betriebsanleitung LinedFlow - KMDEIM3202-02 01/12
10

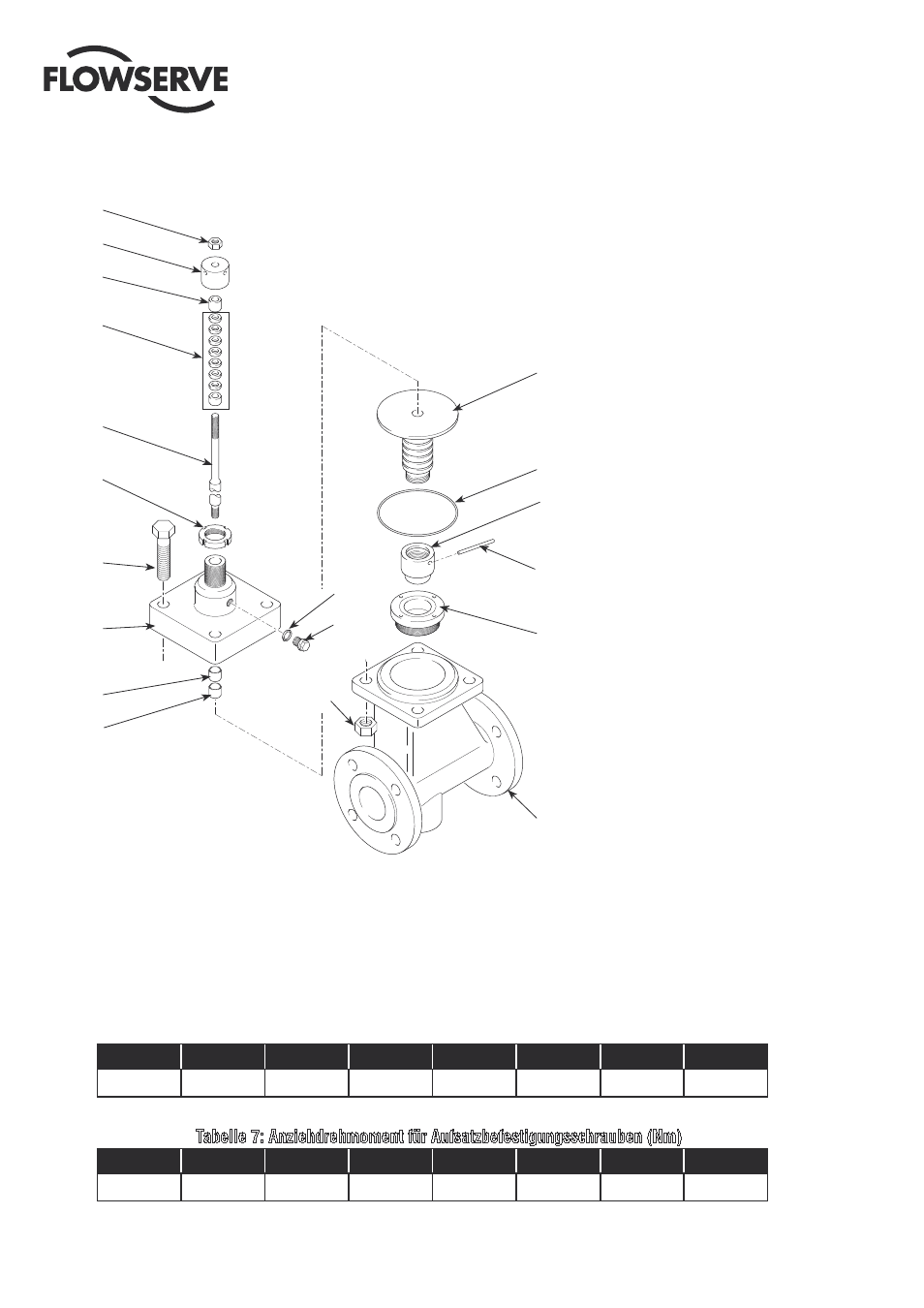

Abb 2: Einzelteile Serie 132 000
(siehe auch gesonderte Ersatzteilliste)
1
2
3
4
5
6
7
9
8
18
17
16
15
14
13
12
11
10
10
1 Faltenbalg
2 O-Ring
3 Sitz / Kegel-Garnitur
4 Stift, Gewindesicherung
5 Sitz / Kegel-Garnitur
6 Gehäuse
7 Mutter
8 Verschlußstopfen
9 Dichtung (nur G¼
mit Adapter)
10 Gleitlager
11 Aufsatz
12 Schraube
13 Nutmutter
14 Spindel
15 Packung
16 Druckring
17 Überwurfmutter
18 Mutter
Tabelle 6: Anziehdrehmoment für Ventilsitz (Nm)
DN 15
DN 20
DN 25
DN 40
DN 50
DN 80
1
DN 100
2
DN 150
6
6
6
25
25
35
55
70
Tabelle 7: Anziehdrehmoment für Aufsatzbefestigungsschrauben (Nm)
DN 15
DN 20
DN 25
DN 40
DN 50
DN 80
DN1 100
DN 150
60
60
60
145
145
145
280
250
