Betriebsanleitung LinedFlow - KMDEIM3202-02 01/12
9
18
STELLANTRIEB VOm VENTIL ABBAuEN
(siehe Abb. 1)
18.1 Zuluft abschalten.
gEFAHR: Antrieb drucklos schalten und Prozessmedium
ablassen, bevor Wartungsarbeiten durchgeführt werden.
Nichtbeachtung kann zu ernsten Verletzungen führen.
18.2 Bei Bedarf Verrohrung abbauen.
18.3 2 Kupplungsschrauben entfernen und Kupplung abneh-
men.
18.4 Jochstangenmuttern lösen und abnehmen. Antrieb vorsich-
tig vom Ventil abnehmen.
18.5 Kupplungseinsatz nach Lösen der Kontermutter abschrau-
ben (Achtung: Kegelstange mit Schlüssel am Kupplungsein-
satz gegen Verdrehen sichern).
19
STELLANTRIEB AN VENTIL ANBAuEN
(siehe Abb. 1)
Die Federstange des Antriebs muß voll ausgefahren sein.
D.h. bei Variante Feder schließt Antrieb voll entlüften, bei
Variante Feder öffnet Antrieb voll belüften.
Der Ventilkegel muß im Ventilsitz aufliegen, d.h.
Ventilspindel von Hand ganz eindrücken.
19.1 Die Kontermutter und den Kupplungseinsatz nach vorhe-
rigem Aufschrauben so tief wie möglich auf die Kegelstange
aufschrauben.
19.2 Antrieb auf Ventil aufsetzen, dabei untere Jochstangen-
Gewinde in Jochplatte einführen.
19.3 Den Kupplungseinsatz auf der Kegelstange soweit nach
oben gegen den Antrieb herausdrehen (Vorsicht die Kegel-
stange selbst darf sich nicht drehen), bis die Jochstangen
ca. 2mm von der unteren Jochplatte abheben.
HINWEIS: Stellen Sie sicher, dass der Kegel mit Balg nicht
im Sitz gedreht wird. Dies kann zu eine Beschädigung der
Sitzkanten führen.

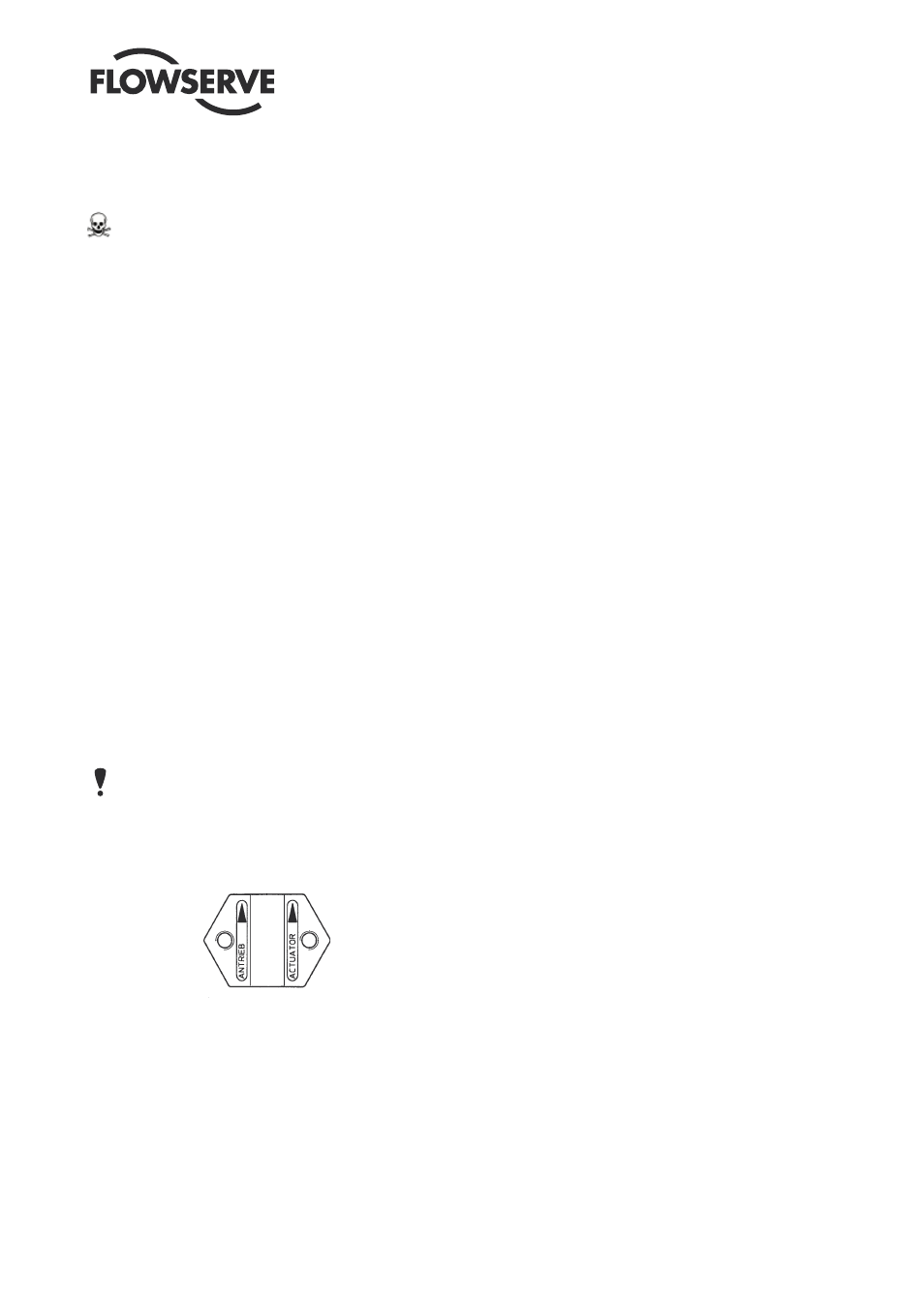

19.4 Die Kupplung mit den beiden Kupplungsschrauben anbrin-
gen. Dabei beachten, dass die Pfeile auf den Kupplungs-
hälften nach oben zeigen.
19.5 Antrieb bis zum halben Hub belüften bzw. entlüften. Joch-
stangenmuttern festziehen.
19.6 Nach Bedarf Verrohrung wieder herstellen.
