6 Elektrischer Anschluss
Elektrisches Schaltschema

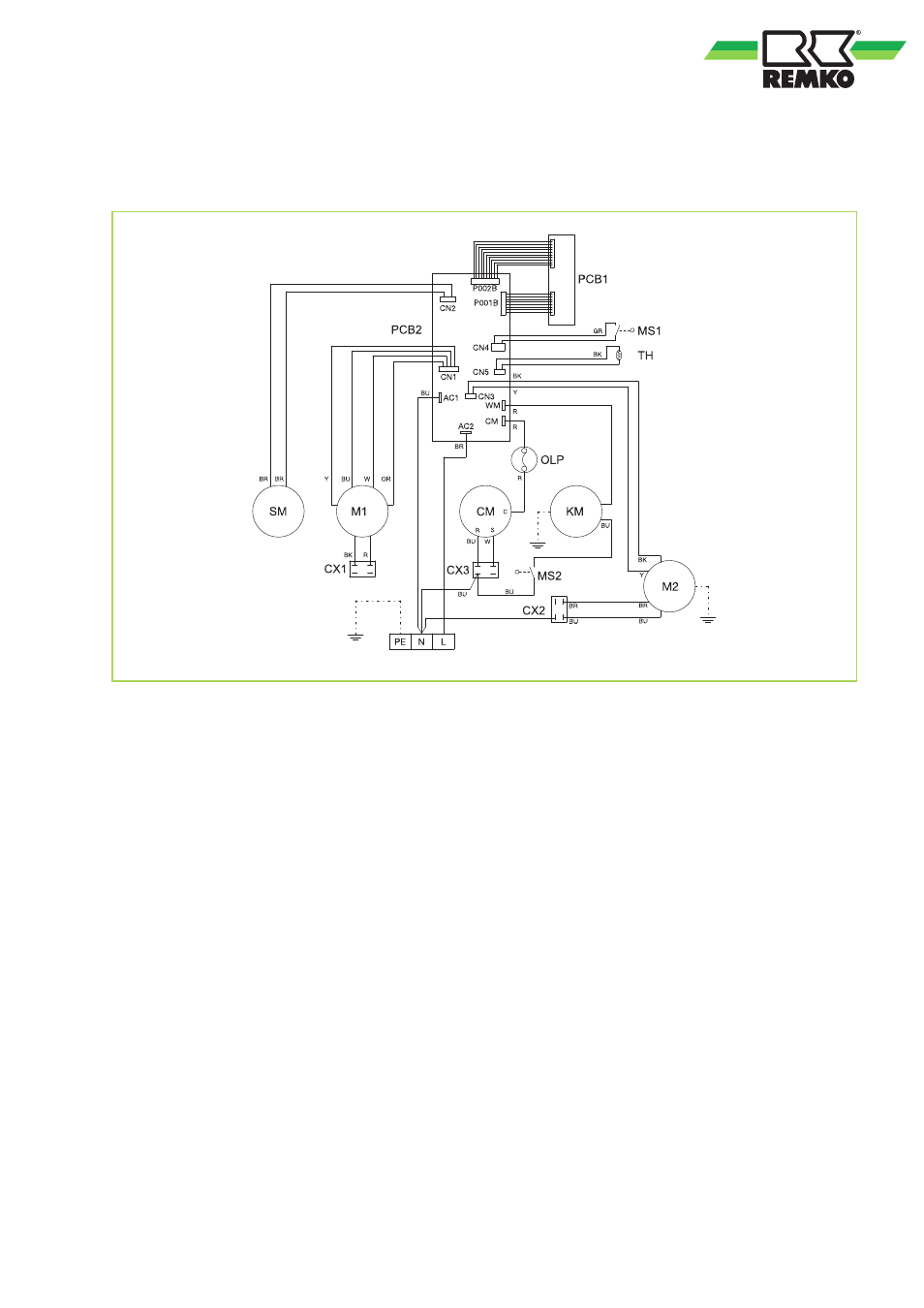

Abb. 14: Elektrisches Schaltschema
PCB1: Bedientableau
PCB2: Steuerplatine
SM: Swing-Motor
M1: Ventilatormotor (Verdampfer)
M2: Ventilatormotor (Verflüssiger)
KM: Kondensatpumpe
CM: Kompressor
OLP: Kompressorschutz
CX1: Kondensator (M1)
CX2: Kondensator (M2)
CX3: Kondensator (CM)
TH: Temperatursensor
MS1: Mikroschalter (Tank voll)
MS2: Mikroschalter (Pumpe)
Farbcode:
BK: Schwarz
BR: Braun
BU: Blau
GR: Grau
OR: Orange
R: Rot
W: Weiß
Y: Gelb
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten
