11 Gerätedarstellung und Ersatzteillisten
11.1 Gerätedarstellung
8
7
30
20
21
31 15
18 19
25
32 26
24
27
28
14
11
12
13
3
29
4
5
23
22
1
2
10
9
17
16
34
33
36
35
37

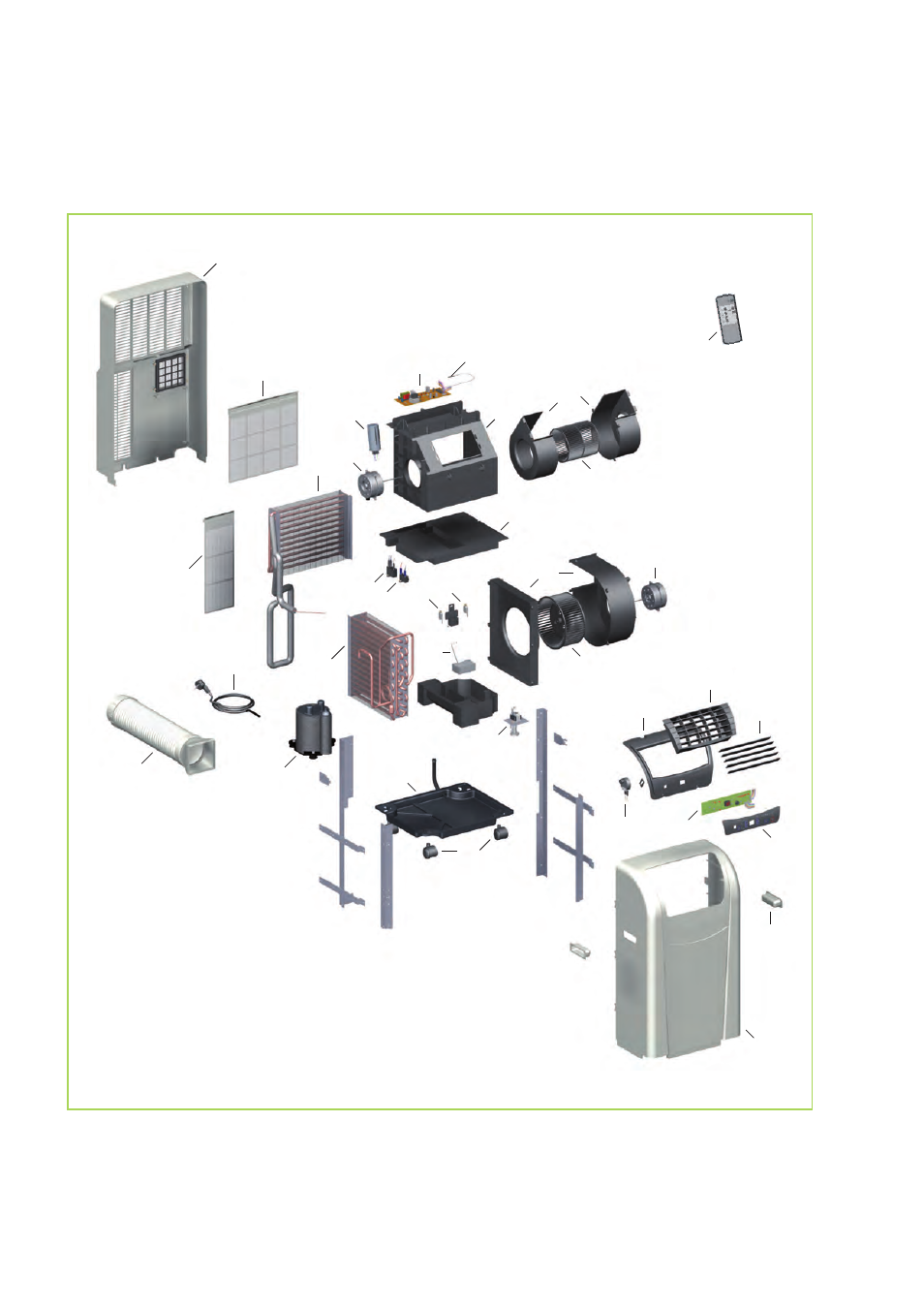

Abb. 18: Explosionszeichnung
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
