5.7 Ölrückführungsmaßnahmen
Wird das Außenteil auf einem höheren Niveau als
das Innengerät angeordnet, sind geeignete Ölrück-
führungsmaßnahmen zu treffen. Dies erfolgt in der
Regel durch die Herstellung eines Ölhebebogen,
der je 5,0 steigende Meter zu installieren ist.
2
1
A
B
3

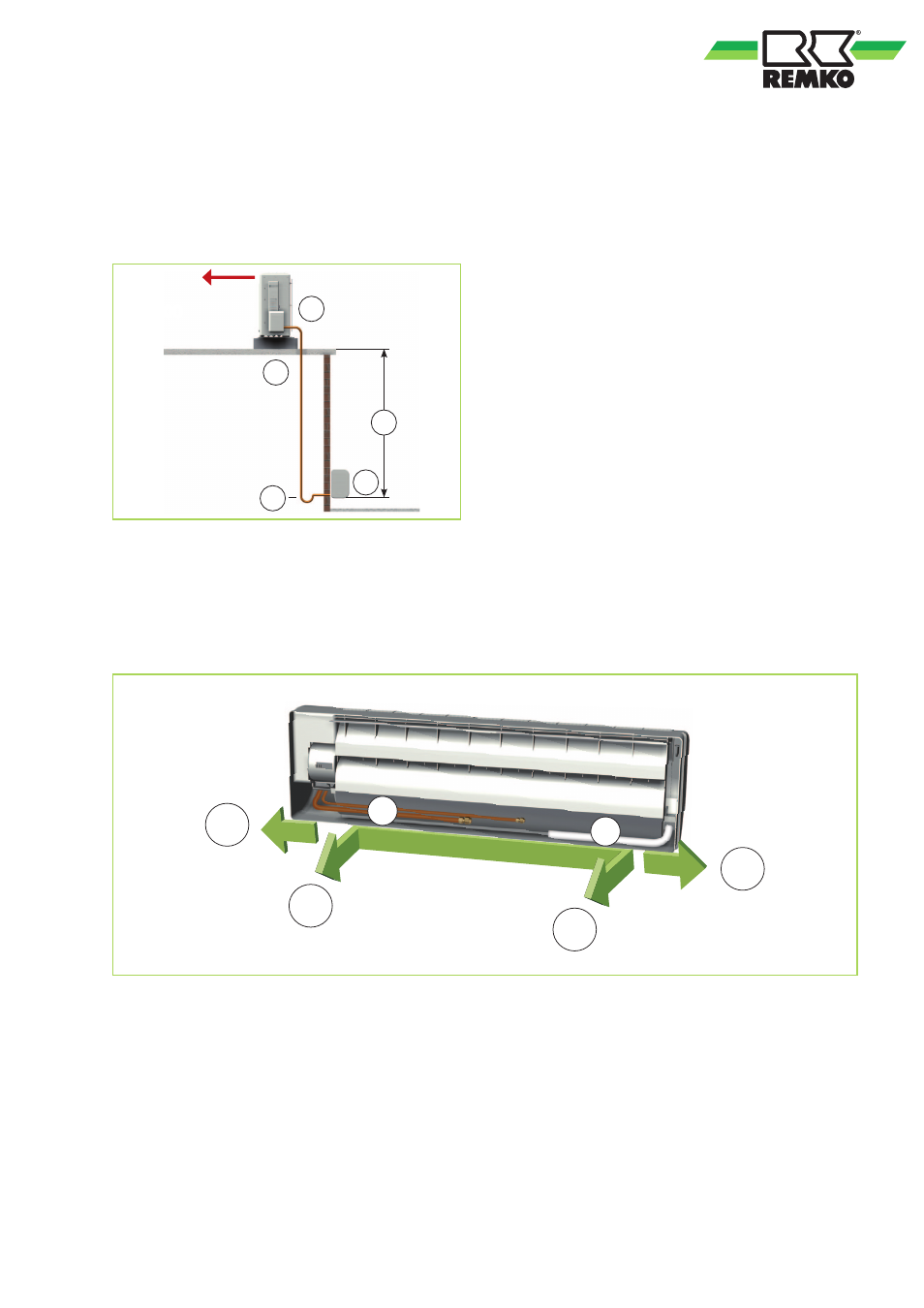

Abb. 34: Ölrückführungsmaßnahmen
A: Außenteil
B: Innenteil
1: Ölhebebogen in der Saugleitung zum Außen-
teil 1 x je 5,0 steigende Meter
2: Radius: 50 mm
3: Max. 10 m
5.8 Anschlussvarianten des Innengerätes
Die folgenden Anschlussvarianten für die Kältemittel-, Kondensat- und Steuerleitungen können genutzt
werden.
A
D
C
B
1
2
Abb. 35: Anschlussvarianten
A: Abgang auf der Wand rechts
B: Abgang durch die Wand rechts
C: Abgang durch die Wand links
D: Abgang auf der Wand links
1: Geräteseitige Kältemittelleitungen (biegbar)
2: Geräteseitiger Kondensatschlauch
