Außenteile RVT 263 DC AT, RVT 353 DC AT und RVT 523 DC AT
X
CN302
CN303
CN8
CN10
CN11
CN301
CN13
CN12
CN15
3
4
C
N
40
1
C
N
40
0
CN9
C
N
10
4
C
N
10
3
C
N
10
2
C
N
10
0
CE-KFR26W/BP3(PFC).D.13.WP2-1 202302130906
2
1
4
3
5
6
7
A

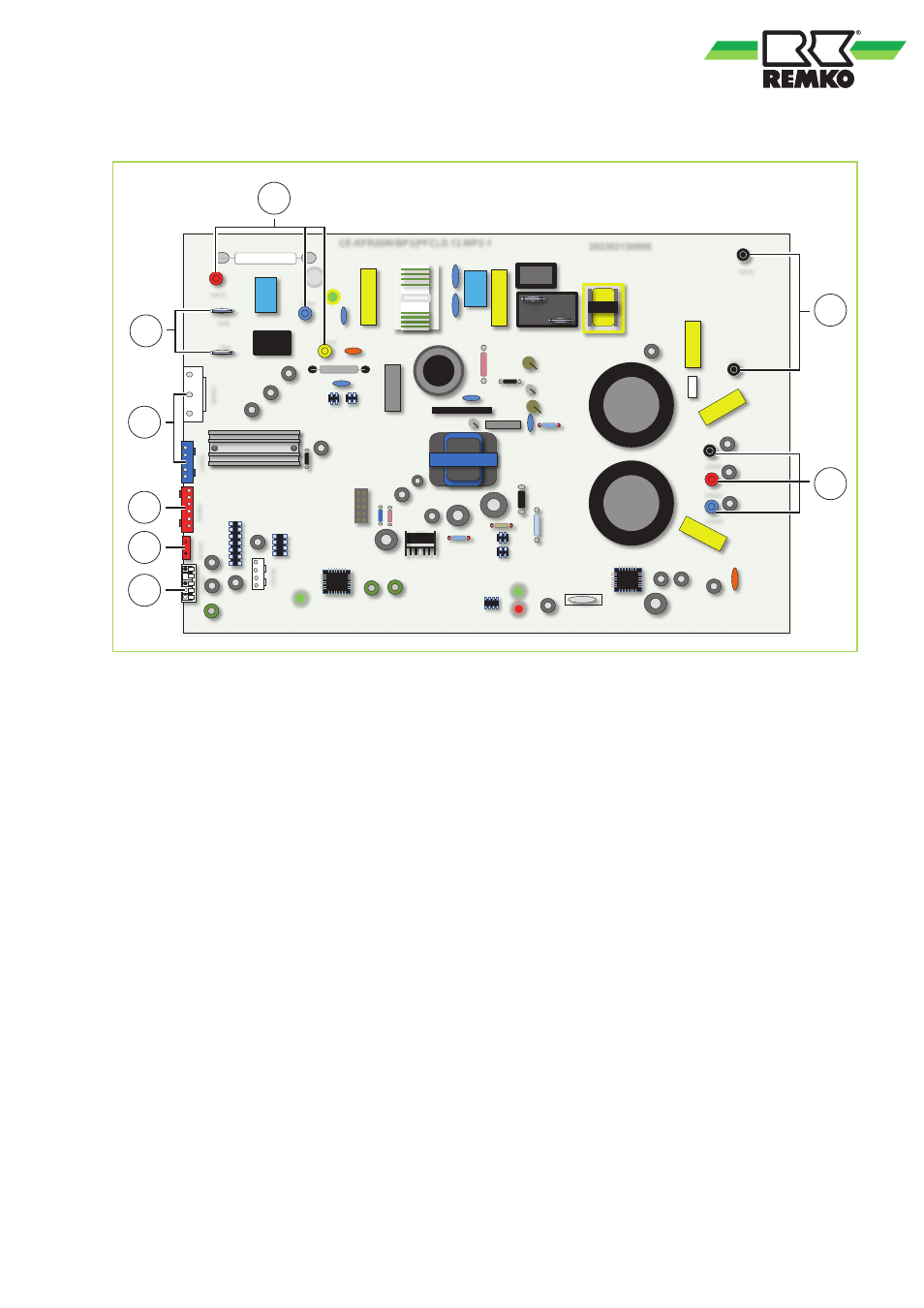

Abb. 53: Elektrisches Schaltschema RVT 263 DC AT, RVT 353 DC AT und RVT 523 DC AT
A: Zuleitung zum Innengerät
CN 12 = Klemnblock Innengerät / Kontakt N
CN 13 = Klemmblock Innengerät / Kontakt L
CN 15 = Klemmblock Innengerät / Kontakt S
1: Sensor Außenluft, Sensor Verflüssiger
2: Sensor Heißgas
3: Einspritzventil
4: Verflüssigerventilator
5: 4-Wege-Ventil
6: Reaktor
7: Kompressor
