Seite 37
7
Kondensatanschluss
und gesicherte
Ableitung
3
2
4
9
5
5
11
100
6
8
7
10
10
12
12
1

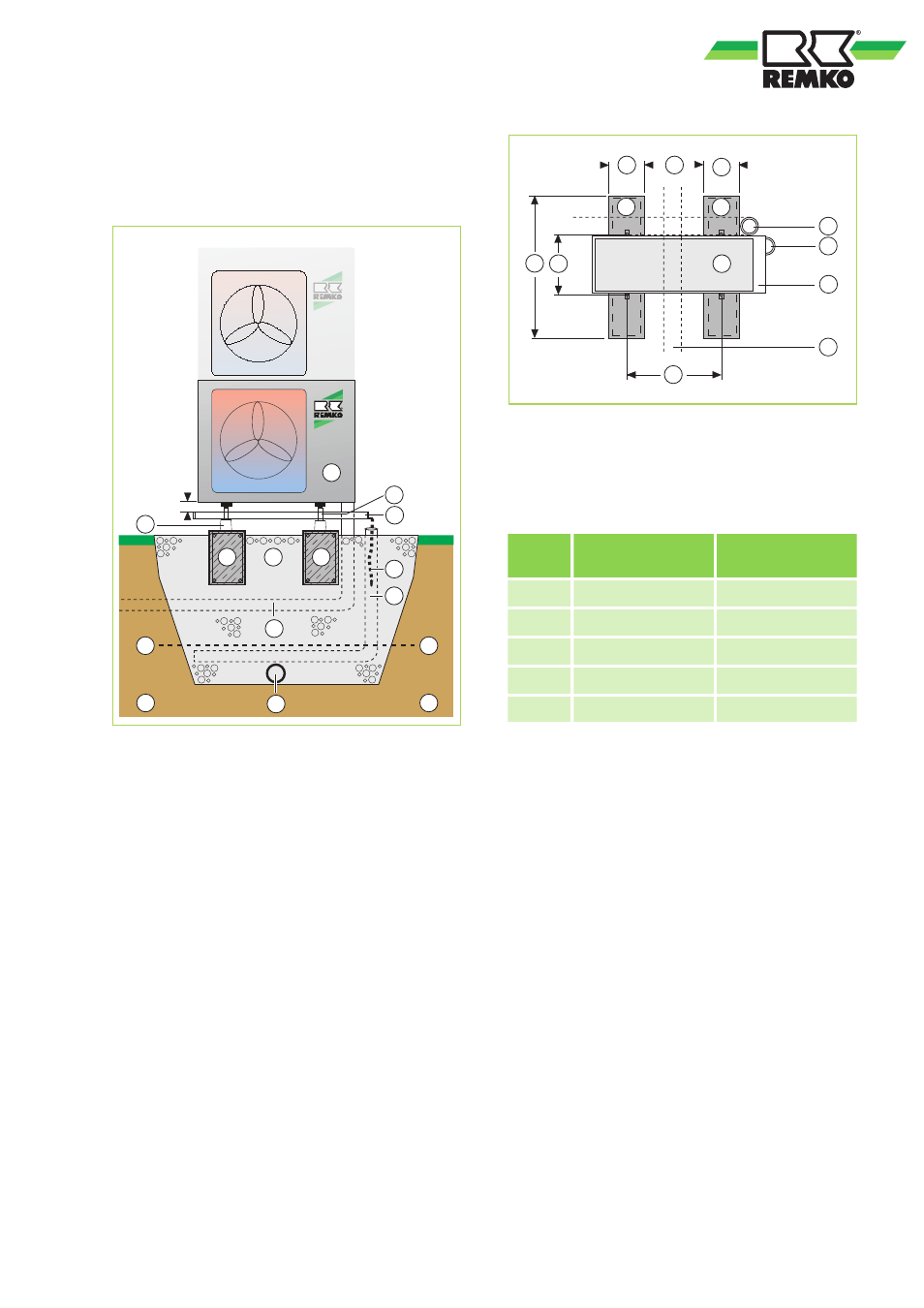

Abb. 43: Kondensatableitung, Versickerung von
Kondensat und Streifenfundament (Schnitt)
1:
Außenmodul
2:
Schenkel
3:
Kondensat-Auffangwanne
4:
Bodenkonsole
5:
Bewehrtes Streifenfundament
HxBxT = 300x200x800 mm
6:
Kiesschicht zur Versickerung
7:
Kondensatablauf-Heizung
8:
Entwässerungskanal
9:
Schutzrohr für Kältemittelleitungen und elektri-
sche Verbindungsleitung (temperaturbe-
ständig bis mindestens 60°C)
10: Frostgrenze
11: Drainagerohr
12: Erdreich
E
B
B
A D
C
11
1
5
5
8
1
9
3
Abb. 44: Bemaßung des Streifenfundaments
(Draufsicht)
Die Bezeichnungen 1,3,5,8,9 und 11 ersehen Sie
bitte der Legende der Abb. 43
Bemaßung des Streifenfundaments (in mm)
Maß
RVT 263 DC-523
DC
RVT 683 DC
A
800
800
B
200
200
C
530
590
D
290
333
E
330
390
Kondensatsanschluss
Auf Grund der Taupunktunterschreitung am Lamel-
lenverflüssiger kommt es während des Heizbe-
triebes zur Kondensatbildung.
Unter dem Gerät sollte eine Kondensatwanne
montiert werden, die das anfallende Kondensat
ableiten kann.
n
Die bauseitige Kondensatleitung ist mit einem
Gefälle von min. 2 % zu verlegen. Gegebenen-
falls sehen Sie eine dampfdiffusionsdichte Iso-
lation vor.
n
Bei einem Gerätebetrieb unter 4 °C Außentem-
peratur ist auf eine frostsichere Verlegung der
Kondensatleitung zu achten. Ebenfalls ist die
untere Gehäuseverkleidung und Kondensat-
wanne frostfrei zu halten, um ein permanentes
Ablaufen des Kondensates zu gewährleisten.
Ggf. ist eine Rohrbegleitheizung vorzusehen.
n
Nach erfolgter Verlegung muss der freie Ablauf
des Kondensats überprüft und eine perma-
nente Dichtheit sichergestellt werden.
