REMKO RVT 263 DC - Handbuch (Seite 40)

8.3 Anschluss des Außenteils
Zum Anschluss der Leitung gehen Sie folgender-
maßen vor:
1. Entfernen Sie die Abdeckung an der Seiten-
wand.
2. Wählen Sie den Querschnitt der Anschluss-
leitung gemäß den Vorschriften aus.
3. Klemmen Sie die Leitungen gemäß des
Anschlussschemas an.
4. Verankern Sie die Leitung in der Zugentlas-
tung und bauen Sie das Gerät wieder
zusammen.

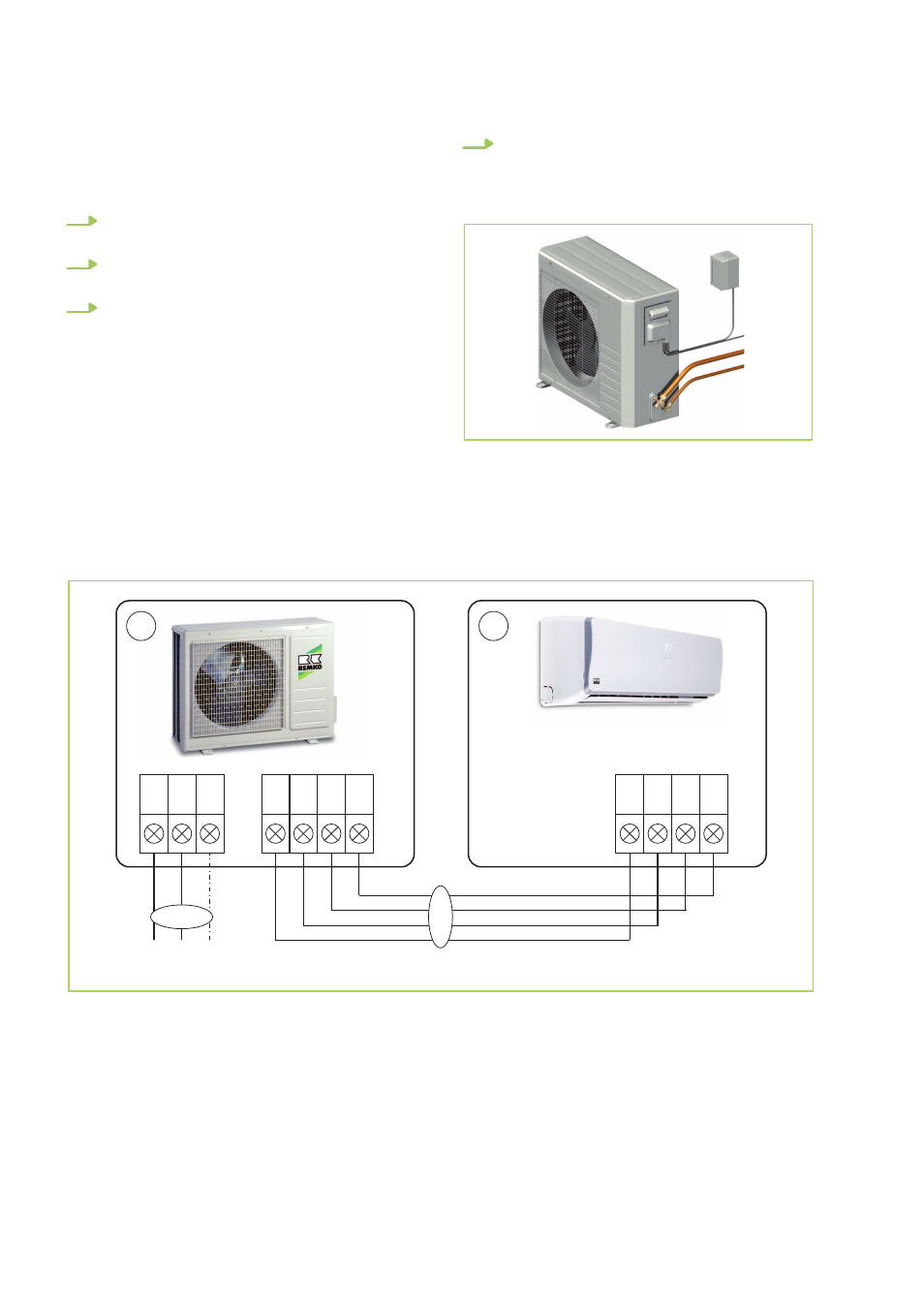

Abb. 47: Anschluss des Außenteils
8.4 Elektrisches Anschlussschema
Anschluss RVT 263 DC-683 DC
230V/1~/50 Hz
L N PE L(1) 1 2(N) S L(1) 1 2(N) S
B A
1 2
Abb. 48: Elektrisches Anschlussschema
A: Außenteil RVT 263 DC-683 DC AT
B: Innengerät RVT 263 DC-683 DC IT
1: Netzzuleitung
2: Kommunikationsleitung
REMKO RVT...DC
40
