REMKO RVT 263 DC - Handbuch (Seite 43)

Innengerät RVT 523 DC IT
3
4
CE-KFR50G/BP3N1Y-11M.D.11.NP2-1
202302130861
CN9
CN11
CN10A
CN12-2
CN8
CN12-1
CN4
S
W
1
L_IN L_OUT
CN5
A
1
3
B
C
2
4
5
6

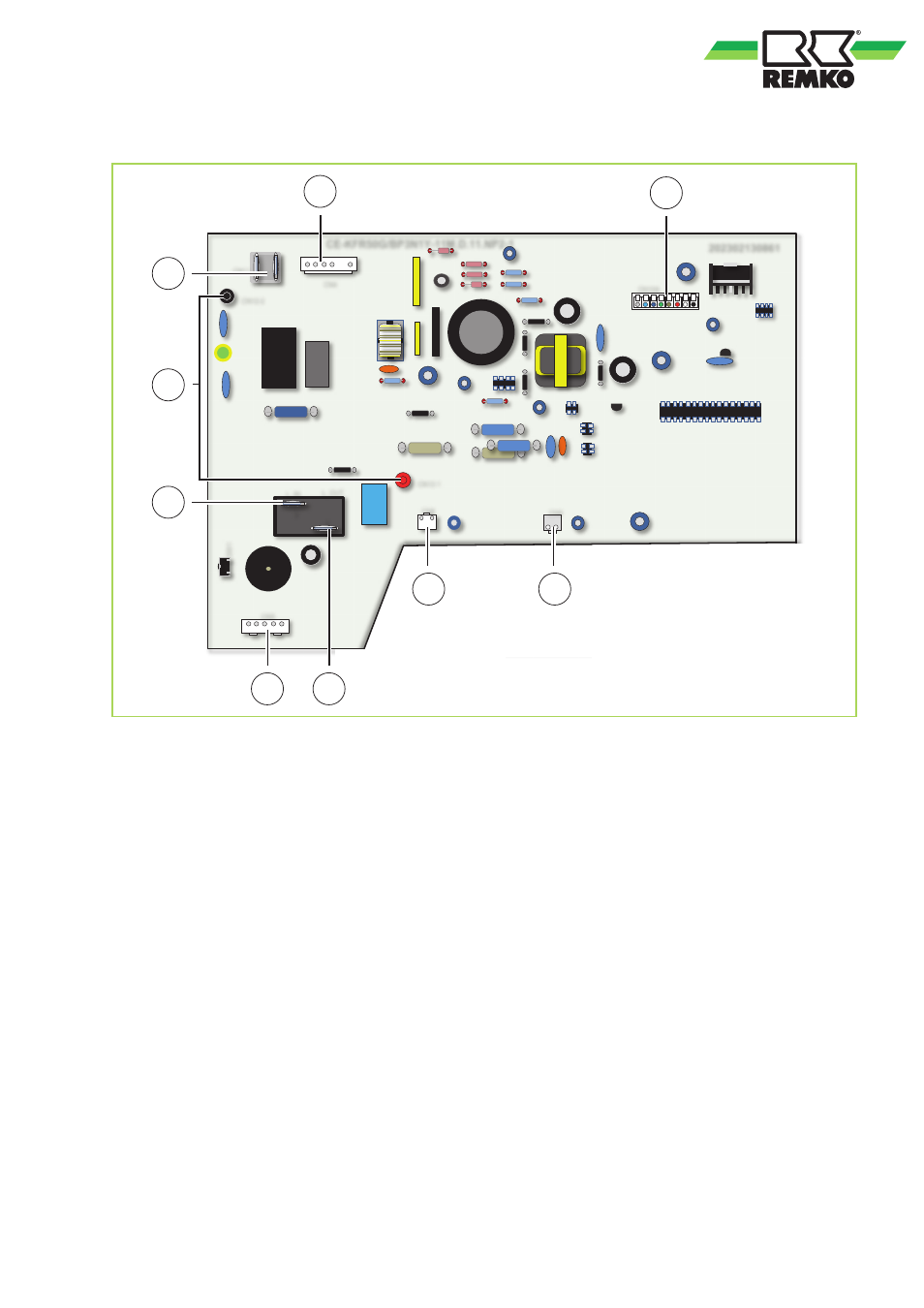

Abb. 51: Elektrisches Schaltschema RVT 523 DC IT
A: Zuleitung Klemmenkontakt = L
B: Zuleitung Klemmenkontakt = 1
C: Zuleitung Klemmenkontakt = N
1: Verdampferlüfter-Motor
2: Display
3: Verdampfersensor
4: Umluftsensor
5: Swing Motor 1
6: Ionengenerator
