5.9 Wandhalterung der Innengeräte
A B
C D
E F
G H I J

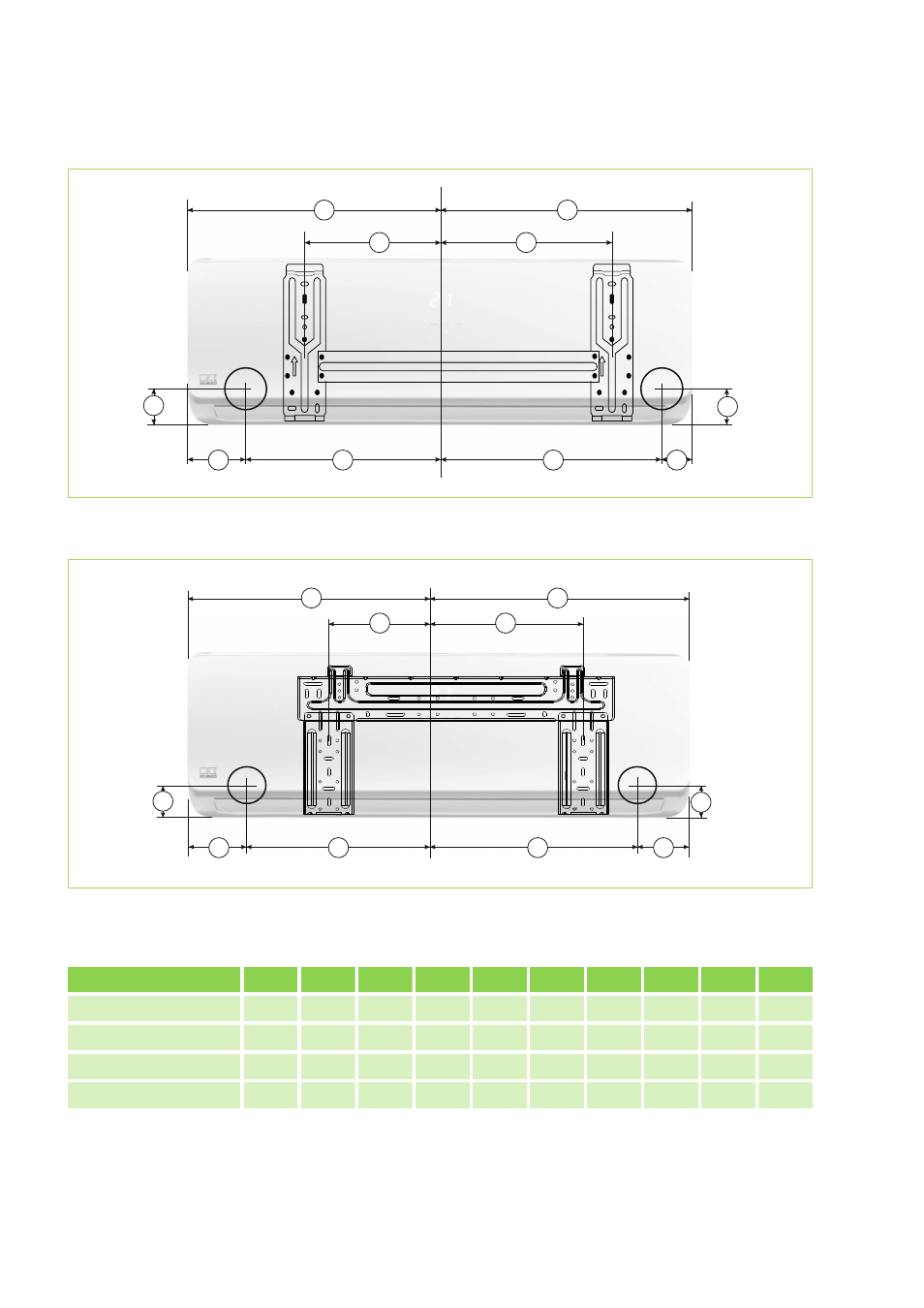

Abb. 36: Montagepunkte der Wandhalterung RVT 263 DC IT und RVT 353 DC IT
(Frontansicht, alle Maße in mm)
A B
C D
E F
G H I J
Abb. 37: Montagepunkte der Wandhalterung RVT 523 DC IT und RVT 683 DC IT (Frontansicht, alle Maße in
mm)
Gerätetyp/Maß A B C D E F G H I J
RVT 263 DC IT 375 375 165 275 45 45 70 305 280 95
RVT 353 DC IT 417,5 417,5 210 230 45 45 70 347,5 317,5 100
RVT 523 DC IT 497,5 497,5 183 227 45 45 100 397,5 357,5 140
RVT 683 DC IT 595 595 295 325 45 45 100 495 515 80
Alle Maße in mm. Durchmesser Rohrdurchbruch beträgt jeweils Ø 65 mm
Die Wandhalterung der Geräte muss mit geeigneten Schrauben und Dübeln befestigt werden.
