Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
HINWEIS
Vor- und Rücklauf können
beliebig angeschlossen werden

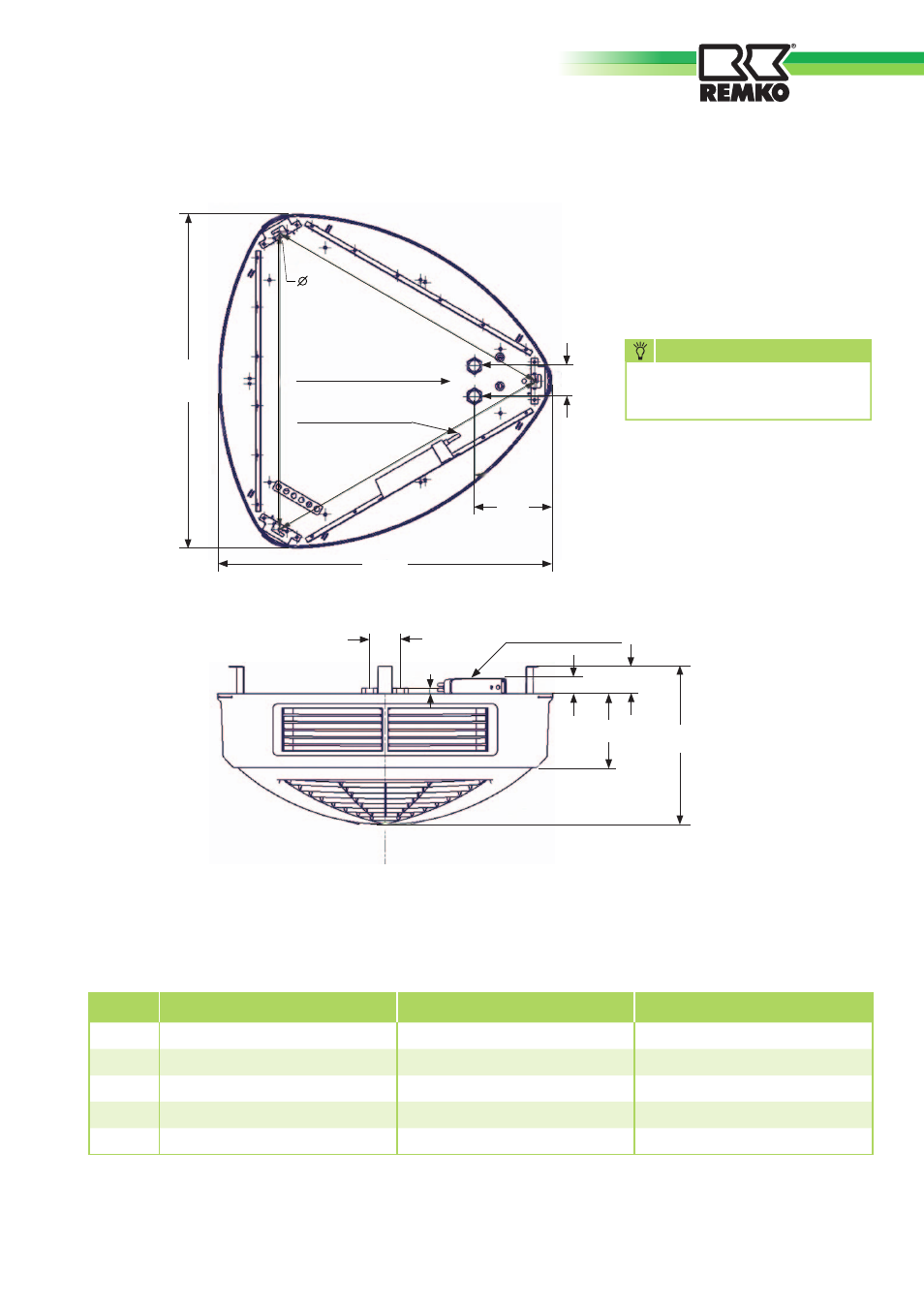

Geräteabmessungen
Maße PWL 101-103 HK PWL 201-203 HK PWL 301-303 HK
A 985 mm 1084 mm 1178 mm
B 632 mm 963 mm 1043 mm
C 229 mm 229 mm 229 mm
D 989 mm 1073 mm 1160 mm
H 465 mm 485 mm 504 mm
Kondensatpumpe
Montageabstand zwischen Gerät und Decke mindestens 80 mm !
217
80
44
H
16
90
D
A
C
90
B
B
B
M 8
Ansicht „A“
 „A“
Kondensatschlauch
Hydraulikanschluss R 1“
{
