6
REMKO PWL
Für eine sichere Gerätemontage
folgende Hinweise beachten:
■ Die Geräte sind so anzuordnen,
dass sich Aufenthaltszonen und
Arbeitsbereiche von Personen
nicht im direkten Luftstrom
befinden
■ Die Geräte dürfen nur an De-
cken oder Dachkonstruktionen
mit ausreichender Tragfähigkeit
montiert werden
■ Die Geräte müssen waagerecht
und spannungsfrei montiert
werden
■ Die Wärmetauscher müssen
so angeschlossen werden, dass
keine Schwingungen vom Gerät
zum Rohrleitungssystem oder
umgekehrt übertragen werden
können
■ Geeignete Anschlussverschrau-
bungen, Absperrhähne, Entlüf-
tungsventile ect. sind bauseits
zu montieren
■ Bei der Deckenmontage sowohl
in niedrigen wie in hohen Räu-
men sind die max. Montagen-
höhen der Geräte zu beachten.
■ Vor dem Anschluss der Geräte
an ein vorhandenes Warmwas-
ser-Heizsystem sind Kessel- und
Pumpenleistung auf ausrei-
chende Kapazität zu prüfen
■ Für Wartungs- und Reparatur-
arbeiten muss ein geeigneter
Reparaturschalter (Zubehör)
montiert werden
■ Der Abstand zwischen Ventila-
torflügel und Gerätegehäuse ist
auf gleichmäßiges Spaltmaß zu
überprüfen
Gerätemontage
Betriebsart Kühlen
Die maximalen Wurfweiten gelten
für eine Luftaustrittstemperatur
von 8K unter der Raumtempera-
tur und idealen Bedingungen des
Primärluftstrahls.

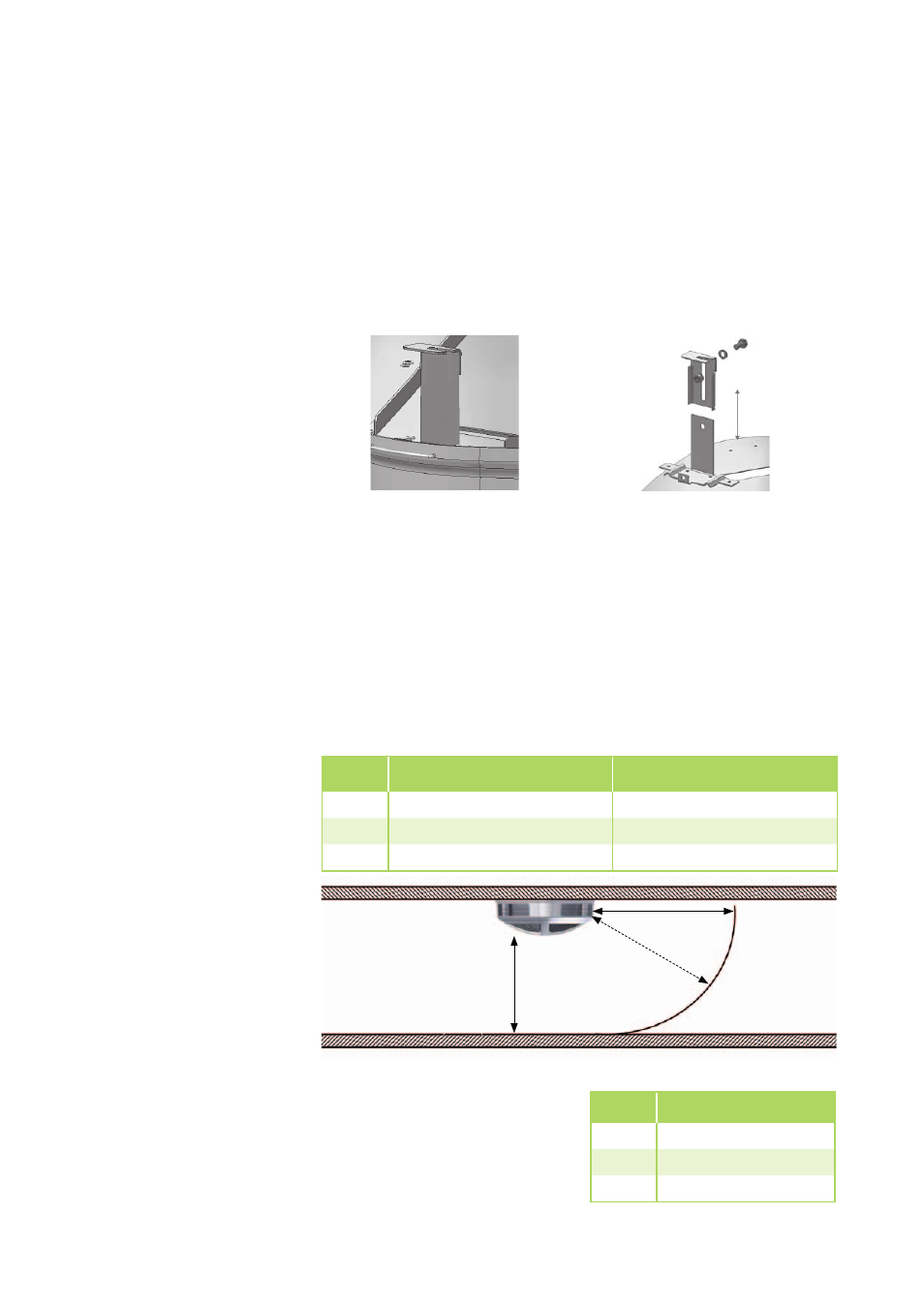

Maximale Montagehöhen und Einsatzgrenzen
Die maximalen Montagehöhen stehen in Abhängigkeit von der maxima-
len Wurfweite- und Richtung.
PWL
Montagehöhe und Wurfweite
in m bei Ausblas „vertikal “
Montagehöhe und Wurfweite
in m bei Ausblas „horizontal“
101-3 3,8 / Wurfweite 2,3 2,5 / Wurfweite 3,4
201-3 5,5 / Wurfweite 4,0 3,8 / Wurfweite 7,9
301-3 7,0 / Wurfweite 5,5 5,7 / Wurfweite 7,0
Betriebsart Heizen
Die maximalen Montagenhöhen und Wurfweiten (bei 0,2 m/s) gelten
für eine Luftaustrittstemperatur von 20K über der Raumtemperatur und
idealen Bedingungen des Primärluftstrahls.
PWL max. Wurfweite in m
101-3 4,0 1)
201-3 10,0 1)
301-3 9,1 1)
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
1) Ausblasrichtung horizontal + vertikal
max. Montagehöhe
max. Wurfweite
Achten Sie darauf, dass sich während der Montage keine Personen unter
schwebenden Lasten befinden!
Zum anzeichnen der Befestigungspunkte nutzen Sie bitte die mitgelieferte
Schablone in der Verpackung. Es ist darauf zu achten, dass genügend
Raum zwischen Gerät und Decke für die Medienanschlüsse vorhanden
ist. Das Gerät schwingungsisoliert montieren.
Die verstellbaren Konsolen (Option) können zur Justierung einzeln ausgerichtet werden.
feste Konsole (Standard) verstellbare Konsole (Option)
