REMKO PWL HK Series - Handbuch (Seite 21)

21

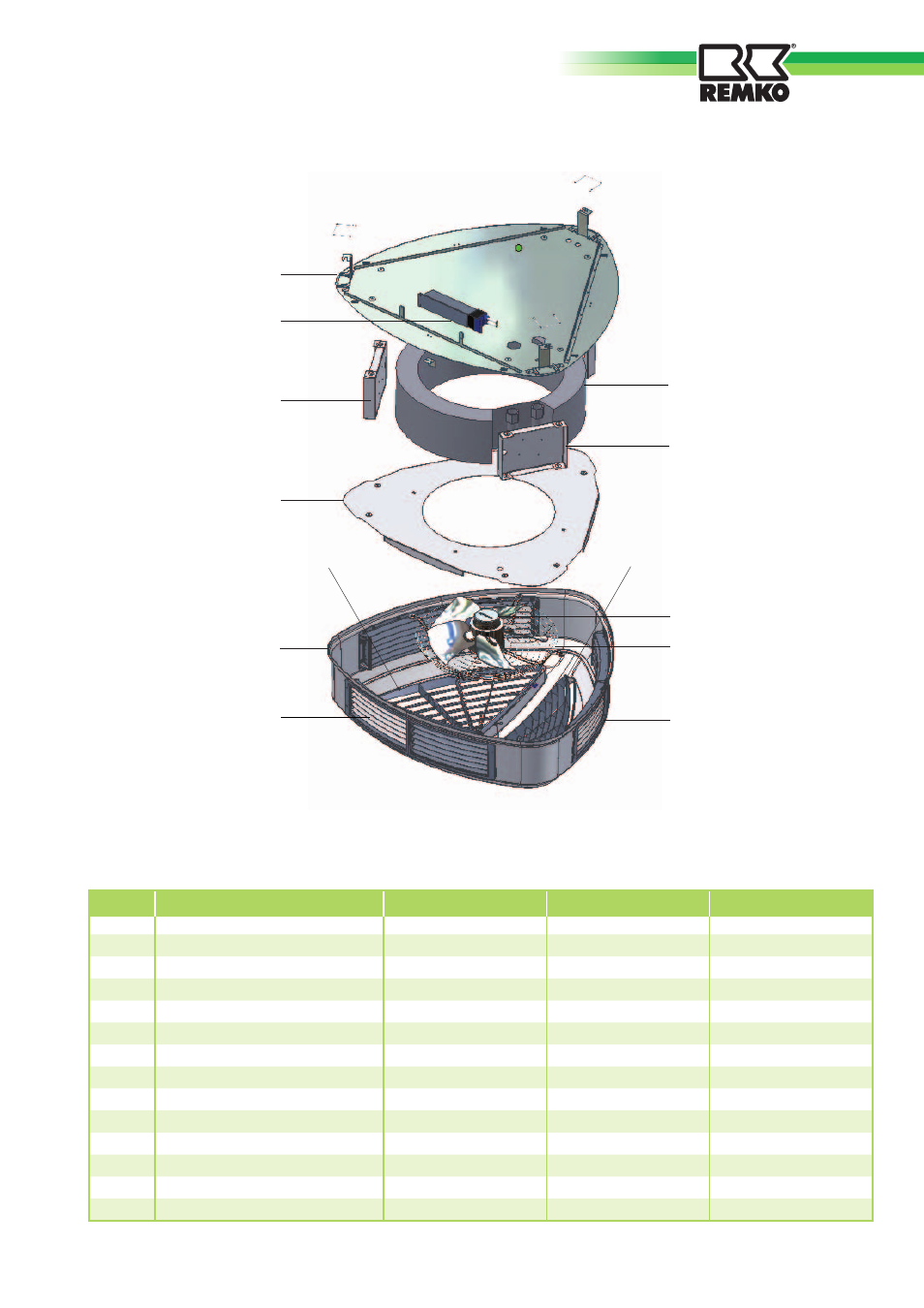

Gerätedarstellung
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
1a
1b
1c
5
4
6
2
2
10
8
3
Ersatzteilliste
Bei Ersatzteilbestellungen neben der EDV-Nr. bitte immer auch die Gerätenummer (s. Typenschild) angeben!
Nr. Bezeichnung PWL 101-103 HK PWL 201-203 HK PWL 301-303 HK
EDV-Nr. EDV-Nr. EDV-Nr.
1a Wärmetauscher Bg. 1 1110700 1110711 1110722
1b Wärmetauscher Bg. 2 1110701 1110712 1110723
1c Wärmetauscher Bg. 3 1110702 1110713 1110724
2 Elektr. Klemmkasten 1110703 1110714 1110725
3 Gerätegehäuse 1110704 1110715 1110726
4 Ventilatorschutzgitter 1110705 1110716 1110727
5 Ventilator 400V / 2-stufig 1110706 1110717 1110728
6 Trägerplatte, oben 1110707 1110718 1110729
7 Trägerplatte, unten 1110708 1110719 1110730
8 Luftgitter, seitlich 1110709 1110720 1110731
9 Luftsegment, unten 1110710 1110721 1110732
10 Kondensatpumpe 1110735 1110735 1110735
oh. Abb. Kondensatfühler 1110736 1110736 1110736
7
8
9 9
