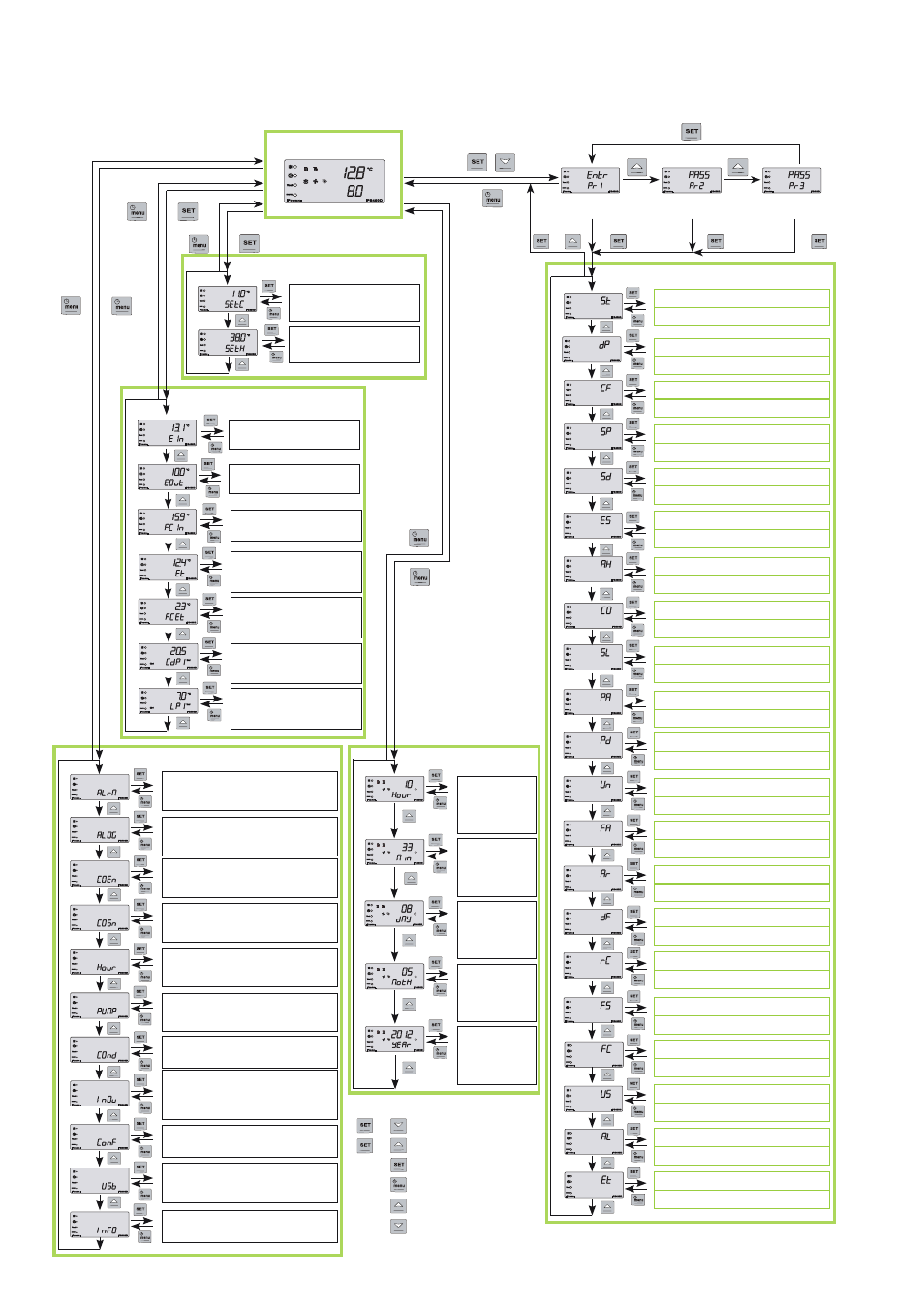

Bedienstruktur
Standarddisplay
Anzeige Betriebswerte
Mediumaustritt B2
aktueller Temperatur-Istwert
(Vorlauf)
Mediumeintritt B1
aktueller Temperatur-Istwert
(Rücklauf)
Mediumeintritt FC
aktueller Temperatur-Istwert
(Rücklauf) im Freikühlbetrieb.
Umgebungstemperatur
aktueller Temperatur-Istwert
der Umgebungstemperatur
(Gerätelufteintritt).
Umgebungstemp. Freikühl.
aktueller Temperatur-Istwert
der Umgebungstemperatur
(Gerätelufteintritt).
Verflüssigung
aktueller Druckwert Heißgaslei-
tung für Kreis 1 (CdP1) und 2
(CdP2) über „SET“ (>5 Sek).
Niederdruck
aktueller Druck-Istwert Saug-
gasleitung für Kreis 1 (LP1) und
2 (LP2) über „SET“ (>5 Sek).
Änderung Sollwerte
Sollwert Kühlen
aktueller Sollwert im Kühlbetrieb
Wert zwischen 9,0 bis 20,0 °C
einstellbar
Sollwert Heizen
aktueller Sollwert im Heizbetrieb
Wert zwischen 30,0 bis 50,0 °C
einstellbar
Uhrzeiteinstellung
Eingabe Stunden
Wertveränderung
zwischen
0 bis 23 über Taste
 /, Speicherung
über „SET“.
Eingabe Minuten
Wertveränderung
zwischen
0 bis 59 über Taste
 /, Speicherung
über „SET“.
Eingabe Tag
Wertveränderung
zwischen
1 bis 31 über Taste
 /, Speicherung
über „SET“.
Eingabe Monat
Wertveränderung
zwischen 1 bis 12
über Taste /,
Speicherung über
„SET“.
Eingabe Jahr
Wertveränderung
zwischen 2000 bis
2099 über Taste
 /, Speicherung
über „SET“.
aktuelle Störungsliste
z.Zt. aktuelle, nicht rücksetzbare Störungen
werden mit „no“, rückstellbare mit „rSt“
angezeigt, Rücksetzung über Taste „SET“.
Betriebsstunden Kompressor /Pumpe
Wert in Std. für Kompressoren (CO..H) und
Pumpen (EP..H), durch Betätigen der Taste
„SET“ nach Wartung rücksetzbar (5 Sek.).
Ansteuerung Verflüssigerventilatoren
Wert in % als Ansteuerung des Reglers für
z.B. Winterdruckregelung (z.T. Zubehör).
Anzahl Kompressorstarts 1-6
Anzahl der Starts von Kompressor 1-6
(CO..S). Rücksetzung des Wertes durch die
Taste „SET“ (5 Sek.).
Ent-/Sperren Kompressor 1-6
Z.B. bei Wartung etc. durch Betätigen der
Taste „SET“ (5 Sek.) Freigeben (En) oder
Sperren (diS) der Kompressoren (CO..E).
Ent-/Sperren Umwälzpumpe 1-2
Z.B. bei Wartung etc. durch Betätigen der
Taste „SET“ (5 Sek.) frei gegeben (En) oder
Sperren (diS) für Umwälzpumpen (PE..E).
Parametertransfer auf/von USB
Mittels eines eingestecktem USB können
die aktuelle Parametrierung des Reglers auf
den/von dem Stick übertragen werden.
aktueller Betriebszustand
Anzeige des aktuellen Betriebszustandes
des Gerätes.
Softwarestand
Anzeige des aktuellen Softwarestandes
(APP), Geräte-IP (IP) und Adresse (Adr)
Störungshistorie
Störungen werden entsprechend der
Reihenfolge n01 (älteste) bis n99 (jüngste)
angezeigt. Rücksetzung unter „ArSt“.
akt. Betriebszustand Ein-/Ausgänge
Anzeige von Sensoren (Pb), digitalen
Eingängen (di) und Ausgängen (rL) als
„an“ (On), „aus“ (OFF) oder „nicht
verwendet“ (nc).
Menü ohne Passwort
Sollwerte (erreichbare Parameter)
Ebene PAS 1 PAS 2 PAS 3
von St 1 1 1
bis St 1 32 32
Display (erreichb. Parameter)
Ebene PAS 1 PAS 2 PAS 3
von dP - 1 1
bis dP - 11 11
Konfigurierung (erreichb. Parameter)
Ebene PAS 1 PAS 2 PAS 3
von CF - - 1
bis CF - - 10
Setup (erreichb. Parameter)
Ebene PAS 1 PAS 2 PAS 3
von SP - - 1
bis SP - - 18
Dynam. Sollwert (erreichb. Parameter)
Ebene PAS 1 PAS 2 PAS 3
von Sd - 1 1
bis Sd - 6 6
Energieeinsparung (erreichb. Parameter)
Ebene PAS 1 PAS 2 PAS 3
von ES 1 1 1
bis ES 25 25 25
2. Wärmeerzeuger (erreichb. Parameter)
Ebene PAS 1 PAS 2 PAS 3
von AH - - 1
bis AH - - 16
Kompressor (erreichb. Parameter)
Ebene PAS 1 PAS 2 PAS 3
von CO - - 1
bis CO - - 71
Kompressorstufen (erreichb. Parameter)
Ebene PAS 1 PAS 2 PAS 3
von SL - - 1
bis SL - - 10
Umwälzpumpe (erreichb Parameter)
Ebene PAS 1 PAS 2 PAS 3
von PA - 1 1
bis PA - 30 30
Pumpdown Kältekreis (erreichb. Parameter)
Ebene PAS 1 PAS 2 PAS 3
von Pd - - 1
bis Pd - - 9
Unloading (erreichb. Parameter)
Ebene PAS 1 PAS 2 PAS 3
von Un - - 1
bis Un - - 17
Verflüssigerventilator (erreichb. Parameter)
Ebene PAS 1 PAS 2 PAS 3
von FA - - 1
bis FA - - 44
Frostschutz (erreichb Parameter)
Ebene PAS 1 PAS 2 PAS 3
von Ar - - 1
bis Ar - - 11
Abtauung (erreichb. Parameter)
Ebene PAS 1 PAS 2 PAS 3
von dF - - 1
bis dF - - 33
Wärmerückgewinnung (erreichb. Parameter)
Ebene PAS 1 PAS 2 PAS 3
von rC - - 1
bis rC - - 15
Brauchwassererw. (erreichb. Parameter)
Ebene PAS 1 PAS 2 PAS 3
von - - 1
bis - - 56
Freikühlung (erreichb. Parameter)
Ebene PAS 1 PAS 2 PAS 3
von - - 1
bis - - 31
Relaisausgänge (erreichb. Parameter)
Ebene PAS 1 PAS 2 PAS 3
von - - 1
bis - - 44
Störungen (erreichb. Parameter)
Ebene erreichbPAS 1 PAS 2 PAS 3
von 34/41 34/41 1
bis 34/41 34/41 71
Elektr. E-Ventil (erreichb. Parameter)
Ebene PAS 1 PAS 2 PAS 3
von - - 1
bis - - 64
Parameter mit Passwort
< 2 Sek.
< 2 Sek.
< 2 Sek.
< 2 Sek.
+
> 5 Sek.
< 2 Sek. < 2 Sek.
< 2 Sek. < 2 Sek.
< 2 Sek.
> 5 Sek.
< 2 Sek. < 2 Sek. < 2 Sek.
< 2 Sek.
< 2 Sek.
+
< 2 Sek.
Parameter öffnen
Wert/Parameter hoch
Untermenü/Wert öffnen
Parameter schließen
Wert/Parameter runter
Untermenü schließen
+
+
Zugang Ebene 1
(ohne Passwort)
Eingabe Passwort 2
(PW erforderlich)
Eingabe Passwort 3
(PW erforderlich)
