Anschluss externer Freigabe-
kontakt (Option)
Betrieb / Stand-By
Das Gerät kann neben der Be-
dienung des Reglers oder der
Kabel-Fernbedienung über einen
externen potentialfreien Kontakt
(als Schließer programmiert) ein-
geschaltet (Stand-By) und ausge-
schaltet (normaler Betrieb) werden
(Bild 7).
Eine Änderung der Funktionslogik
(als Öffner) ist nicht möglich.
Verwendet wird diese Freigabe
z. B. um Stillstandszeiten in den
Nachtstunden oder Aktivierung/
Deaktivierung einer GLT zu reali-
sieren.
Anschluss Sammelstör-
meldung (Serienausstattung)
Der Anschluss einer potential-
freien Sammelstörmeldung z.B.
zur Signalisierung oder zur Wei-
terverarbeitung an eine GLT ist
serienmäßig möglich. Verwenden
Sie hierzu das entsprechende
Anschlussschema und beachten Sie
die maximale Kontaktbelastung
(Bild 7)
.

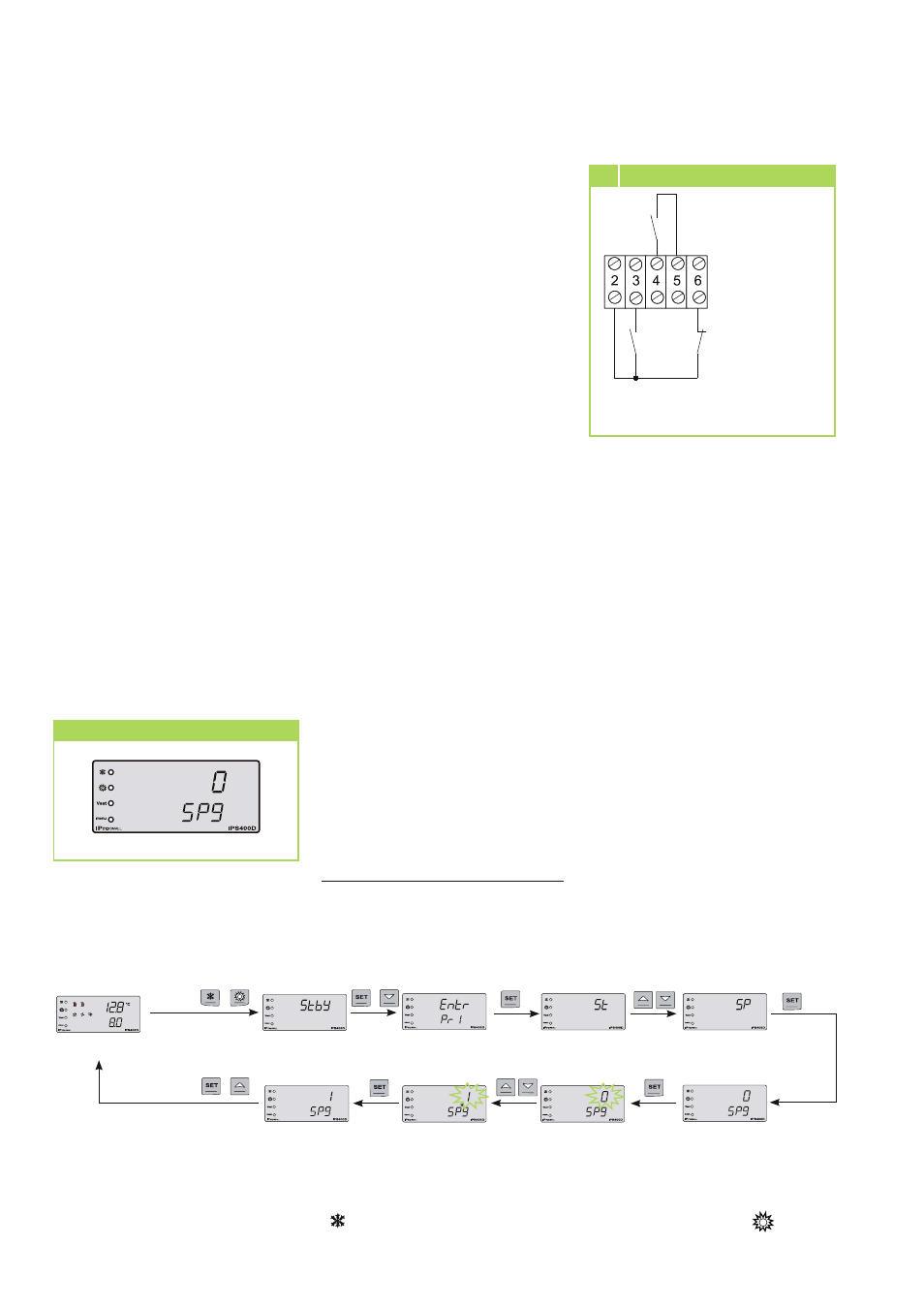

7 Externe potentialfreie Kontakte
2-3 Freigabe Betrieb / Stand-By (potentialfrei)
4-5 externe Störmeldung (max. 230V~, 3A)
2-6 Freigabe Kühl- / Heizbetrieb (potentialfrei)
Gerät
Anwender
Anschluss externer Betriebs-
artkontakt (Option)
Kühlbetrieb/Heizbetrieb
(Geräte mit WP-Funktion)
Das Gerät ist serienmäßig für eine
Bedienung durch den Regler/bzw.
die Kabel-Fernbedienung program-
miert. Soll ein über einen externen
potentialfreien Kontakt (Eingang)
eine Umschaltung von Kühl- oder
Heizbetrieb erfolgen (Bild 7), hat
eine Umprogrammierung des
Parameters SP 9 auf 1 zu erfolgen
(Programmierung siehe Abschnitt
„Konfiguration Umschaltung Küh-
len-Heizen“). Nach Umstellung ist
ausschließlich die externe Freigabe
Kühl-/Heizbetrieb nutzbar.
Konfiguration Umschaltung Kühlen-Heizen (externer Kontakt)
Der Regler ist für die Umschaltung Kühlen-Heizen am Regler werkseitig
programmiert. Bei der Verwendung eines externen Kontaktes zur Um-
schaltung Kühlen-Heizen ist ein Parameter der Regelung neu zu konfigu-
rieren. Der Parameter SP 9 ist von 0 auf 1 umzustellen. Im Menüpunkt SP
kann in der Ebene 1 der Parameter SP 9 geändert werden.
Werkseinstellung KWP...H Heizen:
Umschaltung Kühlen-Heizen Parameter SP 9 = 0
„0“ = Bedienung am Regler, „1“ = Bedienung durch Umschaltkontakt
Der folgende Programmablauf ist zu programmieren.
■ Nach der Programmierung ist bei geöffneten
Kontakt zwischen den Klemmen 2 und 6 der
„Heizbetrieb“ aktiviert. Anzeige =
Konfiguration Parameter SP 9
+
> 5 Sek. < 2 Sek.
< 2 Sek.
< 2 Sek.
> 5 Sek. < 2 Sek. ...
< 2 Sek. ...
+
> 5 Sek.
normale
Anzeige
Untermenü
St
Eingabe
Umschaltung K-H
Parameter
Umschaltung K-H
Eingang
Parameterebene
Betriebsart
Stand-By
Parameter SP 9
öffnen
Untermenü
SP
Eingabe
übernommen
/
> 5 Sek.
■ Nach der Programmierung ist bei geschlossenen
Kontakt zwischen den Klemmen 2 und 6 der
„Kühlbetrieb“ aktiviert. Anzeige =
