REMKO KWP 400 - Handbuch (Seite 6)

Legende:
1 Kompressor
2 Druckaufnehmer
3 Schraderventil
4 Lamellenverflüssiger
5 Verdampfer
6 Verflüssigerventilator
7 Filtertrockner
8 Thermisches Expansionsventil Kühlen
9 Thermisches Expansionsventil Heizen
10 Hochdruckschalter
11 Niederdruckschalter
12 Schauglas
13 Kurbelwannenheizung (Zubehör)
14 Flüssigkeitssammler
15 Vierwege-Umkehrventil

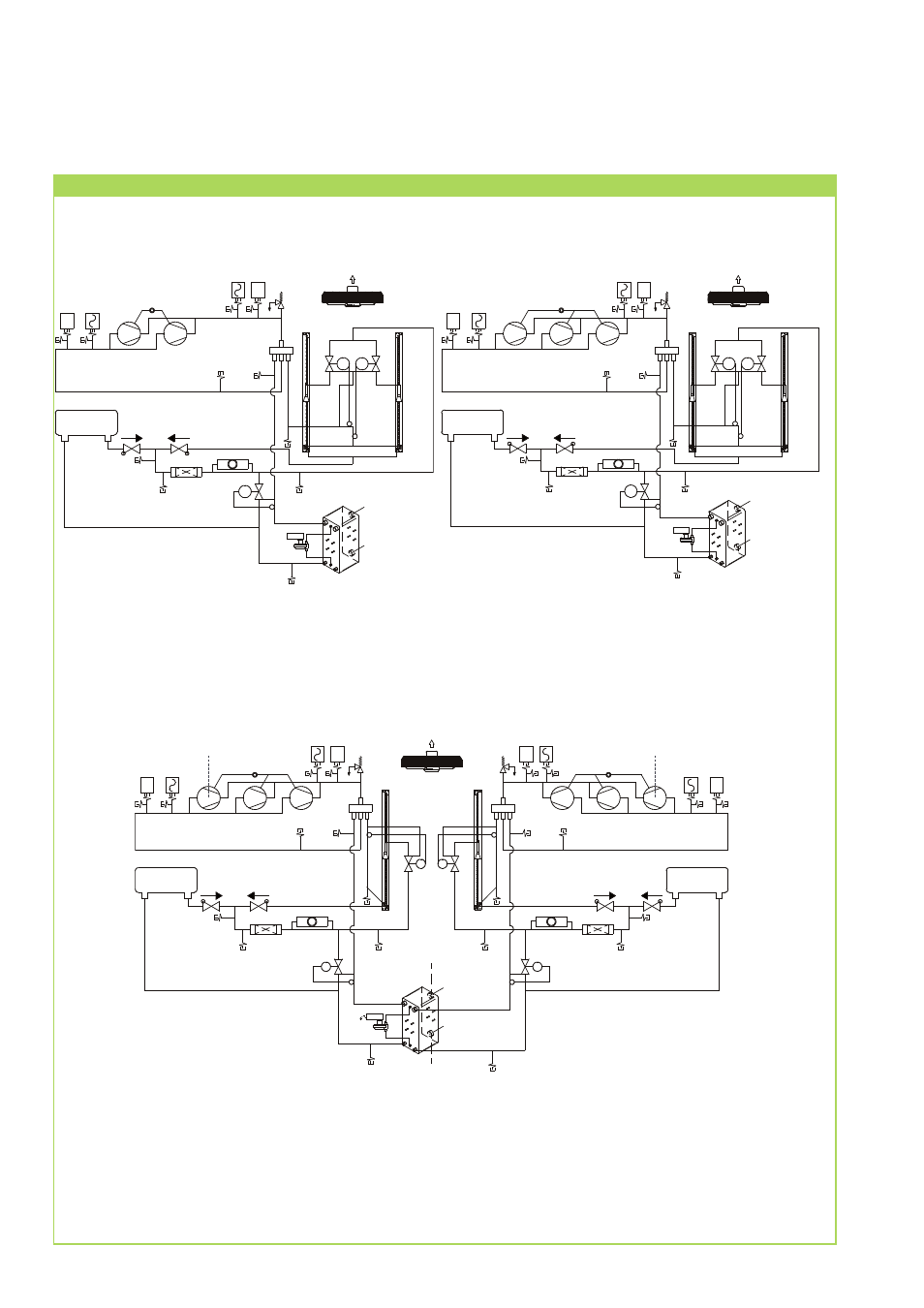

Geräteaufbau Kältekreis
KWP 400 bis 750 (P, SP, SLN); 2 Kompressoren
Kühl- und Heizbetrieb
KWP 1300 / 1500 (P, SP, SLN); 4 Kompressoren
KWP 1750 (P, SP); 6 Kompressoren
Kühl- und Heizbetrieb
KWP 850 bis 1100 (P, SP, SLN); 3 Kompressoren
Kühl- und Heizbetrieb
