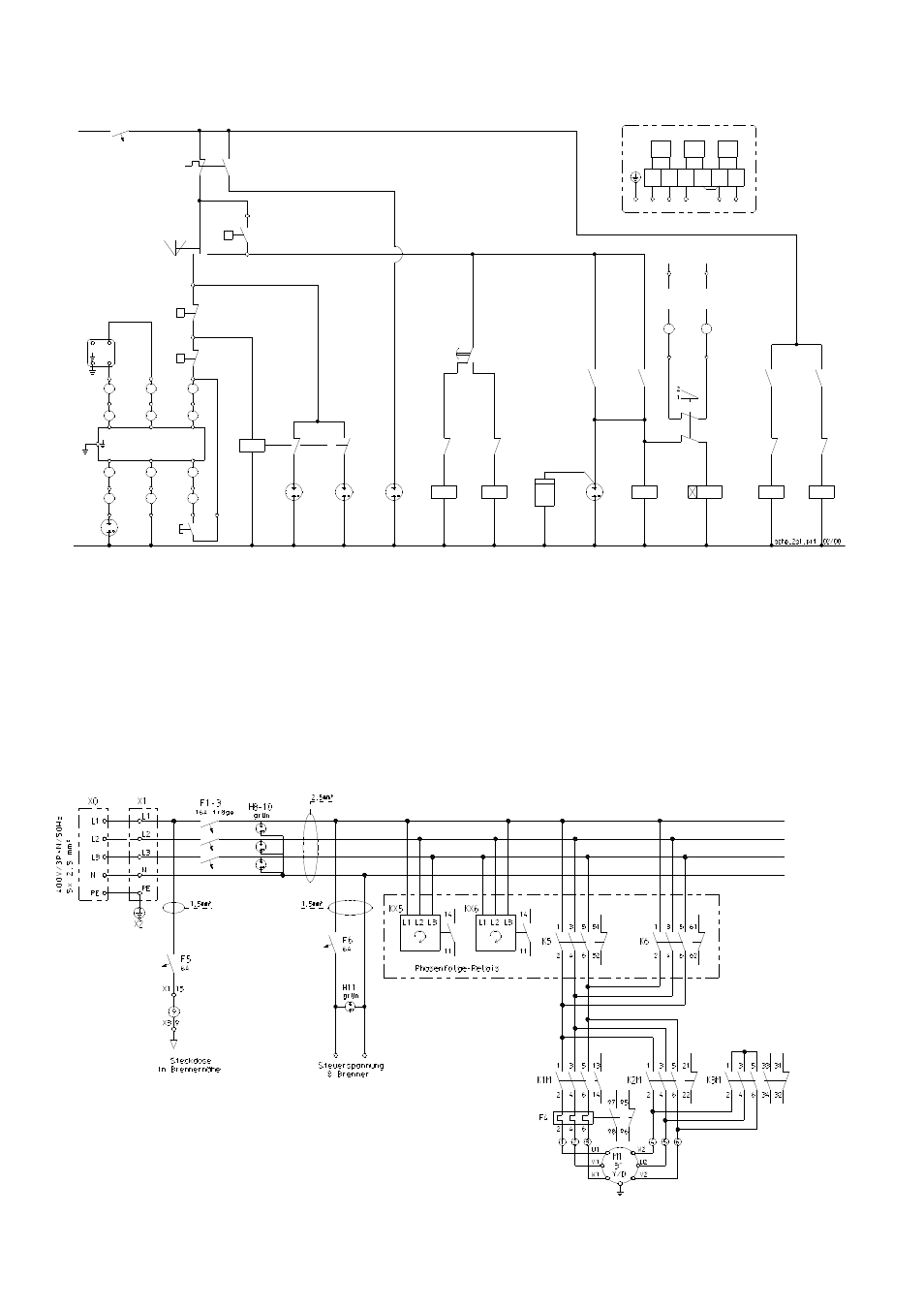

Schaltschema (2-stufig) H 160 + H 220
F1-3 = Netzsicherungen
F4
= Motorschutzschalter
F5 = Vorsicherung (Steckdose)
F6 = Steuersicherung
H1 = Betriebsstundenzähler
H3 = Betriebsleuchte (Heizen)
H4 = Störleuchte (Brenner)
H5 = Betriebsleuchte (Ventilator)
H6 = Störleuchte (Ventilator)
H7 = Störleuchte (Temp.begrenzer)
H8-10 = Kontrollleuchten (Phasen)
H11 = Kontrollleuchte (Steuerphase)
K1M = Ventilatorschütz
K2M =
∆
-Schütz
K3M = Y-Schütz
K1T
= Zeitrelais
K5-6 = Schütz f. Phasenfolgerelais
K7
= Hilfsrelais
KX5-6 = Phasenfolgerelais
KB
= Dreifach-Kombinationsregler
M1 = Ventilatormotor
RT = Raumthermostatsteckdose
S1 = Betriebsschalter
S2 = Brenner-Reset
S3 = 2-Stufenschalter
STB = Sicherheitstemperaturbegrenzer
TR = Temperaturregler
TW = Temperaturwächter
X1 = Klemmleiste im Schaltkasten
X2 = Klemmleiste PE
X3 = Klemmleiste im Klemmkasten (vorn)
t
t 1 0 2
K3M K1M K6
K7
H7 H3 H6 H5
grün
P1
h
K2M
15
1
4
K3M K1M
N
L1
F4
K1T
STB
A1
A2
A1
A2
A1
A2
A1
A2
A1
A2
A1
A2
X1 5
X1 4
TR
2
rot grün rot
K5 K2M
K3M
D-Schütz Phasenfolge
Relais Ventilator
Schütz Betriebslampe
Ventilator Betriebs-
stunden-
zähler
1 2 3 4 5 6
X1:4 X1:5 X1:8 X1:7 X1:6 X2
STB TW TR KB
Störlampe
Brenner Y-Schütz Störlampe
Ventilator Betriebslampe
Heizen Störlampe
Temperatur-
begrenzer Hilfsrelais
Dreifach-Kombinationsregler
KX6 KX5
K6 K5
11 11
14 14
62 52
61 51
34 14
33 13
95 97
98 96
12 14
11 11
16 18
22 32
21 31
6 3
X1 N X1 10
t
2 1
3
H4
RT
1 5 4
X1 8 X1 12 X1 11
TW
rot
X3 1 X3 5 X3 4
1 5 6
Brennerstecker (WS)
2 3
L1 T2 T1
X3 6 X3 3
7
X1 13
4
X3 7
S3 B4 N
X1 7
S1
1=Heizen
2=Lüften
11 10
4B
1A
5B
2A
S3
1 = V o l l
2 = T e i l
zum vorderen
Klemmkasten
A1
A2
K1T t<15s
X1 16 X1 17
X3 10 X3 11
X3
Zeitrelais
X1 14
S2
Brenner-
Reset
X1 6
F 6
6 A
