Seite 15
15

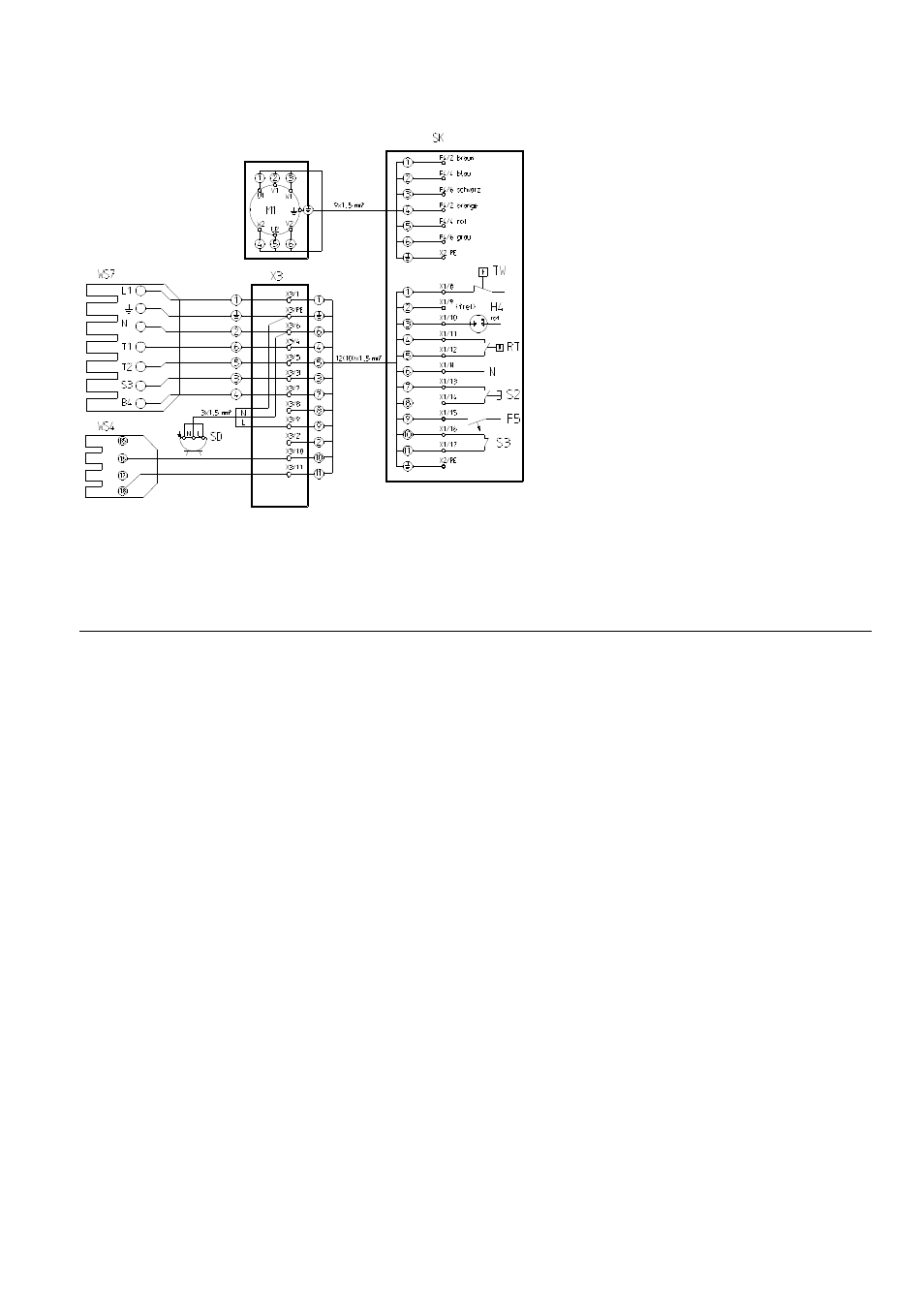

Anschlussschema
(2-stufig)
Technische Daten
F5
= Vorsicherung Doppelsteckdose
M1 = Ventilatormotor
SD = Doppelsteckdose vorne
S2
= Brenner-Reset
S3
= 2-Stufenschalter
SK = Schaltkasten
WS4 = 4-polige Steckverbindung
WS7 = 7-polige Steckverbindung
X3
= Klemmkasten vorne
Gerätetyp
H 160 2-stufig
H 220 2-stufig
Nennwärmebelastung max.
(1.Stufe / 2.Stufe)
kW
125 / 160
160 / 220
Nennwärmeleistung
(1.Stufe / 2.Stufe)
kW
115 / 148
148 / 203
Nennluftvolumenstrom
1)
(1.Stufe / 2.Stufe)
m³/h
7.890 / 11.180
9.780 / 13.860
Pressung
max. ges. (1.Stufe / 2.Stufe)
Pa
190 / 410
540 / 620
Brennstoff
(1.Stufe / 2.Stufe)
Brennstoffverbrauch max.
(1.Stufe / 2.Stufe)
L/h
10,5 / 13.5
13,5 / 18,0
Öldüse
USG
Danfoss 2,75 80°S
Danfoss 3,5 80°S
Pumpendruck ca.
(1.Stufe / 2.Stufe)
bar
10 / 17
10 / 18
Abgasverlust min.
%
8
9
Feuerraumwiderstand
(im Betriebszustand)
Pa
65
135
erforderlicher Kaminzug
Pa
0
0
Elektroanschluss
V/Hz
400/3N~ / 50
400/3N~ / 50
Leistungsaufnahme
(max. ges. Gerät)
W
1.580 / 2.640
3.540 / 4.810
Nennstrom
(max. ges. Gerät)
A
6,1
9,8
Leistungsaufnahme
(max. Ventilator)
W
960 / 1.950
2.850 / 4.100
Nennstrom (max. Ventilator)
A
3,6
7,1
Leistungsaufnahme
(Brennstoffvorwärmung)
W
300
300
Absicherung
A
3x 16
3x 16
Temperaturerhöhung (
∆
t
)
K
56
59
Schalldruckpegel L
pA
1m
2)
dB (A)
69 / 71
70 / 74
Luftansaug ø
(Ansaugstutzen, Zubehör)
mm
550
600
Luftausblas ø
mm
550
550
Abgasstutzen ø
mm
200
200
Länge ges.
mm
2.400
2.400
Breite ges.
mm
800
800
Höhe ges.
mm
1.370
1.370
Gewicht
(mit Gebläse-Ölbrenner)
kg
460
505
1) bei
∆
t
45K / 1,2 kg/m³ 2) Geräuschmessung DIN 45635 - 01 - KL 3
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten
Heizöl EL nach DIN 51603 bzw. Dieselkraftstoff
