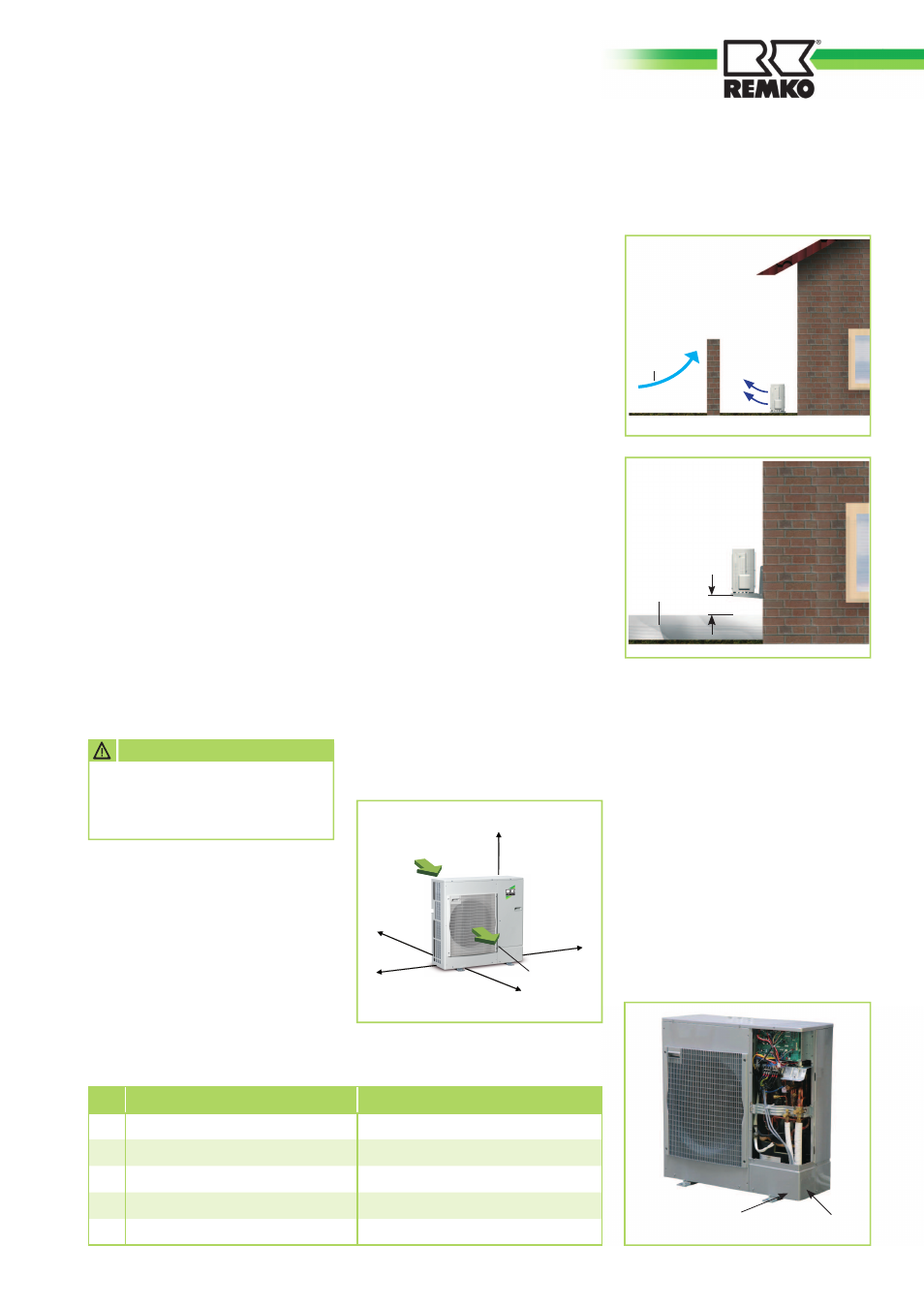

REMKO CMF 80 - Handbuch (Seite 13)

vorgestanzte Aussparungen
■ Das Gerät darf nur an einer
tragfähigen Konstruktion oder
Wand befestigt werden.
■ Um die Geräuschentwicklung
zu minimieren, ist eine Mon-
tage auf Bodenkonsolen mit
Schwingungsdämpfern vorzu-
ziehen.
■ Bei der Installation müssen die
unten angegebenen Mindest-
freiräume eingehalten werden.
Diese Schutzzonen dienen zum
ungehinderten Luftein- und
-austritt.
Es muss sichergestellt werden,
dass ausreichend Platz für Mon-
tage, Wartung und Reparaturen
zur Verfügung steht.
■ Der Standort sollte gut belüftet
sein.
Installation des Außenmoduls
Wind
20 cm
Schnee
CMF 80 / CMF 90 / CMT 100 CMF 140 / CMF 150 / CMT 150
A mind. 50 mm mind. 50 mm
B mind. 750 mm mind. 1000 mm
C mind. 150 mm mind. 150 mm
D mind. 250 mm mind. 500 mm
E mind. 100 mm mind. 100 mm
Lufteintritt
Luftaustritt A
B
C
E
D
■ Wird das Außenmodul in einer
Gegend mit starkem Wind
aufgestellt, muss das Gerät vor
dem Wind geschützt werden.
Bei der Montage sind Schnee-
grenzen zu beachten (siehe
Abbildungen).
■
Es ist darauf zu achten, dass
das Außenmodul ausschließlich
senkrecht montiert wird.
■ Das Außenmodul wird mittels
4 Schrauben mit Schwingungs-
dämpfer auf Bodenkonsolen
befestigt.
Auch bei der Montage mit
einer Wandhalterung müssen
Schwingungsdämpfer verwen-
det werden. Durch die Schwin-
gungsdämpfer wird die Schall-
übertragung verringert.
■ Das Wasserhaushaltsgesetz ist
zu beachten.
Es muss an mehreren Seiten ein
größerer Freiraum als der Min-
destfreiraum vorhanden sein.
ACHTUNG
■
Mit einer beheizbaren Kon-
densat-Auffangwanne ist ein
Abfl ießen von Kondensat aus
der Wanne gewährleistet.
Es muss sichergestellt werden,
dass dieses Kondensatwasser
frostfei abgeführt werden kann
(Kies, Drainage).
Vor der Installation der elektrischen
Leitungen und der Kältemittel-
leitung am Außenmodul ist die
rechte Seitenwand des Gerätes zu
entfernen. Dazu sind drei Schrau-
ben an der Seitenwand zu lösen
und das Blech nach unten heraus-
zuziehen.
Ist unterhalb des Gerätes nicht
ausreichend Platz für die Kälte-
mittelleitungen, können aus dem
unteren Verkleidungsblech die vor-
gestanzten Aussparungen entfernt
werden und die Leitungen durch
diese Öffnungen geführt werden.
