REMKO CMF / CMT

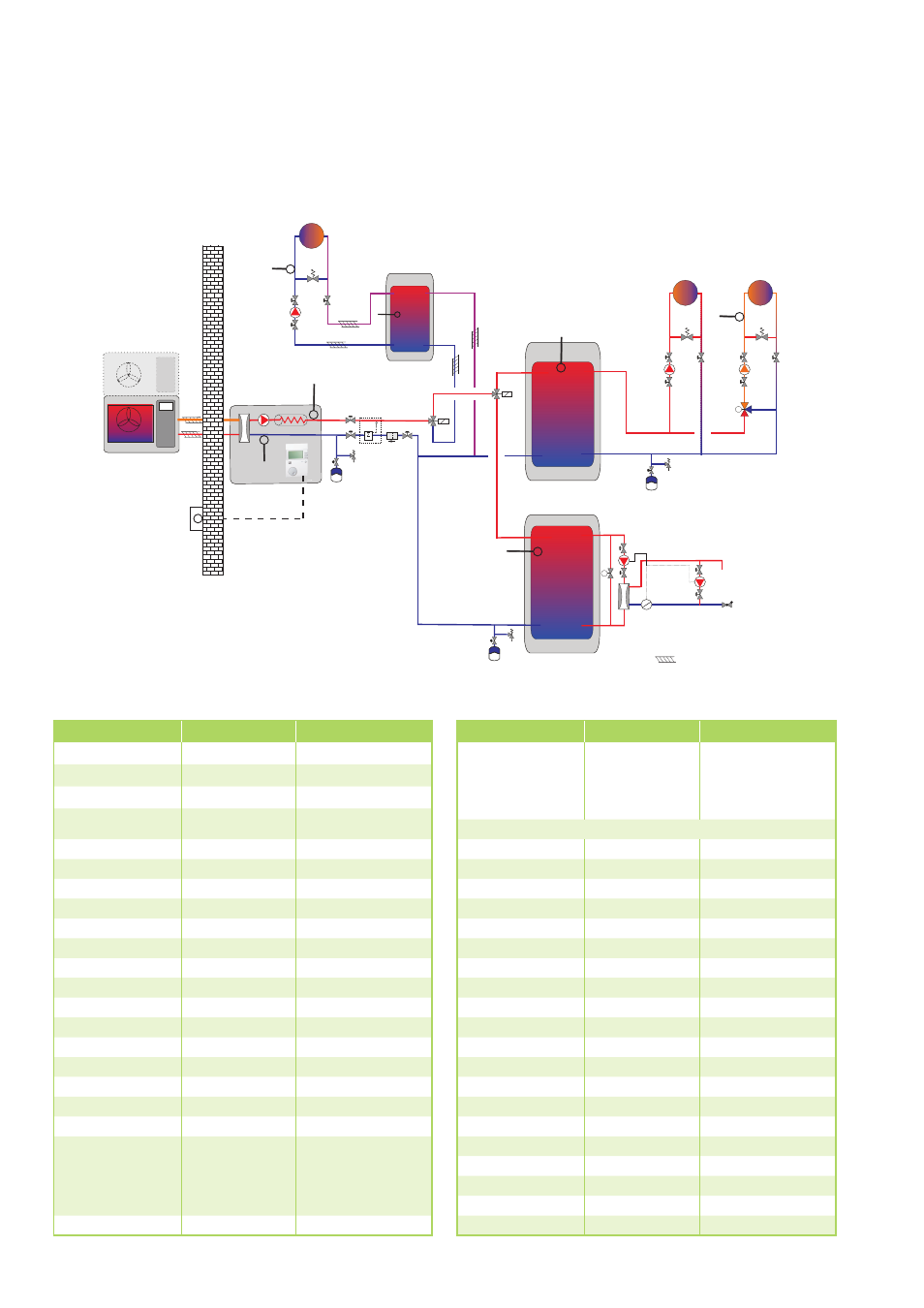

Anlage 6: Wärmepumpe CMF 90, CMF 150, CMT 100, CMT 150 im monoenergetischen Betrieb
Warmwasser
Speicher
M
Heizkörper Fußbodenheizung
M M
Pufferspeicher
TS
KW Eintritt Strömungs-
Wächter
Zirkulations
Pumpe
Zapfstelle
M
Klima-Innengerät
Kaltwasser
Pufferspeicher
Dampfdiffusionsdichte Isolierung
0000
Das Umschalten der Betriebsarten Heizen und Kühlen
muss manuell erfolgen. Die Klimainnengeräte WLT und KWD
1)
2) 2)
1)
3)
Außenmodul
3) Die Zirkulationspumpe muss separat angesteuert werden.
Die Anzahl der benötigten Fühler ist zu überprüfen.
1) Empfohlene Position für den Wärmemengenzähler (2,5m³/h).
2) Empfehlung: Verwendung von Energieeffizienzpumpen.
sind nicht für den alleinigen Heizbetrieb geeignet
AB
AB
F 9
F 11
F 5
F 6
A
B
A
B
Innenmodul CMF
F 17
F 8
Bezeichnung Wertebereich Anlage 6
Sprache D/GB/F/NL/E/I D - Deutsch
Uhrzeit 0 - 24 Uhr Uhrzeit einstellen
Datum Jahr, Monat, Tag Datum einstellen
BUS-Kennung BM Aus, 01-15 Aus
Terminal Adresse Aus, 01 - 30 01
Regler Adresse 01 - 16 01
Buskennung 1 00 - 15 01
Buskennung 2 00 - 15 02
Anlagenwahl ----, 01 - 13 6
Regelungstyp 00 – 06 06
WE1 Typ 00 – 07 07
WE1 BUS 00 – 05 05
Gradient Ein/ Aus Aus
WE2 Typ 00 – 22 08
WE2 Speicher 00 - 03 00
WE3 Typ 00 – 09 01
WE4 Typ 00 – 09 00
Puffer Typ 00, 01, 02 00
Kühlbetrieb Aus/ Ein Ein
HK1 Funktion
Standard,
T-Vorl konst,
Schwimmbad,
WW, Rücklauf
Standard
HK2 Funktion siehe HK1 Standard
Bezeichnung Wertebereich Anlage 6
Leistung/Stufe 00 – 9950 kW
WE 1 Stufe 1 = 50
WE 3 Stufe 1 = 1
weiter mit Taste neben „Ende“
MF1 Funktion
00 - 34 00
T-MF1 Soll 10°C – 90°C ---
MF1 Hyst 2K – 10K ---
MF1 Hyst Aus 2K – 10K ---
MF2 Funktion 00 - 34 05
T-MF2 Soll 10°C – 90°C ---
MF2 Hyst 2K – 10K ---
MF2 Hyst Aus 2K – 10K ---
MF3 Funktion 00 - 34 34
T-MF3 Soll 10°C – 90°C ---
MF3 Hyst 2K – 10K ---
MF3 Hyst Aus 2K – 10K ---
MF4 Funktion 00 - 34 02
T-MF4 Soll 10°C – 90°C ---
MF4 Hyst 2K – 10K ---
MF4 Hyst Aus 2K – 10K ---
F15 Funktion 00 - 08 07
E1 Funktion 00 - 03 00
E2 Funktion 00 - 03 00
5K Sensoren 5K, 1K 5 K
