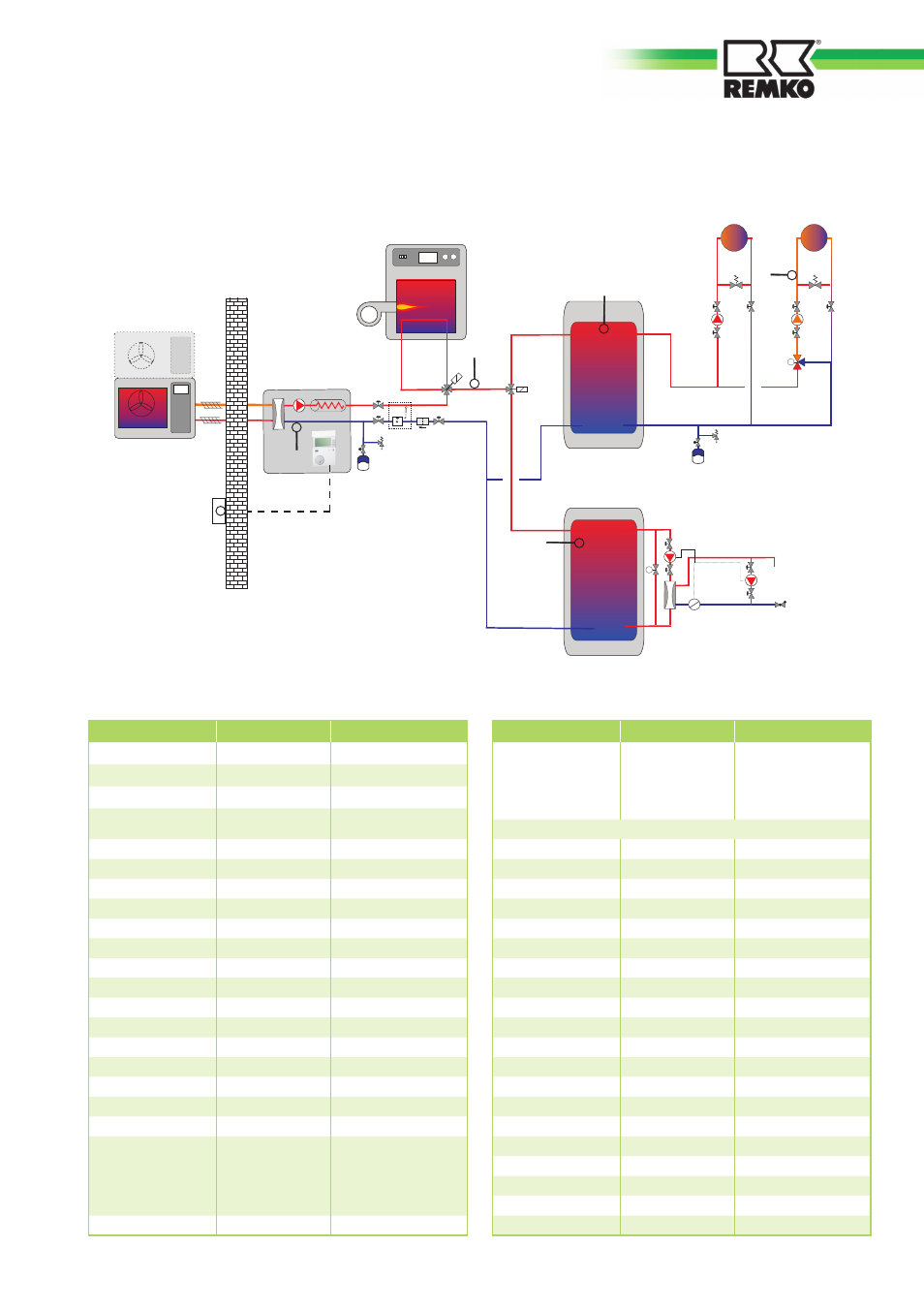

Anlage 3: Wärmepumpe CMF 80, CMF 140 im bivalenten Betrieb mit Gas/Öl-Heizkessel
Gas/Ölkessel
Warmwasser
Speicher
M
Heizkörper Fußbodenheizung
M M
Pufferspeicher
TS
KW Eintritt Strömungs-
Wächter
Zirkulations
Pumpe
Zapfstelle
Innenmodul CMF
0000
1)
2) 2)
Außenmodul
AB
Die Anzahl der benötigten Fühler ist zu überprüfen.
1) Empfohlene Position für den Wärmemengenzähler (2,5m³/h).
2) Empfehlung: Verwendung von Energieeffizienzpumpen.
F 17
F 8
F 11
F 6
F 9
F 5
A
B
Bezeichnung Wertebereich Anlage 3
Sprache D/GB/F/NL/E/I D - Deutsch
Uhrzeit 0 - 24 Uhr Uhrzeit einstellen
Datum Jahr, Monat, Tag Datum einstellen
BUS-Kennung BM Aus, 01-15 Aus
Terminal Adresse Aus, 01 - 30 01
Regler Adresse 01 - 16 01
Buskennung 1 00 - 15 01
Buskennung 2 00 - 15 02
Anlagenwahl ----, 01 - 13 3
Regelungstyp 00 – 06 06
WE1 Typ 00 – 07 07
WE1 BUS 00 – 05 05
Gradient Ein/ Aus Aus
WE2 Typ 00 – 22 01
WE2 Speicher 00 - 03 00
WE3 Typ 00 – 09 01
WE4 Typ 00 – 09 00
Puffer Typ 00, 01, 02 00
Kühlbetrieb Aus/ Ein Aus
HK1 Funktion
Standard,
T-Vorl konst,
Schwimmbad,
WW, Rücklauf
Standard
HK2 Funktion siehe HK1 Standard
Bezeichnung Wertebereich Anlage 3
Leistung/Stufe 00 – 9950 kW
WE 1 Stufe 1 = 50
WE 2 Stufe 1 = 1
WE 3 Stufe 1 = 1
weiter mit Taste neben „Ende“
MF1 Funktion
00 - 34 00
T-MF1 Soll 10°C – 90°C ---
MF1 Hyst 2K – 10K ---
MF1 Hyst Aus 2K – 10K ---
MF2 Funktion 00 - 34 05
T-MF2 Soll 10°C – 90°C ---
MF2 Hyst 2K – 10K ---
MF2 Hyst Aus 2K – 10K ---
MF3 Funktion 00 - 34 10
T-MF3 Soll 10°C – 90°C ---
MF3 Hyst 2K – 10K ---
MF3 Hyst Aus 2K – 10K ---
MF4 Funktion 00 - 34 02
T-MF4 Soll 10°C – 90°C ---
MF4 Hyst 2K – 10K ---
MF4 Hyst Aus 2K – 10K ---
F15 Funktion 00 - 08 07
E1 Funktion 00 - 03 02
E2 Funktion 00 - 03 00
5K Sensoren 5K, 1K 5 K
