16
REMKO RR
Allgemeine Hinweise
Der Regler ist für die Steuerung von drei-
stufigen Ventilatorkonvektoren geeignet.
Die Ansteuerung der Ventilatorstufen
wird durch drei potentialfreie Relaisaus-
gänge an den Klemmen 5 bis 8 realisiert.
Der Regler ist für die Ansteuerung
unterschiedlicher Ventilvarianten, eines
elektrischen Heizelementes oder eines
Kompressors ausgelegt. Die Klemmen
9-10 sind für den Ausgang Heizen und
die Klemmen 11-12 für den Ausgang
Kühlen bestimmt. In der Abbildung
“Mögliche Ventilanschlussvarianten”
sind verschiedene Ventilanschlussmög-
lichkeiten je nach verwendetem System
dargestellt.
Bei der Konfiguration kann die entspre-
chende Ventilvariante programmiert
werden. Beim Anschluss von NO/
NC-Zweipunktventilen (EIN/AUS) kann
zwischen einem „Zweipunkt“-Regel-
verhalten mit Hysterese oder mit einem
„Stetig“ vergleichbarem Regelverhalten
(Proportional) gewählt werden. Hierbei
wird durch Anzahl und Länge von Span-
nungsintervallen das Ventil angesteuert
und der Mediumvolumenstrom nahezu
stufenlos geregelt. Für beide Rege-
lungsvarianten können NO/NC-Ventile
verwendet werden (Kapitel „Mögliche
Ventilanschussvariante a oder c“ ).
Dreipunkt-Servo-Proportionalventile sind
gemäß Ventilanschussvariante „b“ oder
„d“, Servo-Ventile für Heiz- bzw. Kühl-
modus (Variante „d“), ein elektrisches
Heizelement als Luftherhitzer (Variante
„e“ oder „f“) sowie Wärmepumpen-An-
lagen gemäß Variante „g“anzuschließen.
Das Umkehrventil ist je nach Funktions-
logik an den Klemmen 9 bzw. 10 und
der Kompressor an Klemme 11 anzu-
schließen.
Zusätzliche Hinweise
1. Die Positionierung des Vorlauftem-
peratursensors ist so zu wählen, dass
die Temperatur auch bei inaktivem
Ventil gemessen werden kann.
2. Einzelne Sensoren dürfen nicht für
mehrer Regler verwendet werden.
3. Es darf nur ein Temperatursensor an
den Klemmen verwendet werden.
4. Alle angeschlossenen Sensoren,
Bimetall- oder Freigabekontakte sind
entsprechend zu isolieren.
5. Es ist ein allpolig trennender Haupt-
schalter sowie eine Sicherung vor-
zusehen.
6. Der Anschluss aller externen Kon-
takte, z.B. Freigabekontakt, mussen
eine galvanische Trennung zu allen
spannungsführenden und geerdeten
Teilen der Anlage aufweisen.
7. Können Personen in Gefahren-
bereiche der externen Kontakte
gelangen, sind gesonderte Sicher-
heitsmaßnahmen zu treffen (z.B.
Schutzkleinspannung).
8. Das Öffnen der Reglerabdeckung
darf nur im spannungsfreien Zustand
erfolgen.

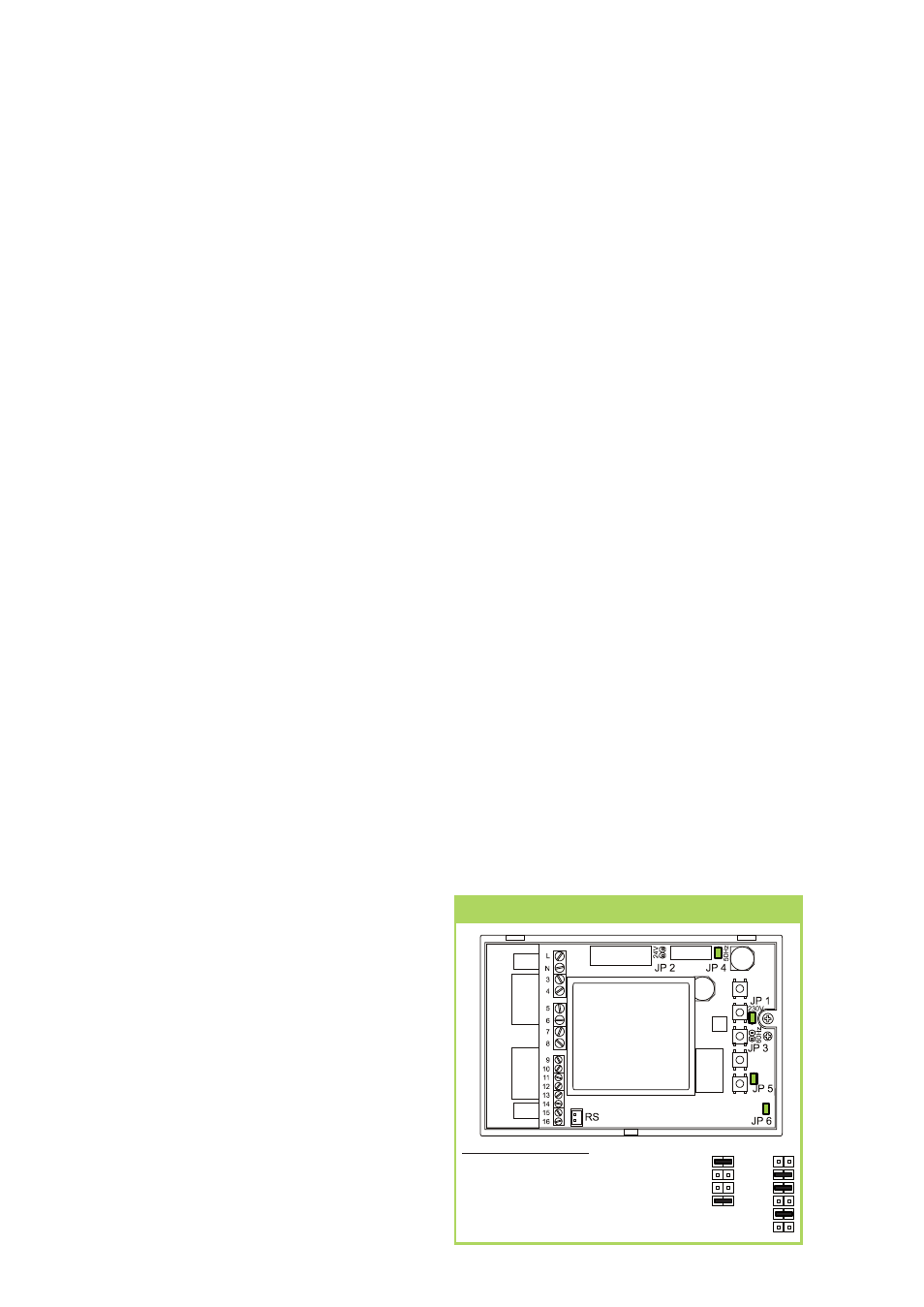

Jumperkonfigurierung
Jumperkonfigurierung
JP1 Spannungsversorgung 230V JP1 JP2
JP2 Spannungsversorgung 24V JP1 JP2
JP3 Frequenz 50Hz JP3 JP4
JP4 Frequenz 60Hz JP3 JP4
JP5 ZugangKonfigurierungsebene aktiv JP5
Zugang Konfigurierungsebene gesperrt JP5
