REMKO RR
Bedienung
Die Bedienung des Reglers erfolgt über
die entsprechenden Schalter und Tempe-
raturregler. Verwenden Sie gegebenen-
falls auch die Bedienungsanleitung des
zu bedienenden Gerätes.

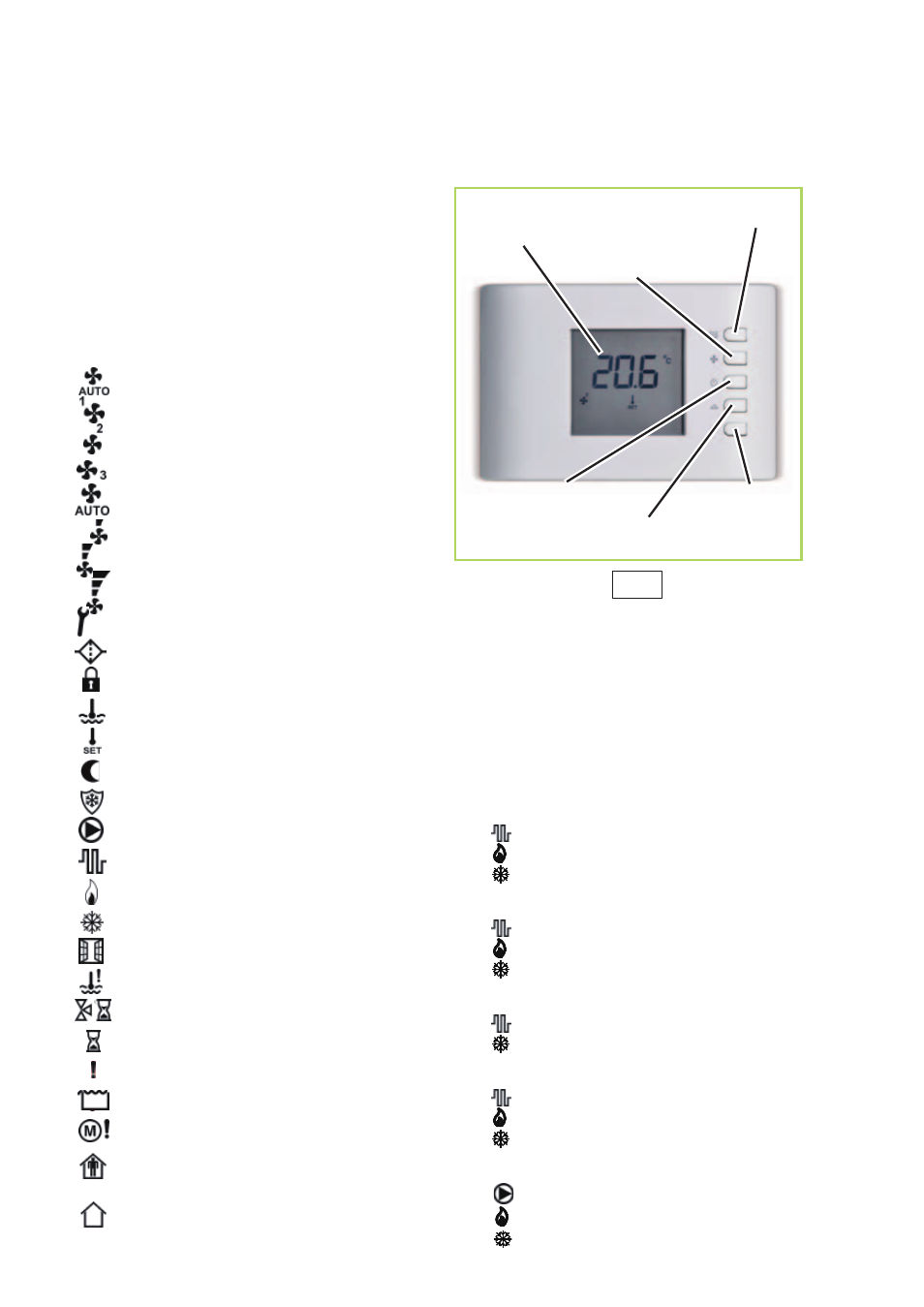

Anzeigedisplay
Der Regler ist mit einem 50x50mm gro-
ßem LCD-Display zur Anzeige von Tem-
peraturen, Ventilatorstufe, Aktivierung
der Kühl- oder Heizventile oder einem
elektrischen Heizelement, ausgestattet.
Je nach verwendetem Anlagensystem
können folgende Symbole eine Aktivie-
rung der Ventilausgänge angezeigen:
Zweileiter-System
immer ausgeschaltet
Heizmodus
, Ventil offen
Kühlmodus
, Ventil offen
Vierleiter-System
immer ausgeschaltet
Heizmodus
, Ventil offen
Kühlmodus
, Ventil offen
System mit Heizelement
aktiviertes Heizelement
Kühlmodus
, Ventil offen
System mit 2. Wärmeerzeuger
2. Wärmeerzeuger aktiv
Heizmodus
, Ventil offen
Kühlmodus
, Ventil offen
Wärmepumpensysteme
Kompressor aktiv
Umkehrventil Heizen
Umkehrventil Kühlen
Zeichenerklärung
23.4
Anzeigedisplay:
Anzeigen der aktuellen
Werte bzw. Einstellungen
Menü-Taste:
Änderung der Sollwerte
ON-OFF-Taste:
Ein- und Ausschalten
▼-Taste:
Erhöhen eines Wertes
▲-Taste:
Reduzieren eines Wertes
Ventilatorwahlschalter:
Stufen 1-2-3-AUTO
Automatikmodus
gewählte Ventilatorstufe 1 (klein)
gewählte Ventilatorstufe 2 (mittel)
gewählte Ventilatorstufe 3 (hoch)
gewählte, automat. Ventilatorstufe
aktive Status Ventilatorstufe 1 (klein)
aktive Status Ventilatorstufe 2 (mittel)
aktive Status Ventilatorstufe 3 (hoch)
Konfigurierungsebene geöffnet
Filterwartung erforderlich
Funktion nicht möglich
Sensor Vorlauftemperatur (SM)
aktueller Sollwert
Econonmy-Funktion aktiv
Frostschutz aktiv
Kompressor aktiv (WP-Modus)
Heizelement/2. Wärmeerzeuger aktiv
Heizmodus aktiv
Kühlmodus aktiv
Freigabekontakt aktiv, Regler gesperrt
Mediumtemperatur zu gering/ zu hoch
Sychronisation Servomotor aktiv
Stand-By aktiv
Konfigurierungsfehler / Störung
Kondensatstörung
Motorstörung aktiv
Präsenzanzeige aktiv / Econonmy-
Funktion verlassen
Präsenzanzeige inaktiv / Econonmy
Funktion akiv
