18
REMKO RR

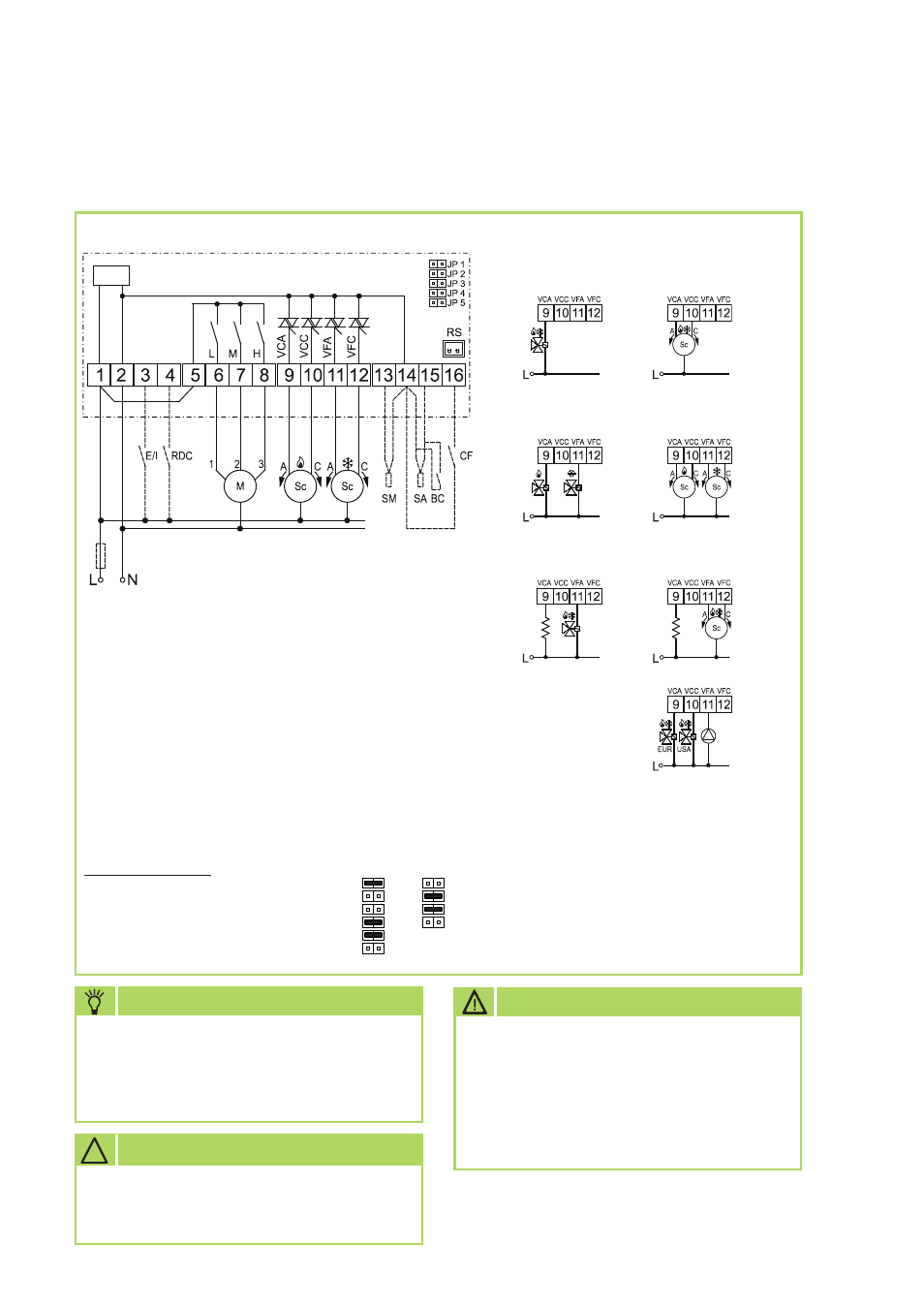

Elektrisches Schaltschema
R R 21.0 Mögliche Ventilanschussvarianten
Legende
BC Bimetallthermostat, optional (alternativ zu SA)
CF Freigabekontakt, optional
E/I Umschaltkontakt Kühlen/Heizen, optional
M Ventilatormotor
RDC Aktivierung Econonmy-Funktion, optional
SA Sensor Raumtemp. (Zubehör 1611380)
Sc Ansteuerung Ventilbaugruppe /Servomotor
(siehe auch Anschlussvarianten)
SM Sensor Vorlauftemp. (Zubehör 1611381)
a) Zweileiter-NO/NC-Ventil
Kühlen oder Heizen
Auf-Zu/stetig
e) Zweileiter-NO/NC-Ventil
Kühlen und Heizen
Auf-Zu/stetig
b) Zweileiter-Servo-Ventil
Kühlen oder Heizen
Rechts-Links
f) Zweileiter-Servoventil
Kühlen und Heizen
Rechts-Links
c) Vierleiter-NO/NC-Ventile
Kühlen und Heizen
Auf-Zu/stetig
g) Wärmepumpen-Anlage
Kühlen und Heizen
Auf-Zu
EUR = Ausgang
USA = negierter
Ausgang
Kühlen
Kühlen Kühlen
Kühlen Heizen
Heizen Heizen
Heizen/Kühlen Heizen/Kühlen
Heizen
d) Vierleiter-Servo-Ventile
Kühlen und Heizen
Rechts-Links
Das Messen einer Spannung an den
Ventilausgängen (Klem me 9 bis 12)
ist nur mit einer angeschlossen Last
(Ventil) möglich (TRIAC Ausgang)!
HINWEIS
Bei einer Missachtung der neben-
stehenden Hinweise kann der
Regler beschädigt werden!
V
entilatorstufe 1
V
entilatorstufe 2
V
entilatorstufe 3
externer Umschaltkontakt E/I Heinzen/Kühlen
externe Aktivierung RDC Economy
Ansteuerung V
entil/Servo
Ansteuerung V
entil/Servo
Ansteuerung V
entil/Servo
Ansteuerung V
entil/Servo
Sensor SM V
orlauftemperatur
Option
Option
Sensor SA Raumtemperatur
Bimetallthermostat BC
Spannungsversor
gung
Fr
eigabekontakt
Präzisions-Raumtemperatur-
Regelung RR 21.0
Jumperkonfigurierung
JP1 Spannungsversorgung 230V JP1 JP2
JP2 Spannungsversorgung 24V JP1 JP2
JP3 Frequenz 50Hz JP3 JP4
JP4 Frequenz 60Hz JP3 JP4
JP5 Zugang Konfigurierungsebene aktiv JP5
Zugang Konfigurierungsebene gesperrt JP5
Bei Verwendung eines Freigabe-
kontaktes CF und Bimetallthermo-
stat BC ist auf bestimmte Sicher-
heitseinschränkungen zu achten.
Beachten Sie hierzu das entspre-
chendes Kapitel.
ACHTUNG
! ACHTUNG
