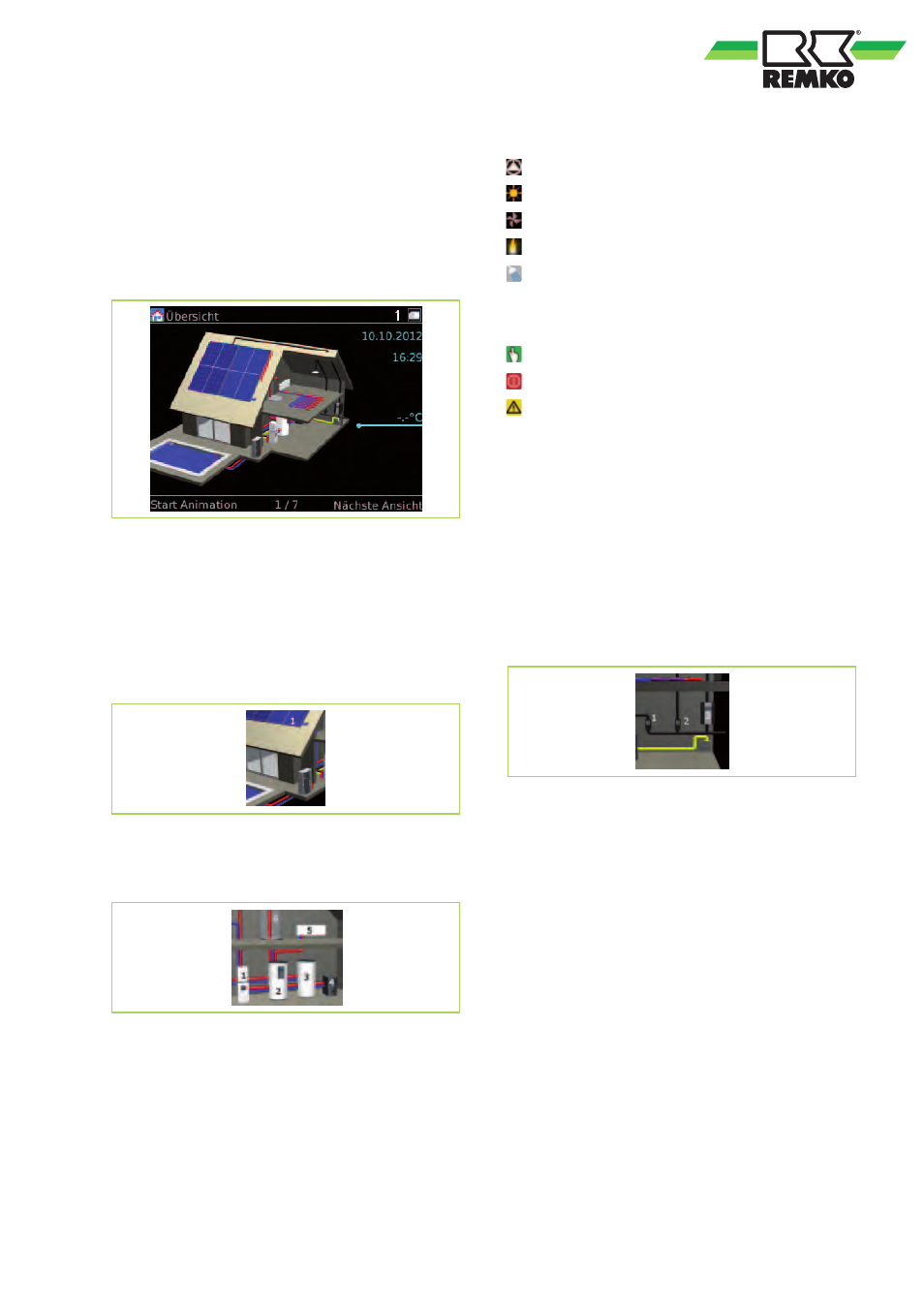

Animation "3-D Haus"
Nach Beenden des Inbetriebnahmeassistenten
des Smart-Control sehen Sie das Startbild mit 3D-
Haus. Durch Drücken der linken Softkey-Taste
starten Sie die Animation. Um wieder zum Startbild
mit 3D-Haus zu gelangen, drücken Sie "Abbruch"
(linke Softkey-Taste).
Abb. 16: 3-D Haus
Zur direkten Anzeige von Temperaturen im System
kann "Nächste Ansicht" (rechte Softkey-Taste)
gedrückt werden.
Dies ist eine Übersicht über die wichtigsten Anla-
gendaten, dargestellt in einem 3-D-Haus.
2
Abb. 17: Erläuterung der Darstellung 1
1: Kollektorfeld
2: Außeneinheit Wärmepumpe
Abb. 18: Erläuterung der Darstellung 2
1: konv. Wärmeerzeuger
2: Solarspeicher (Vorrang)
3: Speicher 2
4: Kessel (Feststoff)
5: Heizkörper
Erläuterung der Betriebszustände:
Kreislauf ist in Betrieb
Warmwasser o. Heizung wird solar erwärmt
Die Wärmepumpe ist in Betrieb
Die Erwärmung erfolgt konventionell
Warmwasserzapfung aktiv
Erläuterung weiterer Icons:
Manueller Betrieb (Sensor / Aktuator)
Fehler liegt vor
Warnung liegt vor
Es werden aktuelle Messwerte wie zum Beispiel
Temperaturen oder Leistungen angezeigt. Die
Linien stellen den Bezug zu den einzelnen Kompo-
nenten her.
Der Ladezustand des Speichers wird in Prozent
angegeben. 100% bedeutet, das Solarvolumen
des Speichers ist voll geladen.
Falls eine Photovoltaikanlage eingebunden ist,
können die folgenden Werte angezeigt werden.
Abb. 19: Erläuterung der Darstellung 3
1: Wärmepumpenstrom
2: Haushaltsstrom
3: PV Strom
Je nach Ausstattungsgrad der Anlage werden ggf.
nicht alle Komponenten im 3-D-Haus angezeigt.
Es kann auch vorkommen, dass Komponenten
gezeigt werden die nicht vorhanden sind. An
diesen Komponenten werden dann jedoch keine
Temperaturen oder Betriebszustände einge-
blendet.
