2 Montage und
Installation
2.1 Raummontage und Installation
des Smart-Control
Montage und Installation
HINWEIS!
Die Installation darf nur durch autorisiertes
Fachpersonal vorgenommen werden.
HINWEIS!
Verwenden Sie das Gerät nur in trockenen
Räumen und schützen Sie es vor elektromag-
netischer Strahlung.
Die Fernbedienung mit Raumfühler darf nur an
einer Innenwand des Referenz-Wohnraumes
installiert werden. Sie darf außerdem nicht in der
Nähe von Heizkörpern oder anderen wärmeabgeb-
enden Geräten installiert werden. Sollte der Raum-
fühlereinfluss am Wärmepumpen Manager ausge-
schaltet werden, kann sie in jedem x-beliebigen
Raum installiert werden.
Zur Wandmontage der Smart-Control Fernbedie-
nung gehen Sie folgendermaßen vor:
1. Ziehen Sie die Kappe vom Sockel an der
Unterseite ab.
2. Befestigen Sie den Wandhalter (Sockel) mit
Schrauben und Dübeln direkt an der Wand.
Die Lochabstände für die Wandbohrungen
entnehmen Sie bitte aus der nachstehenden
Zeichnung. Ein Durchbruch für Kabeldurch-
führung ist vorhanden.
3. Schließen Sie die Busverbindung (maximal
50 m) mit abgeschirmten Kabel (4 x 0,5mm²)
an die Lüsterklemme des I/0-Moduls im
Innenmodul der Wärmepumpe an.
4. Verbinden Sie die Steckverbindungen mit
den Steckplätzen im Smart-Control.
+12V / B / A / GND
HINWEIS!
Der ohmsche Widerstand der Anschlussleitung
beeinflusst die Sollwertverstellung und den
Raumtemperatur-Messwert!
5. Setzen Sie das Oberteil des Smart-Controls
auf die obere Seite des Sockels auf und drü-
cken Sie das Oberteil mit leichtem Schieben
nach unten auf den Sockel bis das Oberteil
einrastet.
1
92
50.75
60
Ø 57
7
122.5
73
10.85
2

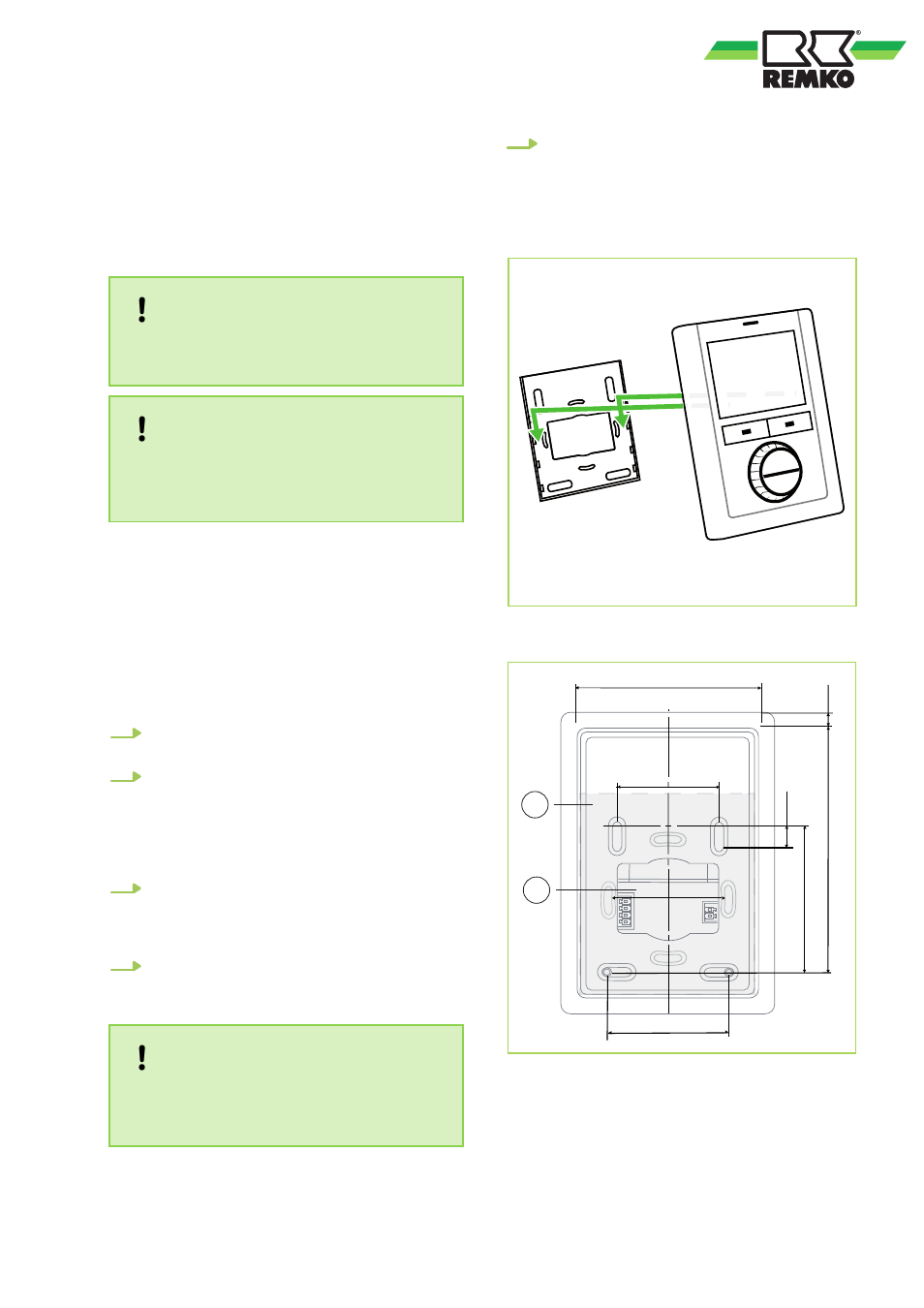

Abb. 1: Aufbau und Maße der Rückklappe des
Wandhalters
1: Wandhalter / Rückklappe
2: Kabeldurchführung bei Wandmontage
