Satel INT-ADR - Handbuch

INT-ADR
ERWEITERUNGSMODUL FÜR ADRESSIERBARE LINIEN
int-adr_de 05/14
Das INT-ADR Erweiterungsmodul ermöglicht die Systemerweiterung um max. 48
adressierbare Meldelinien. Es unterstützt die Melder mit integriertem adressierbarem Modul
CA-64 ADR-MOD. Das Modul ist mit den Alarmzentralen INTEGRA, INTEGRA Plus, VERSA
und CA-64 kompatibel.
Beim Anschluss des Moduls an die CA-64 Alarmzentrale schließen Sie keine
anderen Module zur Erweiterung des Systems an die Zentrale.
1. Eigenschaften
• Bis zu 48 adressierbare Meldelinien.
• Unterstützung von NO- und NC-Melder mit installiertem Modul CA-64 ADR-MOD.
• Zusätzlicher Sabotageeingang Typ NC.
• Möglichkeit der Integration mit dem speziellen Netzteil (Betrieb als Erweiterungsmodul mit
Netzteil).
• Möglicher Anschluss an den RS485-Bus (Aktualisierung der Firmware über den Bus).
2. Elektronikplatine

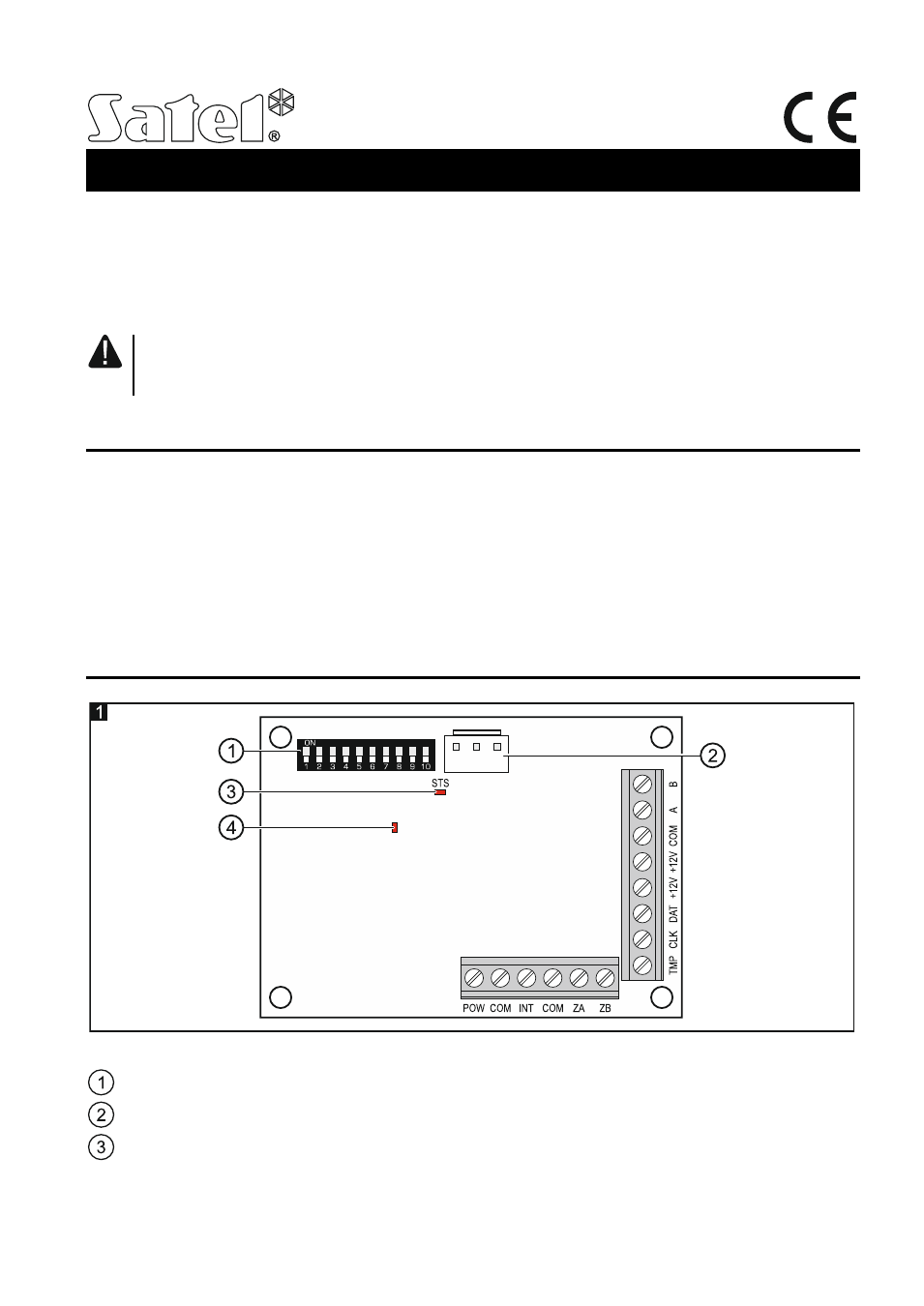

Erläuterung zur Abbildung 1:
Gruppe der DIP-Schalter (siehe: DIP-S CHALTER ).
Anschluss des Netzteiles (z.B. APS-412).
STS-Diode zur Zustandsanzeige des angeschlossenen Netzteiles:
leuchtet – das Netzteil funktioniert richtig,
blinkt – das Netzteil meldet eine Störung.
