MST-1
MFV STEUERUNGSMODUL
®
Programmversion 1.1
mst1_de 03/03
Das Modul MST-1 ist eine elektronische Einrichtung zur Fernsteuerung der Alarmzentrale mit
Hilfe eines Telefonapparats, welcher im Tonwahlverfahren MFV arbeitet. Das Modul
ermöglicht den Zustand des Alarmsystems und der überwachten Eingänge der Zentrale zu
prüfen sowie einige Betreiberfunktionen auszuführen. Diese Einrichtung arbeitet mit den
Alarmzentralen: CA-6 plus (Programmversion 3.04, 4.00 oder spätere) und CA-10 plus
(Programmversion ab 4.2) zusammen.
ANSCHLUSS

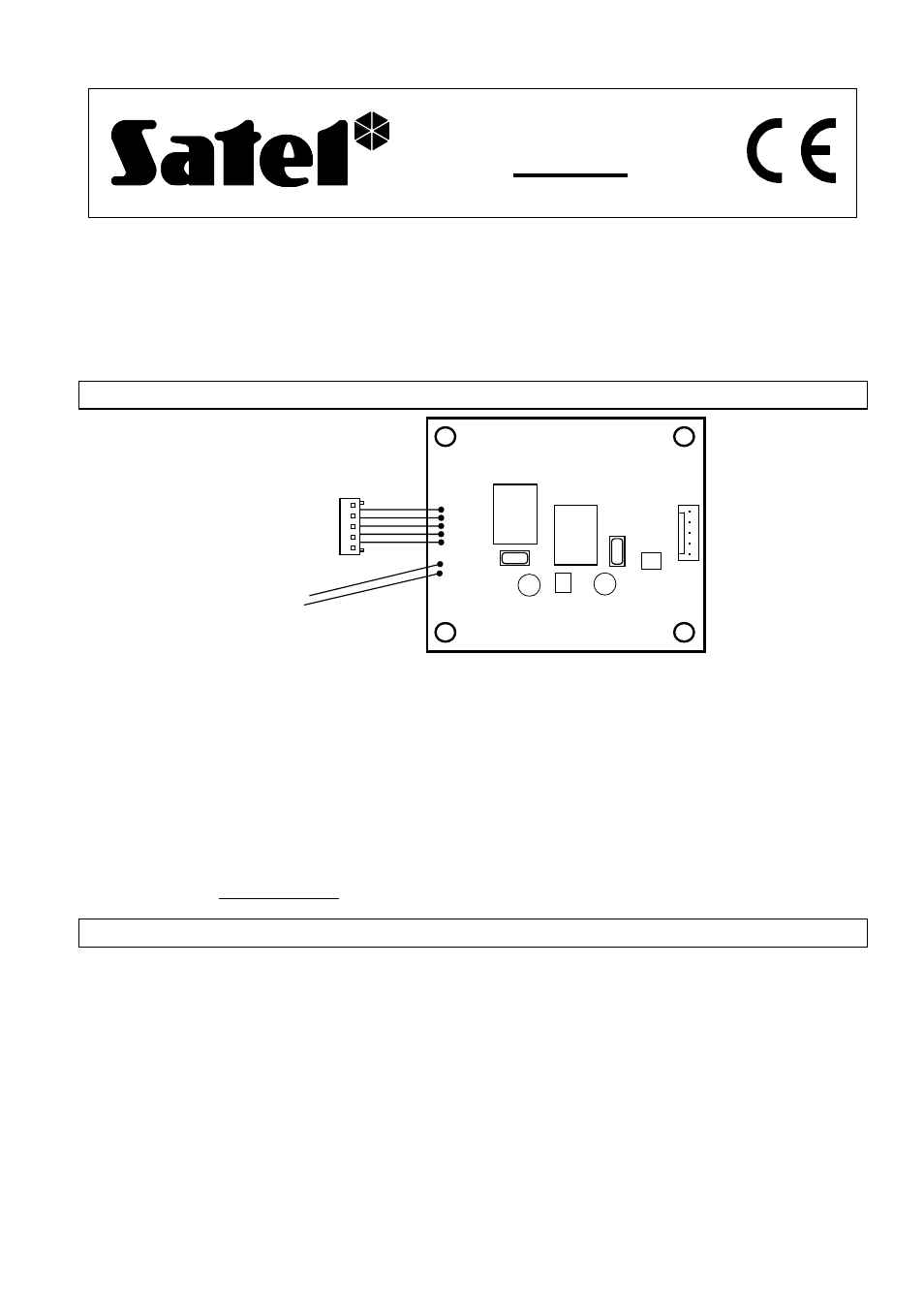

Abbildung: Ansicht der Modulplatine
Das Modul kann im Gehäuse der Alarmzentrale installiert werden.
Der Stecker mit Kabel ist mit dem Steckplatz des Sprachausgabemoduls an der
Alarmzentrale zu verbinden. War hier bereits ein Sprachausgabemodul angeschlossen, muss
dessen Stecker herausgenommen und mit einem identischen Port an der Modulplatine
verbunden werden.
Zwei Leitungen DATA und CLK (ohne Stecker) dienen zum Anschluss des Moduls an den
Bus der Bedienteile. Die Bezeichnungen der Leitungen entsprechen den der Klemmen an
der Hauptplatine der Zentrale. In der Zentrale CA-10 plus den Leiter CLK an die Klemme
CLK1, die dem ersten Bereich entspricht, anschließen.
INBETRIEBNAHME
Für die Zusammenarbeit mit der Zentrale müssen zwei Optionen mit entsprechenden
Servicefunktionen eingestellt werden:
1. FS 5 Option 3 in der ersten Gruppe der Optionen – „Fernabfrage”.
2. In CA-6 plus:
FS 131 Option 4 - „Bedienung des Steuerungsmoduls DTMF möglich”.
In CA-10 plus: FS 131 Option 2 - „Bedienung des Steuerungsmoduls DTMF möglich”.
Die Art und Weise der Anrufannahme wird wie bei den anderen Funktionen der
Übertragungseinrichtung (Dialer) festgelegt (einzelner oder doppelter Anruf; Anzahl der
Klingeltöne).
DATA
CLK
(Ansicht des
Steckers)
ZUM BUS DER BEDIENTEILE
STECKPLATZ DES SPRACH-
AUSGABEMODULS SM-2
STECKER FÜR DEN
STECKPLATZ
DES SPRACHAUSGABEMODULS
SM-2 AN DER PLATINE DER
ALARMZENTRALE
