Satel CA-64 PP - Handbuch

®
ERWEITERUNGSMODUL DER EIN- UND
AUSGÄNGE MIT NETZTEIL
CA-64 PP
UNTERZENTRALE
ca64pp_de 04/07
Das Erweiterungsmodul CA-64 PP (auch als Unterzentrale bezeichnet) ist für die
Zusammenarbeit mit den Alarmzentralen INTEGRA und CA-64 bestimmt.
Es ermöglicht einen Ausbau des Alarmsystems um acht Eingänge und acht Ausgänge
(4 Relaisausgänge und 4 OC-Ausgänge). Die Eigenschaften der Eingänge und die
Funktionseigenschaften der Ausgänge sind identisch wie die Eigenschaften der Ein-
bzw. Ausgänge der Hauptplatine der Zentrale.
An die Eingänge des Moduls können Melder vom Typ NO und NC angeschlossen
werden. Die Eingänge können in der Konfiguration EOL (mit Widerstand 2,2 k
Ω
geschlossen) und 2EOL (mit zwei Widerständen 1,1 k
Ω
geschlossen) arbeiten. Jeder
Eingang kann individuell parametriert werden und für jeden von ihnen kann eine von
vielen Reaktionsarten für den Fall einer Verletzung gewählt werden. Jeder Ausgang
kann individuell parametriert werden und für den selbigen stehen auch mehrere
Signalisierungstypen zur Auswahl.
Das Modul hat ein eingebautes Schaltnetzgerät mit einer Leistung von 2,2 A sowie ein
Auflade- und Kontrollsystem des Akkus, mit Abschaltung des entladenen Akkus.
BESCHREIBUNG DES MODULS

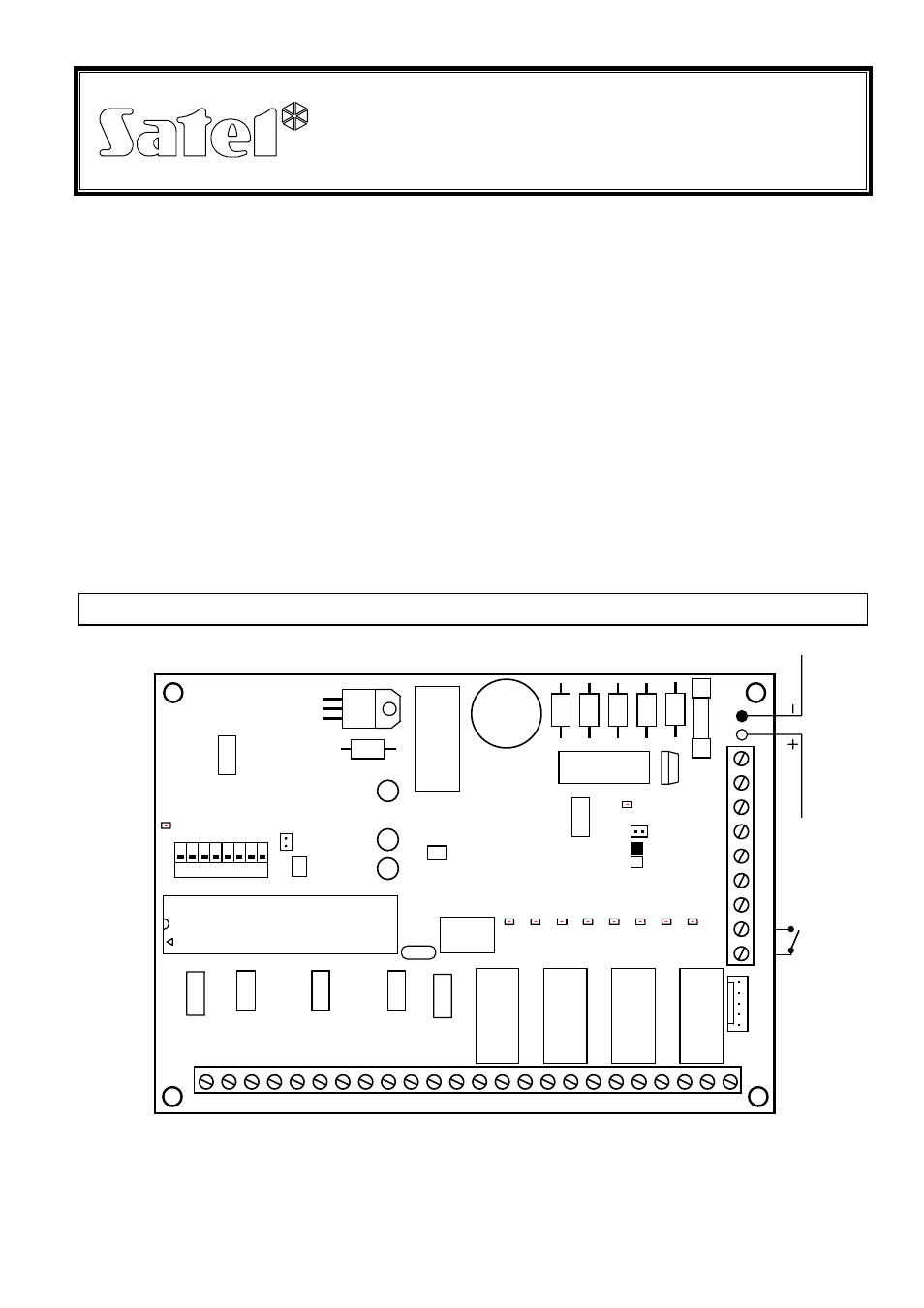

KLEMMEN:
Z1 bis Z8
-
Eingangslinie
CLK, DAT -
Modulbus
C1 bis C4 -
Gemeinsame Relaisklemme
+12V -
Ausgang des Netzteils
OUT1 OUT2 OUT3 OUT4 OUT5 OUT6 OUT7 OUT8
TM
P CO
M C
LK
DA
T+
12
V+
12V
CO
M A
C
AC
Z1 COM Z2 Z3 COM Z4 Z5 COM Z6 Z7 COM Z8 C1 NO1 NC1 C2 NO2 NC2 C3 NO3 NC3 C4 NO4 NC4
SABO
TA
GE
KO
NT
AK
d.
GE
HÄ
US
ES
d.
ER
W.
MO
DU
LS
D9
D10
T3.
15
A
5W0.1ΩJ
350mA
700mA
J28
(R
O
T)
(S
C
H
W
AR
Z)
A
Kk
U
M
U
LA
TO
R
1 2 3 4 5 6 7 8
RESET
ON
CA-64 PP
