AUSGANGSERWEITERUNGSMODUL
CA-64 O-OC
CA-64 O-R
CA-64 O-ROC
ca64o_de 03/09
Das Ausgangserweiterungsmodul CA-64 O ist für Einbruch- und Überfallalarmsysteme
bestimmt. Das Modul arbeitet mit den von SATEL hergestellten Alarmzentralen CA-64,
INTEGRA und VERSA. Es ermöglicht die Erweiterung des Systems um 8 programmierbare
Ausgänge. Es wird in drei Ausführungen hergestellt:
− CA-64 O-OC – 8 Ausgänge vom Typ OC;
− CA-64 O-R – 8 Relaisausgänge;
− CA-64 O-ROC – 4 Ausgänge vom Typ OC und 4 Relaisausgänge.
1. Beschreibung der Elektronikplatine
C1 NO1 NC1 C2 NO2 NC2 C3 NO3 NC3 C4 NO4 NC4 C5 NO5 NC5 C6 NO6 NC6 C7 NO7 NC7 C8 NO8 NC8
CLK
AUX
AUX
COM
TMP
COM
DTA
+12V
+12V
A D R E S
1 2 3 4 5

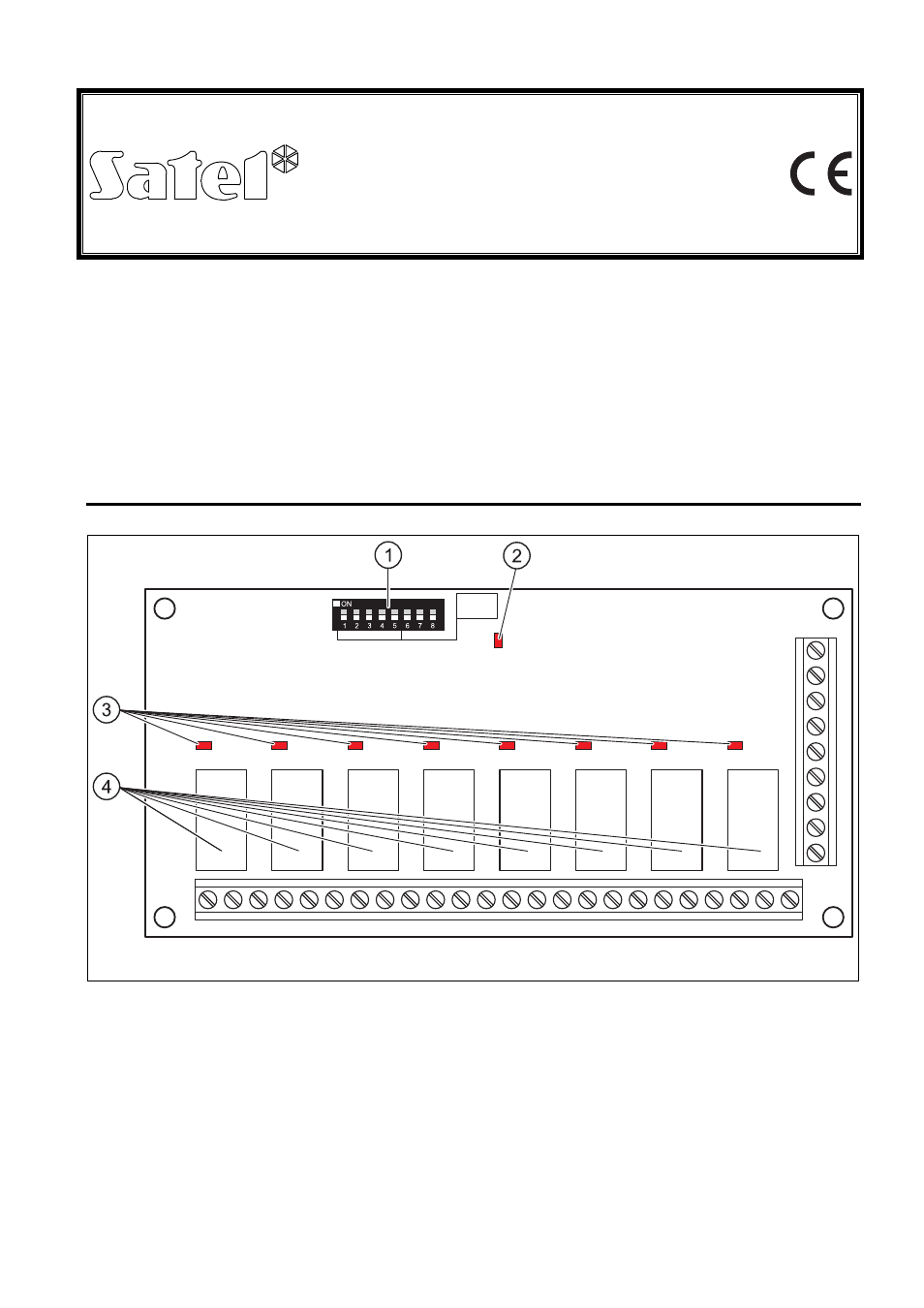

Abb. 1. Elektronikplatine des Erweiterungsmoduls CA-64 O-R.
Erläuterung zur Abbildung 1:
1 - Gruppe von Schaltern DIP-switch zur Festlegung der individuellen Moduladresse
(siehe: Kapitel S CHALTER DIP- SWITCH ).
2 - LED zur Signalisierung der Kommunikation mit der Zentrale:
− LED blinkt – Kommunikation mit der Zentrale;
− LED leuchtet – keine Kommunikation mit der Zentrale.
3 - LEDs zur Anzeige des Ausgangsstatus:
− OC-Ausgang: LED leuchtet – Ausgang zur Masse kurzgeschlossen;
− OC-Ausgang: LED erloschen – Ausgang von der Masse getrennt;
