Satel CZ-DALLAS - Handbuch

DALLAS-Chip-Leser
CZ-DALLAS
cz-dallas_de 01/14
Der DALLAS-Chip-Leser ist für die Funktionen
der Zutrittskontrolle ausgelegt. Er dient zum Auslesen
des individuellen Chip-Codes. Er arbeitet mit dem
CA-64 DR Erweiterungsmodul für DALLAS-Chip-Leser,
mit dem universellen Erweiterungsmodul INT-R für
Karten- und Chip-Leser (in der Zentrale als CA-64 DR
identifiziert)
sowie mit den Zutrittskontrollern
ACCO-KPWG-PS und ACCO-KPWG zusammen.
Der Leser hat eine eingebaute zweifarbige – rot und grün
leuchtende – Diode (LED), die zur Kommunikation
zwischen der Zentrale / dem ACCO Zutrittskontroller und
dem Benutzer dient.

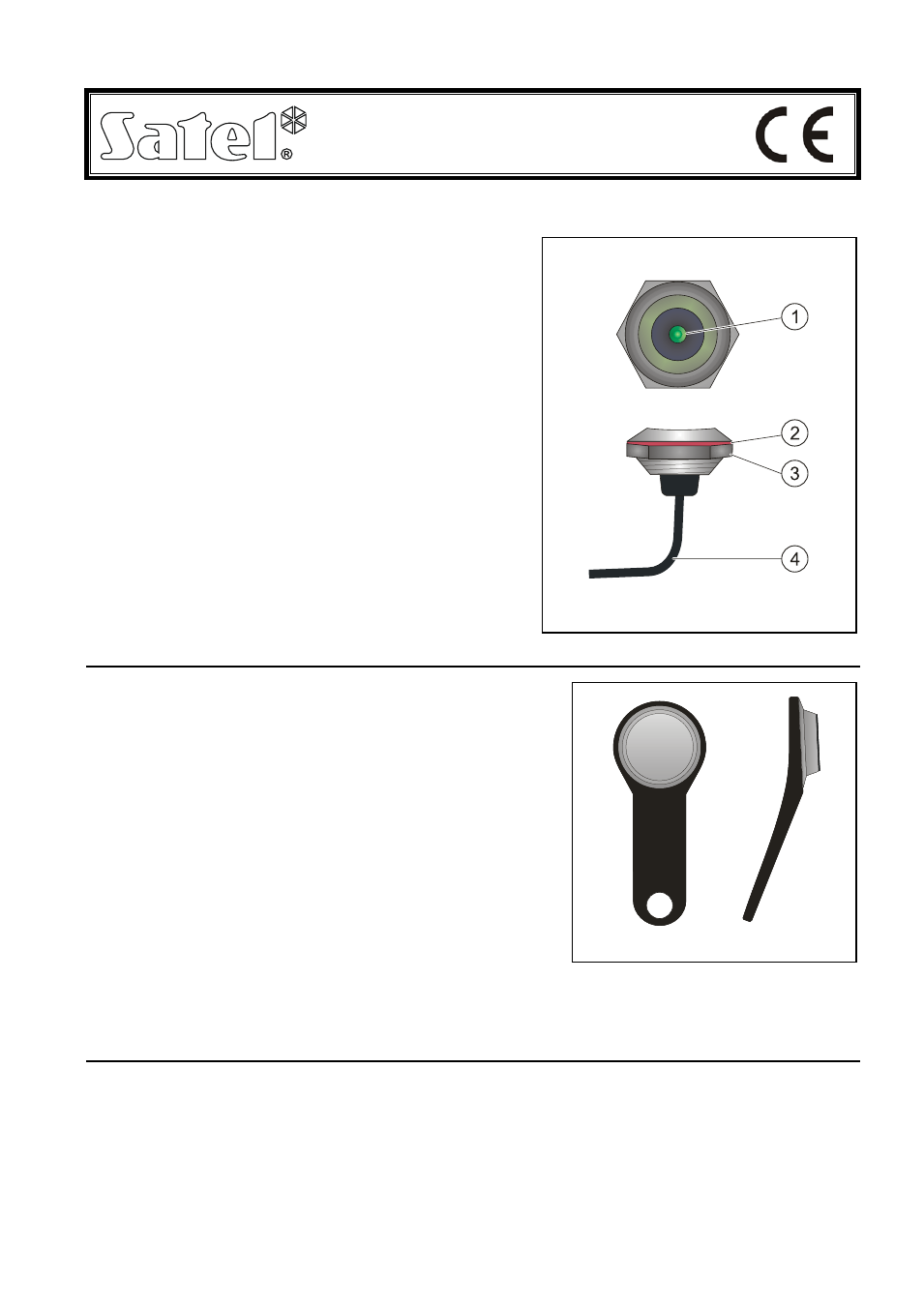

Erläuterung zur Abbildung. 1:
1 – LED-Diode
2 – Kunststoff-Unterlage
3 – Schraubenmutter
4 – elektrische Leitung.
1. Funktionsweise
Um Zutritt zu gewinnen, legen Sie den Chip in die Vertiefung
des Lesers, so dass der Eingangsstromkreis geschlossen
wird. Sie können den Chip an den Leser legen oder ca. 3
Sekunden nah halten. Die Reaktion auf Legen oder Halten
des Chips hängt von den Einstellungen
des Erweiterungsmoduls / des ACCO Zutrittskontrollers ab.
Je nach Einrichtung, an die der Leser angeschlossen ist,
können die Daten (ausgelesener Chip-Code) wie folgt
übersendet werden:
• über das Erweiterungsmodul an die Zentrale, die darauf
entsprechend reagiert, je nach programmierter Funktion
und Berechtigungen des Betreibers, der den Chip benutzt
hat; z.B. das Riegelschaltschloss wird freigegeben;
• direkt über den Leser an den ACCO Zutrittskontroller,
der nach der Identifizierung des Benutzers aufgrund
des Chips die für ihn zugänglichen Funktionen ausführt.
2. Montage
Der CZ-DALLAS Leser ist für die Montage an Wänden mit einer Stärke bis zu 3 mm ausgelegt.
Er kann auch draußen direkt an der Wand oder am Türrahmen montiert werden. Vor der Montage
muss in der Wand eine Bohrung von 20 mm Durchmesser ausgeführt werden. Der Leser wird in
die Öffnung eingeschoben und von der Innenseite mit der Befestigungsmutter fixiert. Bei größeren
Wandstärken kann der Leser mit einem geeigneten Montageleim befestigt werden.
Abb. 2. DALLAS-Chip.
Abb. 1. DALLAS-Chip-Leser.
