SMA STP 15000TL - Handbuch (Seite 21)

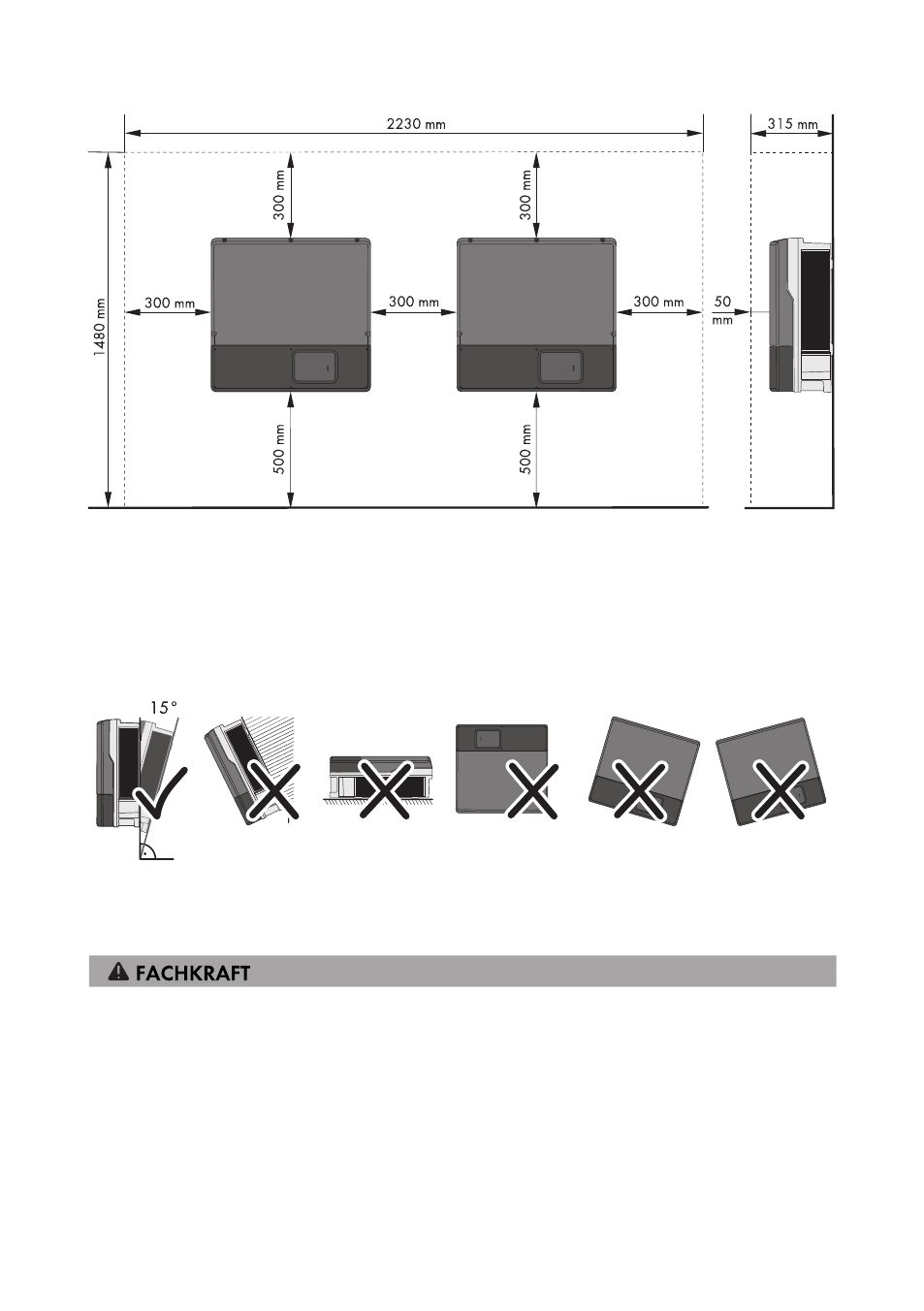

Abbildung 3: Empfohlene Abstände
Zulässige und unzulässige Montagepositionen:
☐ Der Wechselrichter muss in einer zulässigen Position montiert werden. Dadurch kann keine
Feuchtigkeit in den Wechselrichter eindringen.
☐ Der Wechselrichter sollte so montiert werden, dass Sie Display-Meldungen und LED-Signale
problemlos ablesen können.
Abbildung 4: Zulässige und unzulässige Montagepositionen
5.2 Wechselrichter montieren
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ 3 Schrauben, die sich für den Untergrund eignen (Größe: maximal M10)
☐ 3 Unterlegscheiben, die sich für die Schrauben eignen (Durchmesser: maximal 30 mm)
☐ Gegebenenfalls 3 Dübel, die sich für den Untergrund und die Schrauben eignen
☐ Für den Transport des Wechselrichters mit einem Kran: 2 Augenschrauben, die sich für das
Gewicht des Wechselrichters eignen (Größe: M10)
☐ Zum Sichern des Wechselrichters gegen Diebstahl: 1 Vorhängeschloss, das sich für den
Gebrauch im Freien eignet
5 Montage SMA Solar Technology AG
Betriebsanleitung 21 STP15-17TL-10-BE-de-10
