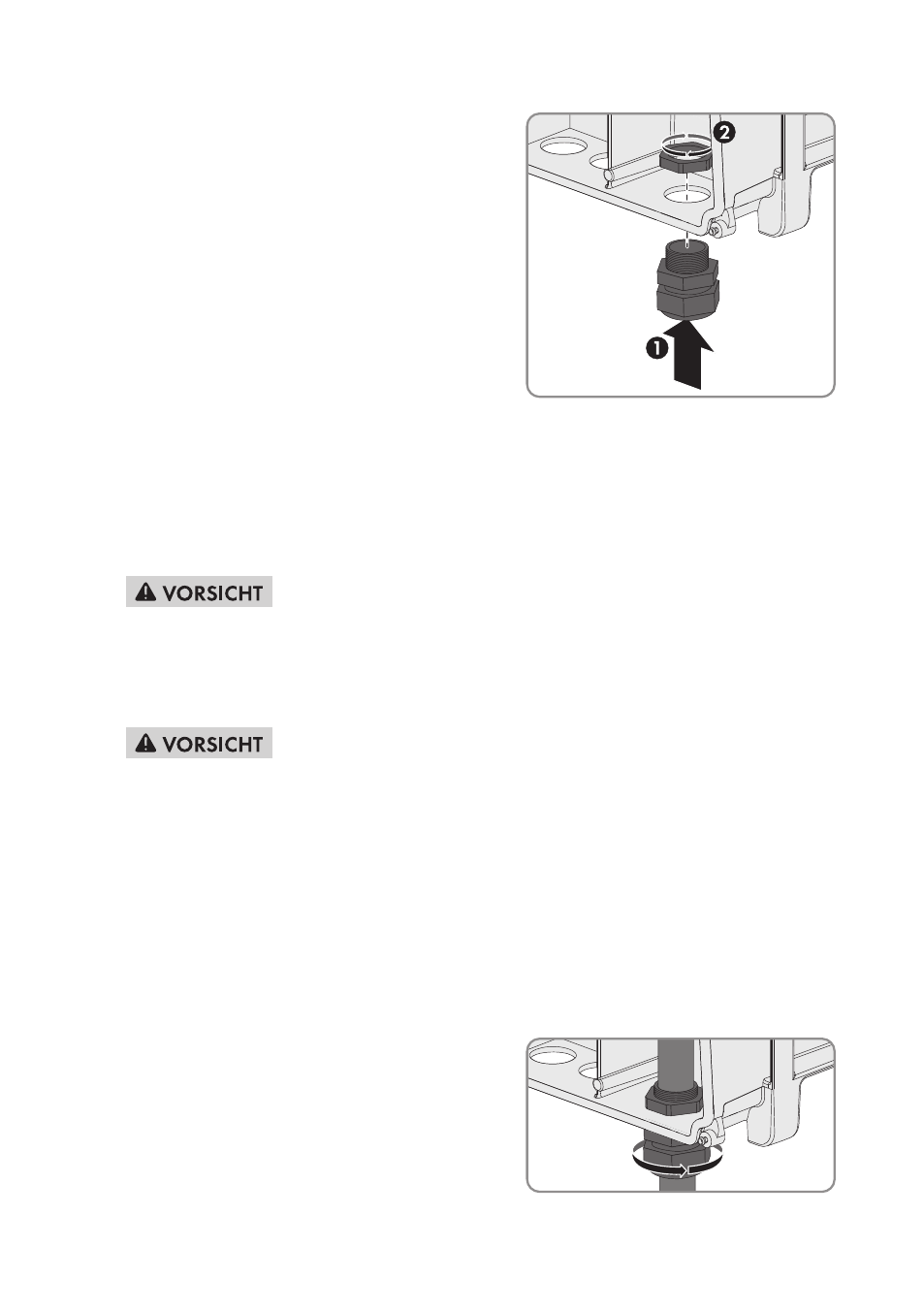

4. Kabelverschraubung von außen in die
Gehäuseöffnung setzen und von innen mit der
Gegenmutter festschrauben.
5. Das AC-Kabel durch die Kabelverschraubung in den Wechselrichter führen. Dazu wenn nötig
die Überwurfmutter der Kabelverschraubung etwas lösen.
6. Das AC-Kabel abmanteln.
7. L1, L2, L3 und N jeweils 5 mm kürzen.
8. L1, L2, L3, N und PE jeweils 12 mm abisolieren.
9. Die Sicherungshebel der AC-Klemmleiste bis zum Anschlag nach oben drücken.
10.
Brandgefahr beim Anschluss von 2 Leitern an eine Anschlussklemme
Beim Anschluss von 2 Leitern an eine Anschlussklemme kann durch einen schlechten
elektrischen Kontakt ein Brand entstehen.
• Maximal 1 Leiter pro Anschlussklemme anschließen.
11.
Quetschgefahr durch Zuschnappen der Sicherungshebel
Die Sicherungshebel schnappen beim Schließen sehr schnell und kräftig zu.
• Die Sicherungshebel der Klemmleiste für das AC-Kabel nur mit dem Daumen
herunterdrücken.
• Nicht die ganze Klemmleiste für das AC-Kabel umgreifen.
• Nicht die Finger unter den Sicherungshebel führen.
12. PE, N, L1, L2 und L3 entsprechend der Beschriftung an die Klemmleiste für das AC-Kabel
anschließen und die Sicherungshebel nach unten drücken. Dabei ist die Richtung des
Drehfelds von L1, L2 und L3 nicht relevant.
13. Sicherstellen, dass alle Leiter fest sitzen.
14. Überwurfmutter der Kabelverschraubung
festdrehen.
6 Elektrischer Anschluss SMA Solar Technology AG
Betriebsanleitung 31 STP15-17TL-10-BE-de-10
