6.3.3 Zusätzliche Erdung anschließen
Wenn vor Ort eine zusätzliche Erdung oder ein Potenzialausgleich gefordert ist, können Sie eine
zusätzliche Erdung am Wechselrichter anschließen. Dadurch wird ein Berührungsstrom bei
Versagen des Schutzleiters an der Klemmleiste für das AC-Kabel vermieden. Der benötigte
Klemmbügel, die Schraube und die Sperrkantscheibe befinden sich im Lieferumfang des
Wechselrichters.
Kabelanforderung:
☐ Querschnitt des Erdungskabels: maximal 16 mm²
Vorgehen:
1. Das Erdungskabel abisolieren.

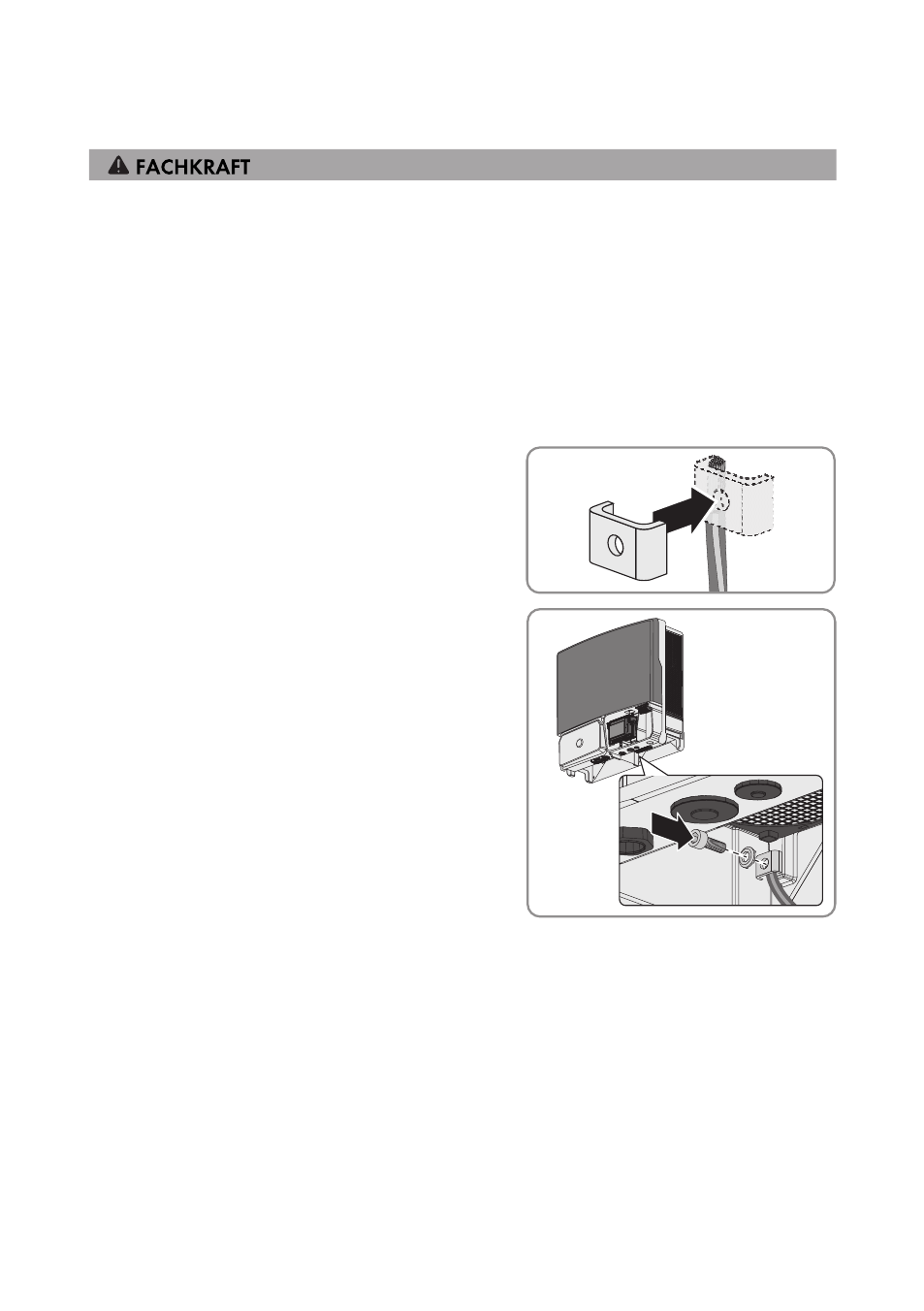

2. Den Klemmbügel über das Erdungskabel führen.
Dabei das Erdungskabel links anordnen.
3. Den Klemmbügel mit der Zylinderschraube
M6x16 und der Sperrkantscheibe M6
festdrehen (Drehmoment: 6 Nm). Dabei müssen
die Zähne der Sperrkantscheibe zum
Klemmbügel zeigen.
6.4 DC-Anschluss
6.4.1 Voraussetzungen für den DC-Anschluss
Anforderungen an die PV-Module pro Eingang:
☐ Alle PV-Module müssen vom gleichen Typ sein.
☐ Alle PV-Module müssen identisch ausgerichtet und geneigt sein.
☐ Am statistisch kältesten Tag darf die Leerlaufspannung des PV-Generators niemals die
maximale Eingangsspannung des Wechselrichters überschreiten.
