6.2.2 Innenansicht

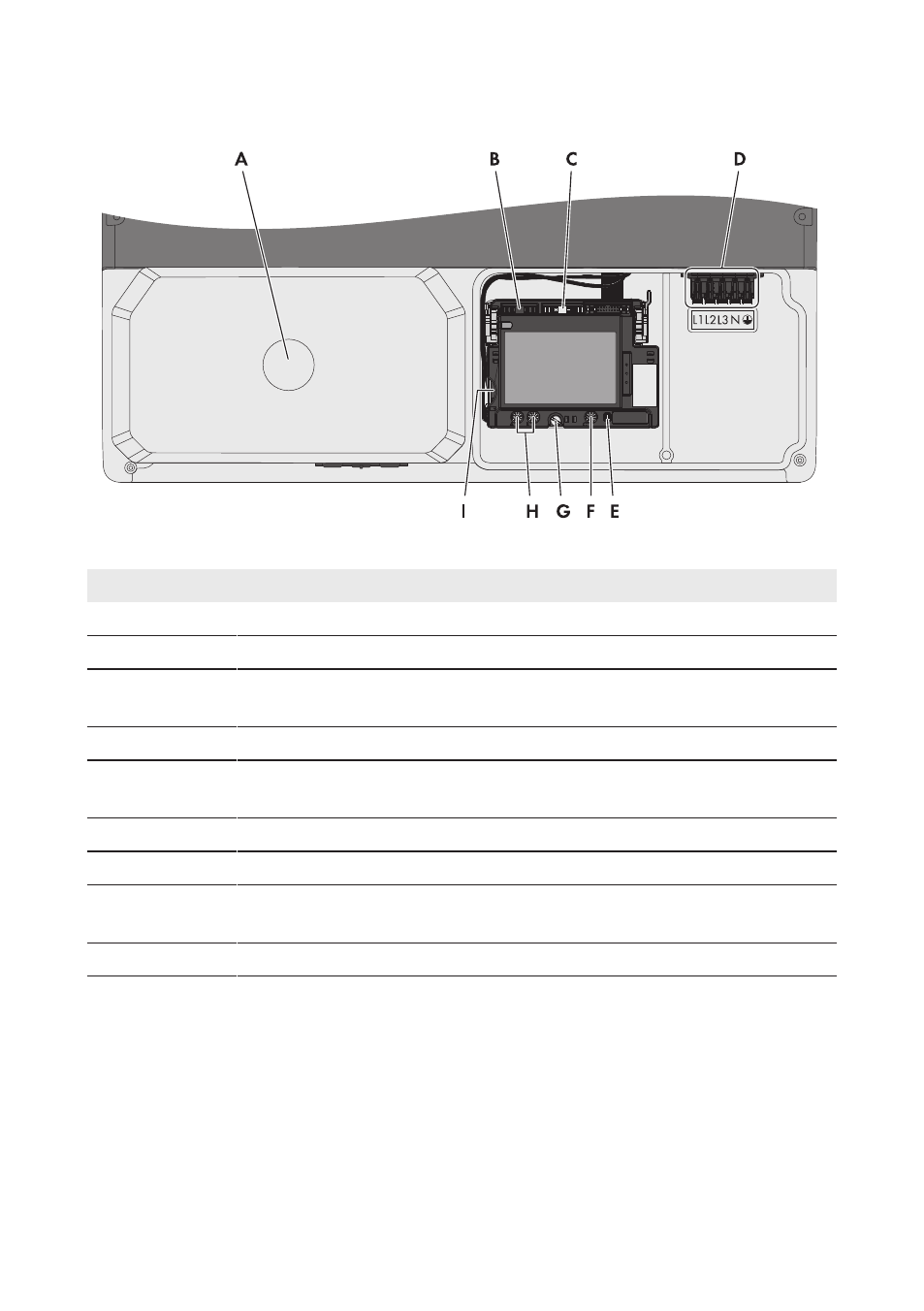

Abbildung 6: Anschlussbereiche im Inneren des Wechselrichters
Position Bezeichnung
A DC-Schutzabdeckung
B Buchse für den Anschluss des Multifunktionsrelais
C Buchse für den Anschluss der Kommunikationsschnittstelle für RS485 oder
Speedwire/Webconnect
D Klemmleiste für den Anschluss des AC-Kabels
E Jumper-Steckplatz für das vorübergehende Umstellen der Display-Sprache auf
Englisch (für Service-Zwecke)
F Drehschalter C zum Einstellen der NetID
G Schraube zum Lösen und Hochklappen des Displays
H Drehschalter A und B zum Einstellen des Länderdatensatzes und der Display-
Sprache
I Steckplatz für SD-Karte
6.3 AC-Anschluss
6.3.1 Voraussetzungen für den AC-Anschluss
Kabelanforderungen:
☐ Außendurchmesser: 14 mm … 25 mm
☐ Leiterquerschnitt: 1,5 mm² … 16 mm²
☐ Maximaler Leiterquerschnitt mit Aderendhülse: 10 mm²
