6.2 Übersicht des Anschlussbereichs
6.2.1 Unteransicht

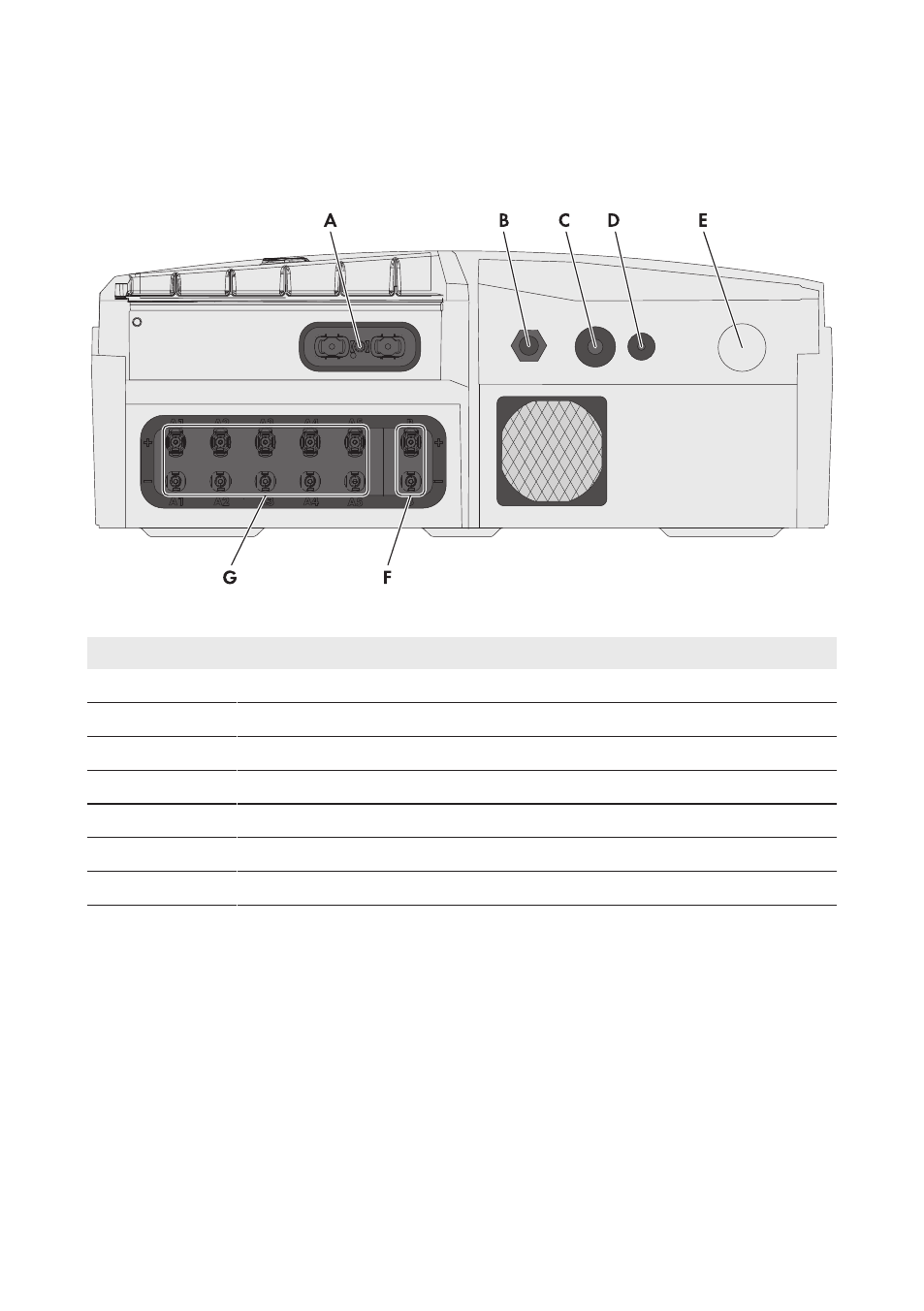

Abbildung 5: Anschlussbereiche und Gehäuseöffnungen an der Unterseite des Wechselrichters
Position Bezeichnung
A Buchse für den ESS
B Kabelverschraubung M20x1,5 für das Anschlusskabel des Multifunktionsrelais
C Gehäuseöffnung mit Blindstopfen für die Datenkabel oder Netzwerkkabel
D Gehäuseöffnung mit Blindstopfen für die Datenkabel oder Netzwerkkabel
E Gehäuseöffnung für das AC-Kabel
F Positive und negative DC-Steckverbinder, Eingang B
G Positive und negative DC-Steckverbinder, Eingang A
