5 Anschluss
SMA Solar Technology AG
18
SPW-WebconPB-IA-de-11
Installationsanleitung
Vorgehen:
2. Den Wechselrichter öffnen (siehe Installationsanleitung des Wechselrichters).
3. An der Unterseite des Wechselrichter-Gehäuses einen Blindstopfen von innen herausdrücken.

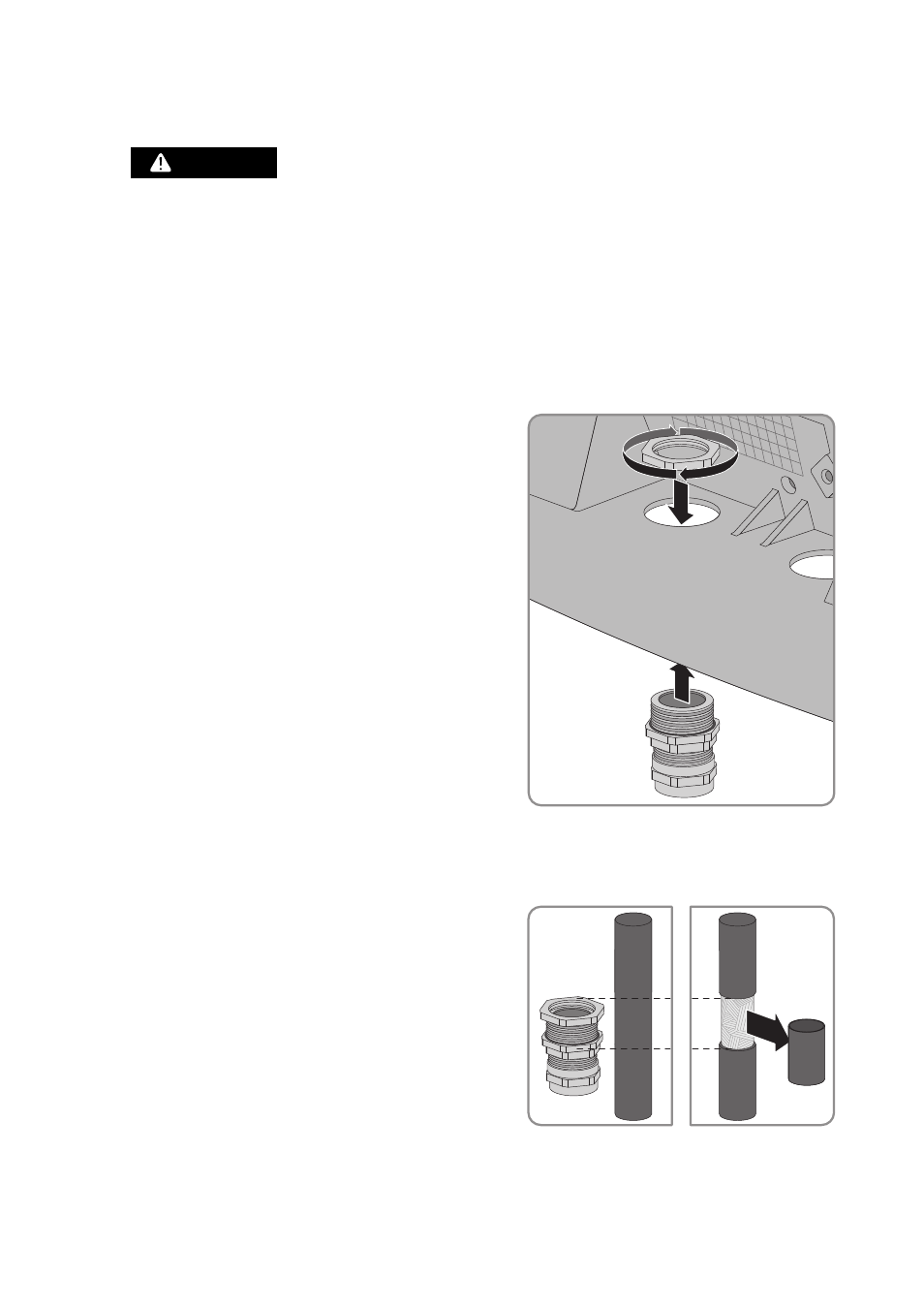

4. Kabelverschraubung mit der Gegenmutter an der
Öffnung im Gehäuse anbringen. Dabei darauf
achten, dass die geriffelte Seite der Gegenmutter
zum Wechselrichter-Gehäuse zeigt.
5. Mit dem Kabel die Strecke vom Kommunikationsanschluss bis zur Gegenmutter der
Kabelverschraubung messen und die Stelle am Kabel markieren. Dabei den erlaubten
Kabelweg beachten (siehe Kapitel 5.1).
6. Unterhalb der markierten Stelle 20 mm des
Kabelmantels entfernen. Dadurch wird der
Schirmklammer in der Kabelverschraubung Kontakt
zum Kabelschirm ermöglicht.
7. Überwurfmutter der Kabelverschraubung lösen, nicht entfernen.
1.
(&'")3
Lebensgefahr durch Stromschlag beim Öffnen des Wechselrichters
An den spannungsführenden Teilen des Wechselrichters liegen lebensgefährliche Spannungen
an.
• Den Wechselrichter AC- und DC-seitig spannungsfrei schalten (siehe
Installationsanleitung des Wechselrichters). Dabei Wartezeit zum Entladen der
Kondensatoren einhalten.
