17. Am anderen Kabelende einen RJ45-Steckverbinder anbringen (siehe Anleitung des Herstellers).
Dabei die Pin-Belegung des verwendeten Netzwerkkabels beachten:
18. Das andere Kabelende entsprechend der gewünschten Netzwerktopologie mit einem Router,
Switch oder Cluster Controller verbinden (siehe Anleitung des jeweiligen Geräts). Dabei muss
ein Router mit Internetverbindung mit der Anlage verbunden sein.

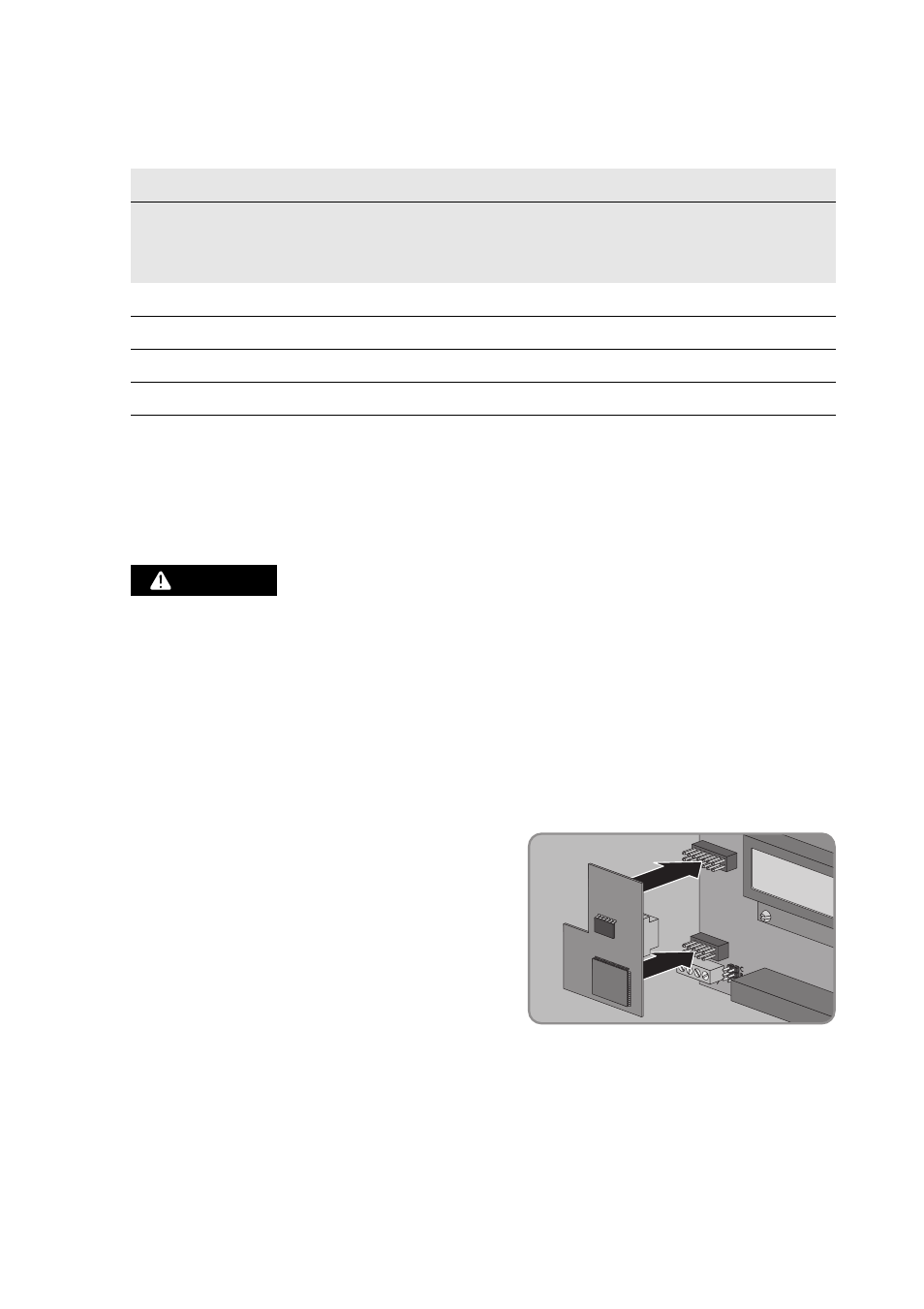

5.4 Piggy-Back einbauen
2. Das Piggy-Back mit den Buchsenleisten auf den
Steckplatz im Wechselrichter stecken (Position des
Steckplatzes siehe Kapitel 5.1).
3. Einen der Aufkleber mit Daten zur Registrierung im Sunny Portal (PIC und RID) außen auf den
Wechselrichter in die Nähe des Typenschilds kleben.
4. Den Wechselrichter schließen (siehe Installationsanleitung des Wechselrichters).
Netzwerkkabel
Signal
Pin RJ45-Stecker EIA/TIA 568A
(achtadrig)
Aderfarbe
Profinet
(vieradrig)
Aderfarbe
TD+ 1 weiß/grün gelb
TD- 2 grün orange
RD+ 3 weiß/orange weiß
RD- 6 orange blau
1.
(&'")3
Lebensgefahr durch Stromschlag beim Öffnen des Wechselrichters
An den spannungsführenden Teilen des Wechselrichters liegen lebensgefährliche Spannungen
an.
• Wenn der Wechselrichter geschlossen ist, folgende Schritte durchführen:
• Den Wechselrichter AC- und DC-seitig spannungsfrei schalten (siehe
Installationsanleitung des Wechselrichters). Dabei Wartezeit zum Entladen der
Kondensatoren einhalten.
• Den Wechselrichter öffnen (siehe Installationsanleitung des Wechselrichters).
