SMA SPEEDWIRE V.1.1 - Handbuch (Seite 20)

5 Anschluss SMA Solar Technology AG
20 SPW-WebconPB-IA-de-11 Installationsanleitung
15. Die Aderenden an den Kommunikationsanschluss im Wechselrichter an die Schraubklemmen
2, 3, 5 und 7 anschließen (Drehmoment: 0,23 Nm) (Position des Kommunikationsanschlusses,
siehe Kapitel 5.1). Dabei den erlaubten Kabelweg beachten (siehe Kapitel 5.1) und die
Pin-Belegung:
16. Sicherstellen, dass am Jumper-Steckplatz für die Kommunikation keine Jumper gesetzt sind
(Jumper-Steckplatz für die Kommunikation siehe Kapitel 5.1).
14.
(&'")3
Lebensgefahr durch Stromschlag durch falsche Isolierung des Kabels
Bei falscher Isolierung des Kabels sind hohe Spannungen außerhalb des Wechselrichters am
Kabel möglich.

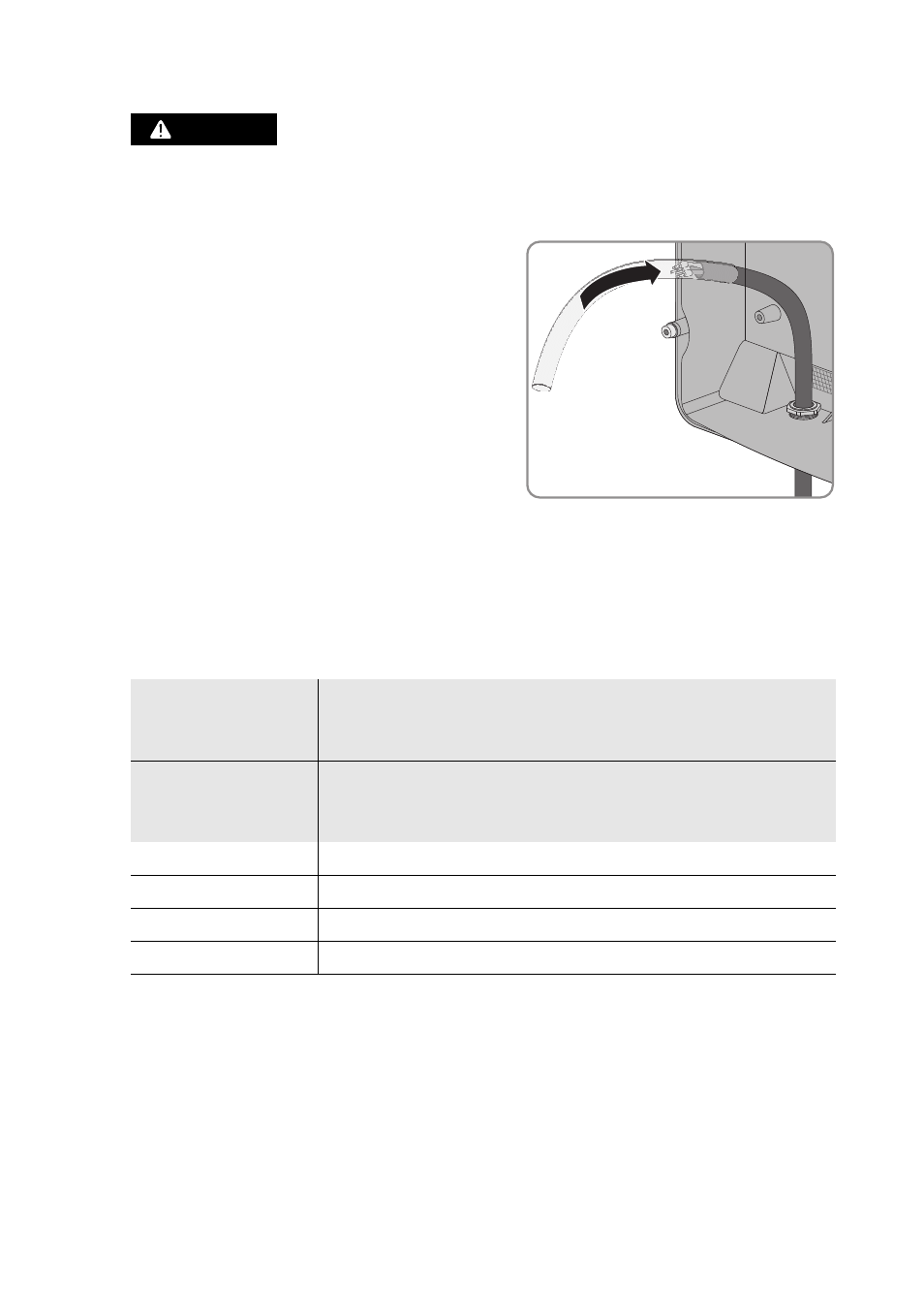

• Das Kabel im Wechselrichter durch den
Silikonschlauch führen. Dabei muss der
Silikonschlauch das Kabel und die Adern
innerhalb des Wechselrichter-Gehäuses
vollständig umhüllen.
• Den Silikonschlauch gegebenenfalls auf die
erforderliche Länge kürzen.
• Den Silikonschlauch gegebenenfalls mit
Kabelbindern am Anfang und am Ende des
Kabels festklemmen. Die Enden der
Kabelbinder abschneiden. Dadurch verhindern
Sie, dass die Enden der Kabelbinder an heißen Bauteilen im Wechselrichter Schaden
verursachen.
Kommunikations-
anschluss
Wechselrichter Netzwerkkabel
Pin Signal EIA/TIA 568A
(achtadrig)
Aderfarbe Profinet
(vieradrig)
Aderfarbe
2 TD+ weiß/grün gelb
3 TD- grün orange
7 RD+ weiß/orange weiß
5 RD- orange blau
