5 Anschluss
Installationsanleitung
SPW-WebconPB-IA-de-11
19

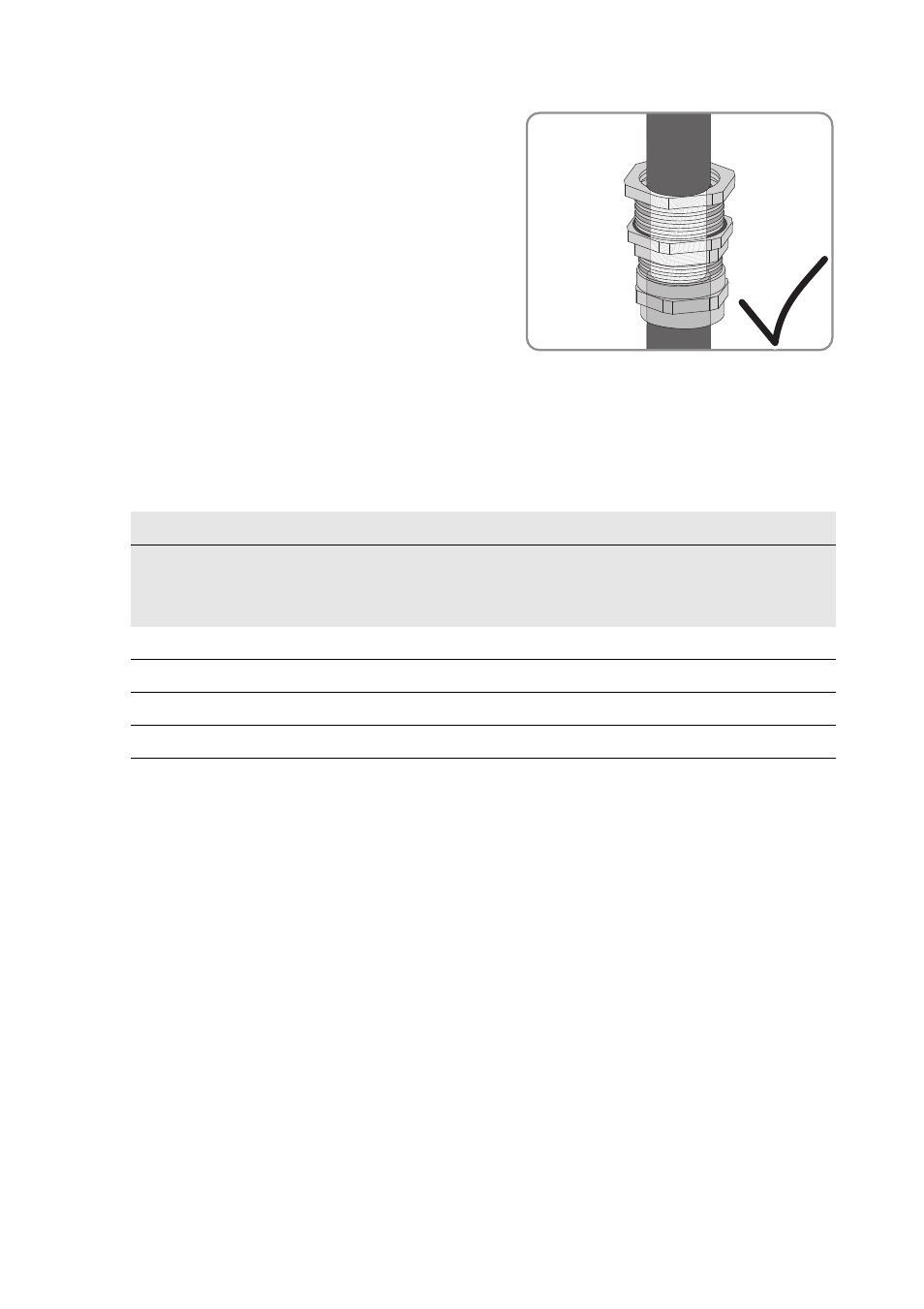

8. Das Kabelende langsam durch die
Kabelverschraubung in den Wechselrichter führen,
bis die Schirmklammer hörbar auf den Kabelschirm
greift.
9. Überwurfmutter der Kabelverschraubung festdrehen. Dadurch verhindern Sie, dass sich das
Kabel verschiebt und die Schirmklammer den Kontakt zum Kabelschirm verliert.
10. Am Kabelende 40 mm des Kabelmantels und des Kabelschirms entfernen. Dabei darauf
achten, dass keine Kabelreste in den Wechselrichter fallen.
11. Am Kabelende die benötigten 4 Adern 6 mm abisolieren. Dabei den Kabeltyp beachten:
12. Alle übrigen Adern bis zum Kabelmantel kürzen.
13. Aderendhülsen an den Aderenden anbringen.
Netzwerkkabel
Signal
EIA/TIA 568A
(achtadrig)
Aderfarbe
Profinet
(vieradrig)
Aderfarbe
TD+
weiß/grün
gelb
TD-
grün
orange
RD+
weiß/orange
weiß
RD-
orange
blau
