SMA Solar Technology AG Aufstellung
Installationsanleitung AS-BOX-XL-IDE094410 17
4.3 Automatic Switch Box aufstellen
Die Automatic Switch Box wird mit dem Sockel am Untergrund befestigt. Wenn die
Automatic Switch Box nicht auf einer freien Fläche, sondern an einer Wand aufgestellt wird, können
Sie die Automatic Switch Box zusätzlich mit der Rückwand befestigen.
4.3.1 Aufstellung auf freier Fläche
Wenn Sie die Automatic Switch Box auf freier Fläche aufstellen möchten, gehen Sie wie folgt vor:

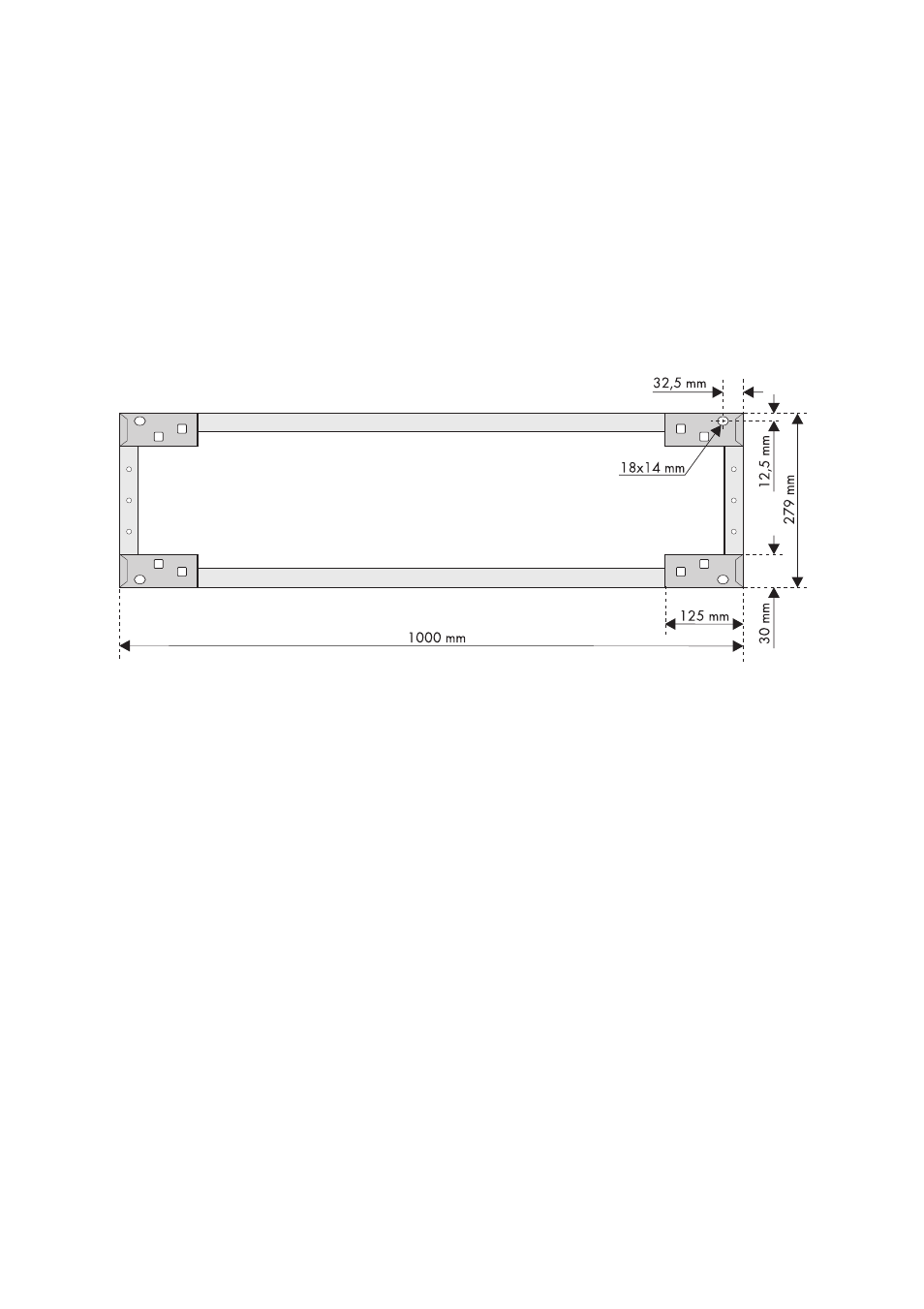

1. Position der Bohrlöcher für die Befestigung des Sockels markieren.
2. Löcher an markierter Stelle bohren.
3. Entsprechendes Befestigungsmaterial einsetzen.
4. Die Automatic Switch Box auf den Untergrund stellen. Beachten Sie dazu das Kapitel
4.2 „Transport“ (Seite 15).
5. Die Automatic Switch Box am Untergrund befestigen.
☑ Die Automatic Switch Box ist aufgestellt.
