Elektrischer Anschluss SMA Solar Technology AG
36 AS-BOX-XL-IDE094410 Installationsanleitung

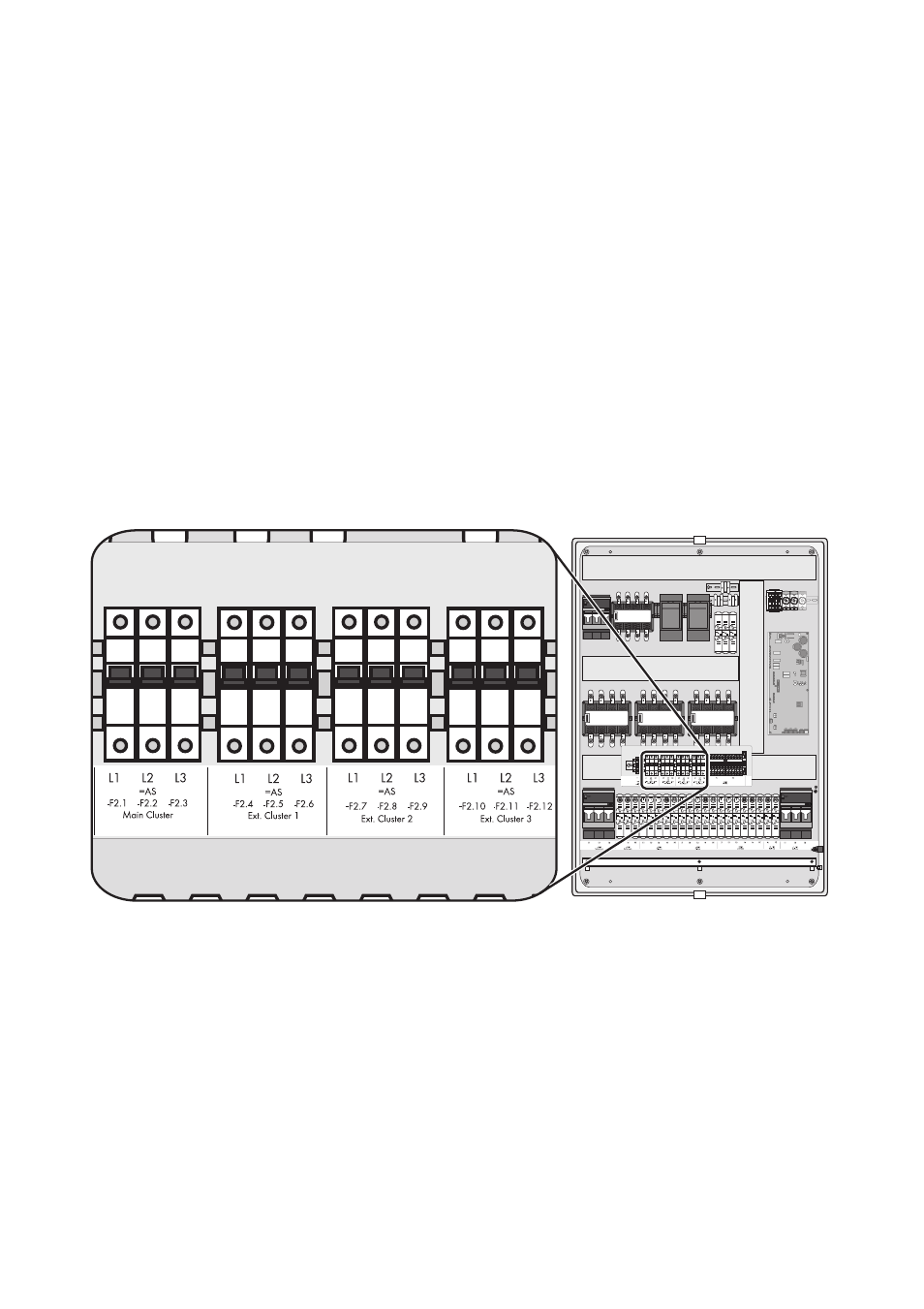

3. Main Cluster anschließen:
– Phase L des Sunny Backup Master an L1 des Leitungsschutzschalters „=AS-F2.1 Main
Cluster“ anschließen.
– Phase L des Sunny Backup Slave 1 an L2 des Leitungsschutzschalters „=AS-F2.2 Main
Cluster“ anschließen.
– Phase L des Sunny Backup Slave 2 an L3 des Leitungsschutzschalters „=AS-F2.3 Main
Cluster“ anschließen.
4. Extention Cluster 1 anschließen:
– Phase L des Sunny Backup Master an L1 des Leitungsschutzschalters „=AS-F2.4 Ext. Cluster
1“ anschließen.
– Phase L des Sunny Backup Slave 1 an L1 des Leitungsschutzschalters „=AS-F2.5 Ext. Cluster
1“ anschließen.
– Phase L des Sunny Backup Slave 2 an L1 des Leitungsschutzschalters „=AS-F2.6 Ext. Cluster
1“ anschließen.
5. Extention Cluster 2 an den Leitungsschutzschaltern „=AS-F2.7 Ext. Cluster 2“ bis
„=AS‑F2.9 Ext. Cluster 2“ anschließen. Für den Anschluss verfahren, wie unter Punkt 4
beschrieben.
6. Extention Cluster 3 an den Leitungsschutzschaltern „=AS-F2.10 Ext. Cluster 3“ bis
„=AS‑F2.12 Ext. Cluster 3“ anschließen. Für den Anschluss verfahren, wie unter Punkt 4
beschrieben.
☑ Die Sunny Backup sind angeschlossen.
